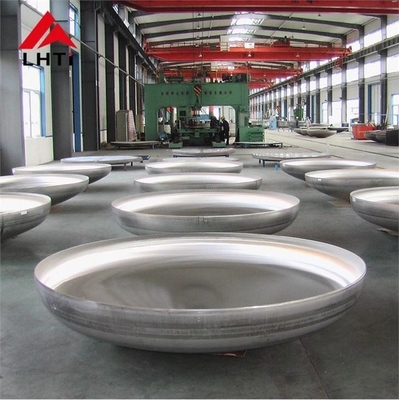

접시 헤드 (또는 끝 캡) 는 압력 용기, 원자로, 보일러, 저장 탱크 및 유사한 장비에 사용되는 핵심 부품입니다. 실린더 컨테이너의 끝을 닫기 위해 설계되었습니다.내부 매체를 외부 환경으로부터 격리합니다.접시 머리는 내부 압력과 외부 힘에 저항함으로써 이러한 배의 구조적 무결성과 안전을 유지하는 데 중요합니다.

접시 머리의 종류

접시 머리는 여러 가지 모양 으로 존재 하며, 각각의 모양 은 특정 애플리케이션 요구 사항 에 따라 선택 된다.

1. 반구 머리:

   • 모양: 완벽한 반구, 반구형 머리는 최적의 스트레스 분포를 제공하며 내부 압력 하에서 재료 사용 측면에서 가장 효율적인 머리 모양으로 간주됩니다.
   • 사용: 원자로, 압력 용기 및 보일러와 같은 고압 응용 프로그램에서 일반적입니다.

2. 타원형 접시머리:

   • 형태: 타원형 곡선 을 가진 머리로, 강도 와 재료 사용 사이 에 균형 을 이루고 있으며, 보통 중도적 인 압력 저항 을 필요로 하는 애플리케이션 에서 사용 된다.
   • 용도: 중압 저장 탱크, 열 교환기 및 원자로에 적합합니다.

3. 굽은 머리:

   • 모양: 마주나고 둥글고 바깥쪽으로 향하는 곡선을 가진 마주나고 둥글고 마주나고 있는 머리. 일반적인 예로는 구형 머리, 타원형 머리, 디스크 모양의 머리 등이 있다.
   • 사용: 이 머리는 종종 가스 실린더, 보일러, 화학 원자로 및 유사한 압력 용기에 사용되며, 웅덩이 디자인이 내부 압력을 효율적으로 분배하는 데 도움이 될 수 있습니다.

4. 구형 크론 헤드:

   • 형태: 구형 왕관은 구의 일부이며 일반적으로 최적의 강도를 제공하면서 재료 사용을 최소화하기 위해 사용됩니다.
   • 용도: 이 유형은 최소 두께와 효율적인 스트레스 분포가 필수적인 고압 시스템에서 선호됩니다.

5. 피침형 머리:

   • 모양: 피침형 머리는 피침형 모양으로 일반적으로 용기 덩어리의 원통 부분과 컨테이너의 돔 사이의 점진적 전환이 필요한 응용 프로그램에서 사용됩니다.
   • 용도: 분리 장비, 열 교환기 및 보일러에서 일반적입니다.

6. 평면 머리:

   • 모양: 이 머리는 평평한 모양이며 일반적으로 배가 상당한 내부 압력을 견딜 필요가 없는 저압 애플리케이션에서 사용됩니다.
   • 사용: 저장 탱크, 파이프 시스템 및 특정 열 교환기에 사용됩니다.

접시 머리의 용접 유형

접시 머리는 일반적으로 압력 용기의 고체에 용접되며 설계에 따라 두 가지 일반적인 용접 방법이 있습니다.

1. 엉덩이 용접:

   • 여기서는 접시 머리와 실린더형 몸의 가장자리가 정렬되고 둘레를 따라 용접되는 곳이다. 이는 높은 내부 압력에 견딜 수 있는 부드럽고 빨라지는 연결을 보장한다.

2. 소켓 용접:

   • 이 유형의 경우, 머리는 실린더 끝의 소켓에 장착되며, 연결은 소켓의 외부 둘레를 용접함으로써 이루어집니다.이 방법은 더 일반적으로 작은 지름 용기 또는 저압 시스템에 사용됩니다..

접시 머리의 응용

접시 머리는 내부 및 외부 매체의 압력 격리 또는 분리를 필요로하는 다양한 산업 및 응용 분야에서 사용됩니다.

• 저장 탱크:
  액체, 가스, 또는 압력 아래 화학 물질을 저장하는 탱크의 끝을 봉인하는 데 사용됩니다.

• 열 교환기:
  액체 사이에 열을 전달하는 시스템에서 발견되는 머리는 압력 무결성을 유지하면서 열 교환기의 끝을 닫는 데 도움이됩니다.

• 용기:
  증기 보일러에서, 접시 머리는 시스템 내에서 압력과 열이 함유되어 있음을 보장합니다.

• 원자로:
  화학 원자로, 핵 원자로 및 압력과 안전이 중요한 다른 반응 용기에 사용됩니다.

• 분리장치:
  압력 하에서 액체와 기체를 격리 할 필요가 있는 필터레이션 및 분리 시스템에서 발견됩니다.

• 가스 실린더:
  굽은 머리는 종종 가스를 압력 하에 저장 하는 가스 실린더의 제조에 사용됩니다.

접시 머리의 장점

• 강도와 효율성:
  굽은 머리 (특히 반구형) 은 강도와 무게의 비율에서 매우 효율적입니다. 그들은 내부 스트레스를 균등하게 분배합니다.실패 가능성을 줄이고 더 얇은 재료를 사용할 수 있도록, 이는 비용을 줄일 수 있습니다.

• 안전성:
  접시 헤드의 설계는 그릇의 내부 압력이 안전하게 함유되어 있으며 위험한 누출이나 파열을 방지하는 데 중요합니다.

• 다양성:
  접시 머리는 다양한 산업 및 응용 프로그램의 요구를 충족시키기 위해 다양한 모양과 크기로 제공되며 압력 용기 설계에 다재다능한 구성 요소가됩니다.

• 사용자 정의:
  접시 머리는 온도, 압력 및 컨테이너 안의 미디어의 유형과 같은 특정 운영 조건에 맞게 맞게 설계 될 수 있습니다.이것은 매우 전문적인 응용 프로그램에 적응 할 수 있습니다..

화학적 성분

기계적 특성
