제품 상세정보
원래 장소: 바오지, 중국
브랜드 이름: LHTi
인증: ISO9001,CE,etc
모델 번호: 티타늄 볼 밸브
지불과 운송 용어
최소 주문 수량: 1개
가격: 협상 가능
포장 세부 사항: 접합판 케이스 또는 팔레트, 또는 귀하의 요구 사항에 따라
배달 시간: 배달까지 5~14일 정도
지불 조건: L/C, D/A, D/P, T/T, 웨스턴 유니온
공급 능력: 달 당 5000개 부분
모델: |
Q41F-16R/25R |
종류: |
볼 밸브 |
소재: |
티타늄 Gr1 Gr2 |
설계 표준: |
api 6d |
운영: |
사용 설명서 |
포토형: |
전체 포트 |
압력 등급: |
DN15-DN150 |
시공 방법: |
레버, 기어, 액츄에이터 |
모델: |
Q41F-16R/25R |
종류: |
볼 밸브 |
소재: |
티타늄 Gr1 Gr2 |
설계 표준: |
api 6d |
운영: |
사용 설명서 |
포토형: |
전체 포트 |
압력 등급: |
DN15-DN150 |
시공 방법: |
레버, 기어, 액츄에이터 |

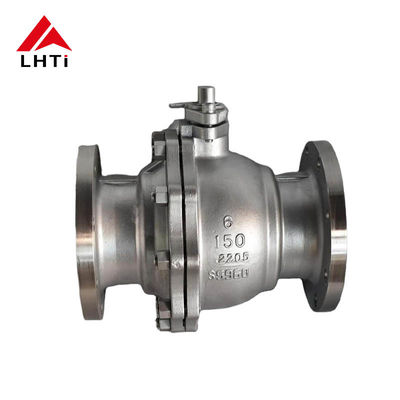

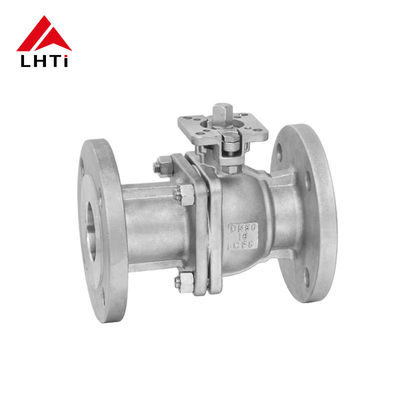

티타늄 스테인리스 스틸 플라팅 볼 밸브 아세트 산 흐름 두 조각 볼 밸브 150 lb
제품 소개:
특수 소재의 볼 밸브2방향, 3방향, 4방향 볼 밸브를 포함한 다양한 유형을 포함합니다.이 밸브는 부드러운 밀폐 및 단단한 밀폐 구성 모두에 와서 떠있는 및 trunnion 장착 디자인으로 제공됩니다이 공 밸브에 사용 된 재료는 까다로운 환경에서의 뛰어난 성능으로 선택되며 티타늄, 니켈, 지르코늄, 하스텔로이, 모넬, 인코넬,듀플렉스 스테인리스 스틸이 고성능 소재는 밸브가 뛰어난 경화 저항성, 기계적 강도,다양한 산업용 용도로 사용되고 있습니다..
플로팅 볼 밸브쿼터턴 밸브의 일종으로, 이 밸브를 통해 흐름을 제어하기 위해 떠 있는 공을 사용한다. 화학 가공을 포함한 다양한 산업에서 일반적으로 사용된다.정확한 제어와 신뢰성이 필수적인 경우:
재료 호환성: 진압 밸브가 부식 방지 및 시간이 지남에 따라 성능을 유지하기 위해 아세트 산과 호환되는 재료로 구성되어 있는지 확인하십시오.
밸브 설계: 떠 있는 볼 밸브는 중대 고압 애플리케이션에 적합합니다. 떠 있는 볼 디자인은 밀폐를 허용하여 누출 위험을 줄입니다.
압력 및 온도 등급: 안전하고 효율적인 작동을 보장하기 위해 밸브가 특정 애플리케이션의 압력 및 온도 요구 사항을 충족하는지 확인하십시오.
유지보수 및 내구성: 티타늄은 내구성 있는 물질이지만 특별한 유지보수 절차가 필요할 수 있습니다. 밸브 설계가 간편한 유지보수와 검사를 가능하게 하는지 확인하십시오.
| 2개의 플랜지드 볼 밸브 150파운드의 차원 | ||||||||||||||
|
크기
|
d
|
D1
|
D2
|
D
|
L
|
b
|
n-φd1
|
라
|
Rb
|
A
|
B
|
KXK
|
H
|
V
|
|
1/2인치
|
35
|
35
|
60.5
|
89
|
108
|
10.5
|
4-φ16
|
3
|
3
|
36
|
42
|
9
|
80
|
140
|
|
3/4인치
|
43
|
43
|
70
|
98
|
117
|
10.5
|
4-φ16
|
3
|
3
|
36
|
42
|
9
|
85
|
140
|
|
1"
|
51
|
51
|
79.5
|
108
|
127
|
10.5
|
4-φ16
|
3
|
3.5
|
42
|
50
|
11
|
93
|
165
|
|
1-1/4"
|
64
|
64
|
89
|
115
|
140
|
11.2
|
4-φ16
|
3
|
3.5
|
42
|
50
|
11
|
104
|
165
|
|
1-1/2인치
|
73
|
73
|
98.5
|
125
|
165
|
12.7
|
4-φ16
|
3.5
|
4.5
|
50
|
70
|
14
|
115
|
195
|
|
2"
|
92
|
92
|
120.5
|
150
|
178
|
14.3
|
4-φ16
|
3.5
|
4.5
|
50
|
70
|
14
|
125
|
195
|
|
2 1/2"
|
105
|
105
|
139.5
|
178
|
190
|
15.9
|
4-φ16
|
4.5
|
5.5
|
70
|
102
|
17
|
145
|
260
|
|
3"
|
127
|
127
|
152.5
|
190
|
203
|
17.5
|
4-φ16
|
4.5
|
5.5
|
70
|
102
|
17
|
152
|
260
|
|
4인치
|
157
|
157
|
190.5
|
229
|
229
|
22.3
|
8-φ19
|
4.5
|
5.5
|
70
|
102
|
17
|
180
|
300
|
|
5인치
|
186
|
186
|
216
|
254
|
356
|
22.3
|
8-φ19
|
5.5
|
6.5
|
102
|
125
|
22
|
210
|
600
|
|
6인치
|
216
|
216
|
241.5
|
279
|
394
|
23.9
|
8-φ19
|
5.5
|
6.5
|
102
|
125
|
27
|
225
|
600
|
|
25.4mm = 1"
|
||||||||||||||
티타늄 볼 밸브의 특징:
공은티타늄 볼 밸브중압의 작용 하에 공은 특정 이동을 생성하고 출구 끝의 밀폐 표면을 단단히 눌러 출구 끝의 밀폐를 보장 할 수 있습니다.미국 표준의 주요 장점티타늄 볼 밸브그것은 매우 부식성 환경에서 티타늄 금속에 형성 된 산화물 필름의 우수한 안정성과 자기 비활성화 능력을 활용한다는 것입니다.각종 열악한 작업 조건에서 강한 부식에 저항할 수 있도록.
낮은 흐름 저항:볼 밸브는 모든 밸브 유형 중 상대적으로 낮은 유체 저항을 가지고 있습니다. 저공구 볼 밸브에서도 유체 저항은 상당히 작습니다.
좋은 밀폐 성능:미국 표준 티타늄 볼 밸브의 밀폐 성능은 우수합니다. 밸브 좌석 (밀폐 고리) 은 일반적으로 PTFE (폴리테트라플루로 에틸렌),쉽게 밀폐할 수 있도록또한, 구슬 밸브의 밀폐력은 매체의 압력으로 증가합니다.
신뢰성 있는 줄기 밀폐:구슬 밸브의 줄기는 열과 닫는 작업 중에 90°만 회전하므로 줄기의 포장 밀폐는 쉽게 손상되지 않습니다.매개체의 압력으로 줄기의 역 밀폐의 밀폐 힘이 증가합니다..
제품 기술 사양:
| 제품 기술 사양: | |
| 압력 등급: | 150~600파운드급 |
| 명목 지름: | 1/2인치 - 10인치 |
| 드라이브 모드: | 핸들, 워크 기어, 공기, 수압, 전기 |
| 몸, 보넷: | TA1,TA2,TA10,Gr2,Gr3 |
| 공: | TA1,TA2,TA10,Gr2,Gr3 |
| 줄기: | TA1,TA2,TA10,TC4,Gr2,Gr3,Gr5 |
| 밀폐 반지: | PTFE,RPTFE,PPL,PEEK |
| 미국 표준 티타늄 볼 밸브 모델: | Q41F-150Lb (Ti), Q41F-300Lb (Ti), Q41F-600Lb (Ti), Q341F-150Lb (Ti), Q341F-300Lb (Ti), Q341F-600Lb (Ti), Q341F-150Lb (A), Q341F-300Lb (A), Q341F-600Lb (A) |
| 설계 기준: | GB/T12237,API6D,ASME B16.34 |
| 얼굴 대 얼굴 차원: | GB/T12221,API6D,ASME B16.10 |
| 플랜지 연결: | HG,GB,JB,API,ANSI,ISO,BS,DIN,NF,JIS |
| 시험 기준: | JB/T9092,GB/T13927,API6D,API598 |
설치 및 유지보수 팁:
올바른 정렬을 보장합니다.설치 중에 누출을 방지하고 효율적인 흐름 조절을 위해 모든 포트가 올바르게 정렬되었는지 확인하십시오.
호환성 밀봉을 사용하세요:용도에 따라 처리되는 액체와 작동 환경에 호환되는 밀폐기를 선택하십시오.
정기 검사:마모 나 손상 의 징후 를 주기적 으로 검사 하는 것 은 최적 의 성능 을 유지 하고 밸브 의 수명 을 연장 하는 데 도움 이 될 수 있다.
청결성:의약품 및 식품 가공과 같은 응용 분야에서는 위생 표준을 유지하기 위해 밸브가 정기적으로 청소되도록하십시오.
티타늄 볼 밸브의 일반적인 응용:
티타늄 구슬 밸브각종 산업분야에서 널리 사용되고 있는데, 그 이유는 그 물질이 뛰어난 부식 저항성, 높은 강도, 낮은 밀도 때문이다.
화학산업: 티타늄 구슬 밸브일반적으로 강한 산, 알칼리 및 기타 고성독 화학 물질을 처리하는 데 사용됩니다. 혹독한 환경에서 장기간 안정적인 작동을 보장합니다. 화학 장비, 원자로,저장 탱크, 파이프 시스템.
석유 및 가스 산업: 티타늄 구슬 밸브해상 석유 플랫폼 및 육상 석유 광장 채굴 및 처리 장비에서 바닷물 및 수소황화물 가스의 부식 저항에 사용됩니다. 석유 파이프 라인에서 사용할 수 있습니다.천연가스 액화시설, 그리고 정유 공장.
의약품 및 식품 산업:티타늄 소재는 위생 표준을 충족하고, 강한 부식 저항력이 의약품이나 식품과의 반응을 방지하여 의약품 및 식품 처리 장비에서 널리 사용됩니다.그들은 일반적으로 정화 된 물 시스템에서 사용됩니다., 원자로, 혼합 용기.
해양공학:바다 물의 부패에 대한 뛰어난 저항성으로 인해 티타늄 볼 밸브는 해양 구조물, 해수 해소화 장비 및 해저 파이프 라인에서 사용됩니다.
전력 산업:
티타늄 볼 밸브는전력 발전소에서 고온, 고압 증기 및 부식성 냉각수를 처리하는 데 사용됩니다. 주로 원자력 발전소, 열 발전소 및 동력 발전 장비에 사용됩니다.
