제품 상세정보
원래 장소: 바오지, 중국
브랜드 이름: LHTi
인증: ISO9001,CE,etc
모델 번호: 티타늄 합금 볼 밸브
지불과 운송 용어
최소 주문 수량: 1개
가격: 협상 가능
포장 세부 사항: 접합판 케이스 또는 팔레트, 또는 귀하의 요구 사항에 따라
배달 시간: 배달까지 5~14일 정도
지불 조건: L/C, D/A, D/P, T/T, 웨스턴 유니온
공급 능력: 달 당 5000개 부분
설계 표준: |
API 6D, ASME B1634, ISO 17292 |
소재: |
티타늄TA2 |
크기: |
1/2-10 |
시공 방법: |
레버, 기어, 액츄에이터 |
볼 소재: |
티타늄, 316 스테인리스 스틸, 17-4PH 스테인리스 스틸 |
액추에이터류: |
매뉴얼이고 공기이고 전기입니다 |
캐비티 압력 완화: |
그래요 |
온도 정격: |
-196°C ~ 600°C |
설계 표준: |
API 6D, ASME B1634, ISO 17292 |
소재: |
티타늄TA2 |
크기: |
1/2-10 |
시공 방법: |
레버, 기어, 액츄에이터 |
볼 소재: |
티타늄, 316 스테인리스 스틸, 17-4PH 스테인리스 스틸 |
액추에이터류: |
매뉴얼이고 공기이고 전기입니다 |
캐비티 압력 완화: |
그래요 |
온도 정격: |
-196°C ~ 600°C |

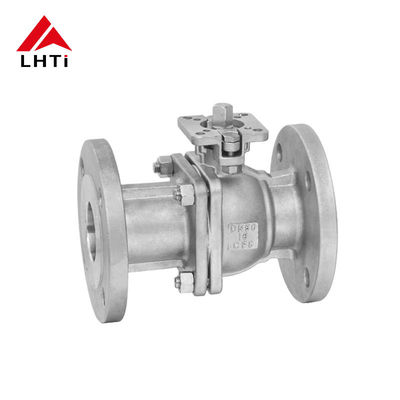

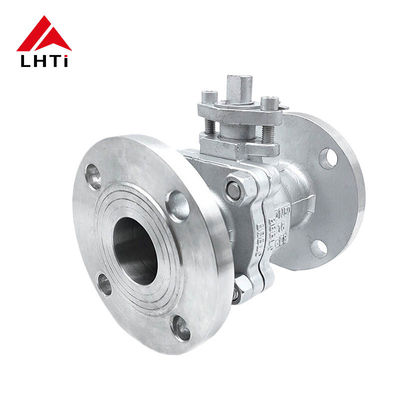

양방향 볼 밸브 ASME DN 15 TA2 티타늄 산업 볼 밸브 고압 방출 밸브
제품 소개:
특수 소재의 볼 밸브는 쌍방향, 삼방향 및 네방향 볼 밸브를 포함하여 다양한 유형을 포함합니다.이 밸브는 부드러운 밀폐 및 단단한 밀폐 구성 모두에 와서 떠있는 및 trunnion 장착 디자인으로 제공됩니다이 공 밸브에 사용 된 재료는 까다로운 환경에서의 뛰어난 성능으로 선택되며 티타늄, 니켈, 지르코늄, 하스텔로이, 모넬, 인코넬,듀플렉스 스테인리스 스틸이 고성능 소재는 밸브가 뛰어난 경화 저항성, 기계적 강도,다양한 산업용 용도로 사용되고 있습니다..
티타늄 볼 밸브의 특징:
공은티타늄 볼 밸브중압의 작용 하에 공은 특정 이동을 생성하고 출구 끝의 밀폐 표면을 단단히 눌러 출구 끝의 밀폐를 보장 할 수 있습니다.미국 표준의 주요 장점티타늄 볼 밸브그것은 매우 부식성 환경에서 티타늄 금속에 형성 된 산화물 필름의 우수한 안정성과 자기 비활성화 능력을 활용한다는 것입니다.각종 열악한 작업 조건에서 강한 부식에 저항할 수 있도록.
낮은 흐름 저항:볼 밸브는 모든 밸브 유형 중 상대적으로 낮은 유체 저항을 가지고 있습니다. 저공구 볼 밸브에서도 유체 저항은 상당히 작습니다.
좋은 밀폐 성능:미국 표준 티타늄 볼 밸브의 밀폐 성능은 우수합니다. 밸브 좌석 (밀폐 고리) 은 일반적으로 PTFE (폴리테트라플루로 에틸렌),쉽게 밀폐할 수 있도록또한, 구슬 밸브의 밀폐력은 매체의 압력으로 증가합니다.
신뢰성 있는 줄기 밀폐:구슬 밸브의 줄기는 열과 닫는 작업 중에 90°만 회전하므로 줄기의 포장 밀폐는 쉽게 손상되지 않습니다.매개체의 압력으로 줄기의 역 밀폐의 밀폐 힘이 증가합니다..
제품 기술 사양:
| 크기 | d | L | T | F | N | M | G | C | D | H | H1 | H2 | S | W | D1 | M1 | 토크 | WT |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1/2인치 | 0.59 | 4.25 | 0.38 | 0.06 | 4 | 0.63 | 1.38 | 2.38 | 3.50 | 3.39 | 2.25 | 0.93 | 0.44 | 6.65 | 1.65 | M5 | 34 | 3.7 |
| 3/4인치 | 0.79 | 4.61 | 0.38 | 0.06 | 4 | 0.63 | 1.69 | 2.76 | 3.90 | 3.50 | 2.36 | 0.93 | 0.44 | 6.65 | 1.65 | M5 | 49 | 4.6 |
| 1" | 0.98 | 5.00 | 0.38 | 0.06 | 4 | 0.63 | 2.01 | 3.11 | 4.25 | 4.06 | 2.89 | 1.14 | 0.50 | 8.09 | 1.97 | M6 | 58 | 6.4 |
| 1-1/4" | 1.26 | 5.51 | 0.44 | 0.06 | 4 | 0.63 | 2.50 | 3.50 | 4.61 | 4.06 | 3.09 | 1.14 | 0.50 | 8.09 | 1.97 | M6 | 80 | 8.6 |
| 1-1/2인치 | 1.50 | 6.50 | 0.50 | 0.06 | 4 | 0.63 | 2.88 | 3.88 | 5.00 | 5.12 | 4.05 | 1.55 | 0.75 | 10.51 | 2.76 | M8 | 222 | 12.6 |
| 2" | 1.97 | 7.01 | 0.57 | 0.06 | 4 | 0.75 | 3.62 | 4.75 | 5.98 | 5.31 | 4.35 | 1.55 | 0.75 | 10.51 | 2.76 | M8 | 337 | 18.5 |
| 2 1/2" | 2.56 | 7.48 | 0.63 | 0.06 | 4 | 0.75 | 4.12 | 5.47 | 7.01 | 5.79 | 4.80 | 1.52 | 0.75 | 11.38 | 2.76 | M8 | 399 | 29.3 |
| 3" | 3.15 | 7.99 | 0.69 | 0.06 | 4 | 0.75 | 5.00 | 5.98 | 7.48 | 6.54 | 5.59 | 1.69 | 0.75 | 15.35 | 4.02 | M10 | 540 | 36.2 |
| 4인치 | 3.94 | 9.00 | 0.88 | 0.06 | 8 | 0.75 | 6.19 | 7.50 | 8.98 | 7.13 | 6.18 | 1.69 | 0.75 | 15.35 | 4.02 | M10 | 709 | 61.1 |
| 6인치 | 5.91 | 15.51 | 1.00 | 0.06 | 8 | 0.87 | 8.50 | 9.51 | 10.98 | 10.10 | 8.66 | 1.97 | 1.06 | 29.25 | 4.92 | M12 | 1682 | 119.0 |
| 8인치 | 7.87 | 17.99 | 1.13 | 0.06 | 8 | 0.89 | 10.63 | 11.75 | 13.50 | 13.15 | 11.83 | 3.37 | 1.42 | 33.07 | 5.51 | M16 | 4160 | 194.0 |
| 10인치 | 9.84 | 20.98 | 1.19 | 0.06 | 12 | 1.00 | 12.76 | 14.25 | 15.98 | 14.88 | 13.17 | 2.93 | 1.42 | 40.94 | 5.51 | M16 | 6638 | 359.4 |
| 제품 기술 사양: | |
| 압력 등급: | 150~600파운드급 |
| 명목 지름: | 1/2인치 - 10인치 |
| 드라이브 모드: | 핸들, 워크 기어, 공기, 수압, 전기 |
| 몸, 보넷: | TA1,TA2,TA10,Gr2,Gr3 |
| 공: | TA1,TA2,TA10,Gr2,Gr3 |
| 줄기: | TA1,TA2,TA10,TC4,Gr2,Gr3,Gr5 |
| 밀폐 반지: | PTFE,RPTFE,PPL,PEEK |
| 미국 표준 티타늄 볼 밸브 모델: | Q41F-150Lb (Ti), Q41F-300Lb (Ti), Q41F-600Lb (Ti), Q341F-150Lb (Ti), Q341F-300Lb (Ti), Q341F-600Lb (Ti), Q341F-150Lb (A), Q341F-300Lb (A), Q341F-600Lb (A) |
| 설계 기준: | GB/T12237,API6D,ASME B16.34 |
| 얼굴 대 얼굴 차원: | GB/T12221,API6D,ASME B16.10 |
| 플랜지 연결: | HG,GB,JB,API,ANSI,ISO,BS,DIN,NF,JIS |
| 시험 기준: | JB/T9092,GB/T13927,API6D,API598 |
제품 디자인 특징:
티타늄 볼 밸브의 용도:
티타늄 구슬 밸브다양한 산업 분야에서 광범위한 응용 분야를 가지고 있으며, 주로 다음과 같은 측면을 포함합니다.
화학 산업:티타늄 재료의 뛰어난 부식 저항성으로 인해티타늄 볼 밸브일반적으로 산소 및 알칼리 용액 및 산화질소와 같은 부식성 매체 처리와 관련된 화학 생산 공정에서 사용됩니다.
석유 및 천연가스 산업: 티타늄 볼 밸브석유와 천연 가스의 채굴, 운송 및 가공에 중요한 역할을 합니다. 그들은 유체의 흐름과 압력을 제어하는 데 사용됩니다.시스템의 안전하고 안정적인 작동을 보장합니다..
해양공학: 티타늄 구슬 밸브바닷물 침식 저항성이 좋아 해양 엔지니어링 응용 프로그램, 예를 들어 해저 파이프 라인 및 해상 플랫폼의 유체 제어 시스템에서 널리 사용됩니다.
항공우주분야: 티타늄 구슬 밸브항공우주 수압 시스템, 연료 시스템 등에 널리 사용되고 있으며, 항공기의 요구 사항을 충족시키는 가벼운 무게와 고강도 특성으로 인해 사용됩니다.
식품 및 의약품 산업:티타늄 물질은 독성이 없고 음식이나 약을 오염시키지 않기 때문에티타늄 볼 밸브종종 식품 가공 및 제약 산업의 유체 제어 시스템에서 사용됩니다.
