제품 상세정보
원래 장소: 바오지, 중국
브랜드 이름: LHTi
인증: ISO9001,CE,etc
모델 번호: 3면 티타늄 볼 밸브
지불과 운송 용어
최소 주문 수량: 1개
가격: 협상 가능
포장 세부 사항: 접합판 케이스 또는 팔레트, 또는 귀하의 요구 사항에 따라
배달 시간: 배달까지 5~14일 정도
지불 조건: L/C, D/A, D/P, T/T, 웨스턴 유니온
공급 능력: 달 당 5000개 부분
설계 표준: |
API 6D, ASME B1634 |
압력 등급: |
클래스 150 - 클래스 1500 |
소재: |
티타늄 TA1 TA2 |
시트 소재: |
PTFE, RPTFE, PEEK, 금속 |
반 정적: |
그래요 |
운영: |
매뉴얼이고 전기이고 공기입니다 |
시공 방법: |
레버, 기어, 액츄에이터 |
단 접속: |
플랜지형, 스레드형, 용접형 |
크기: |
1/2인치 - 12인치 |
볼 소재: |
티타늄 |
설계 표준: |
API 6D, ASME B1634 |
압력 등급: |
클래스 150 - 클래스 1500 |
소재: |
티타늄 TA1 TA2 |
시트 소재: |
PTFE, RPTFE, PEEK, 금속 |
반 정적: |
그래요 |
운영: |
매뉴얼이고 전기이고 공기입니다 |
시공 방법: |
레버, 기어, 액츄에이터 |
단 접속: |
플랜지형, 스레드형, 용접형 |
크기: |
1/2인치 - 12인치 |
볼 소재: |
티타늄 |

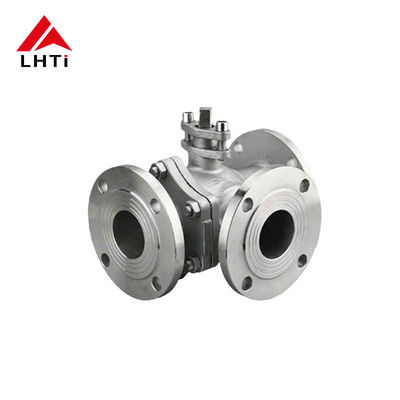

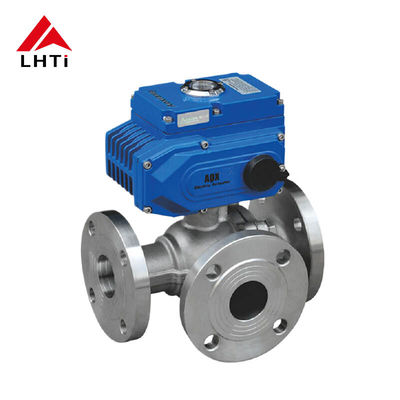

3 차원 볼 밸브 티타늄 풀 포트 볼 밸브 TA1 TA2 물 및 전력 애플리케이션에서 플랜지 연결
제품 소개:
3면 티타늄 볼 밸브세 개의 포트를 가지고 설계 된 특수 유형의 볼 밸브로 여러 방향으로 유체의 흐름을 지시 할 수 있습니다.이 밸브 의 구성 은 티타늄 의 뛰어난 특성 을 이용 합니다, 그것은 높은 퇴색 저항, 강도 및 내구성을 요구하는 응용 프로그램에 이상적입니다. 아래는 3 차원 티타늄 볼 밸브의 자세한 개요입니다.
3선 티타늄 볼 밸브의 특징:
부식 저항성:티타늄은 바닷물, 염소, 그리고 다른 공격적인 화학물질의 부패에 뛰어난 저항력을 가지고 있어, 이러한 밸브는 혹독한 환경에 적합합니다.
높은 강도/중량 비율:티타늄은 비교적 가벼운 무게를 유지하면서 높은 강도를 제공하여 더 무거운 재료로 만든 것과 비교하면 밸브를 다루고 설치하는 것이 더 쉬워집니다.
온도 허용:이 밸브는 높은 온도 조건에서 잘 작동 할 수 있으며, 다양한 산업용 용도로 적합합니다.
내구성:티타늄의 내구성은 긴 사용 수명을 보장하며 빈번한 교체 또는 유지 보수 필요성을 줄입니다.
생체 호환성:생물학적 조직이나 의약품과의 접촉이 필요한 응용 분야에서 티타늄의 생물 호환성은 유리합니다.
제품 기술 사양:
| 제품 기술 사양: | |
| 압력 등급: | 150~600파운드급 |
| 명목 지름: | 1/2인치 - 10인치 |
| 드라이브 모드: | 핸들, 워크 기어, 공기, 수압, 전기 |
| 몸, 보넷: | TA1,TA2,TA10,Gr2,Gr3 |
| 공: | TA1,TA2,TA10,Gr2,Gr3 |
| 줄기: | TA1,TA2,TA10,TC4,Gr2,Gr3,Gr5 |
| 밀폐 반지: | PTFE,RPTFE,PPL,PEEK |
| 미국 표준 티타늄 볼 밸브 모델: | Q41F-150Lb (Ti), Q41F-300Lb (Ti), Q41F-600Lb (Ti), Q341F-150Lb (Ti), Q341F-300Lb (Ti), Q341F-600Lb (Ti), Q341F-150Lb (A), Q341F-300Lb (A), Q341F-600Lb (A) |
| 설계 기준: | GB/T12237,API6D,ASME B16.34 |
| 얼굴 대 얼굴 차원: | GB/T12221,API6D,ASME B16.10 |
| 플랜지 연결: | HG,GB,JB,API,ANSI,ISO,BS,DIN,NF,JIS |
| 시험 기준: | JB/T9092,GB/T13927,API6D,API598 |
3차원 구성의 종류:
3면 티타늄 볼 밸브는 다양한 흐름 제어 필요에 맞게 다양한 구성으로 제공됩니다.
T 포트:
기능:이 구성은 액체가 동시에 두 개의 다른 포트를 통해 흐르도록 허용하여 밸브 내부에서 'T' 모양을 만듭니다.
L-포트:
기능:이 구성은 하나의 포트에서 다른 두 개의 포트 중 어느 하나로 흐름을 지시하여 밸브 내부에서 'L' 모양을 만듭니다.
| 디자인 및 테스트 3 차원 볼 밸브 국제 표준 | |
| 설계 표준 | BS EN ISO 17292 (BS 5351) / BS EN ISO 12516 / BS EN 1983 / ASME B16.34 / API 6D |
| 검사 및 시험 표준 | BS EN ISO 12266-(BS 6755 -1) |
| 플랜지에서 플랜지 거리는 | Mfg. 표준 |
| 연결 종료 | 안시 B 16에 대한 플랑지 끝5, 150 / 300급 |
| BS 10 표 D E F / H | |
| PN 6 / PN 10 / PN 16 PN 25 PN 40 | |
| DIN 표준 / JIS 표준 / IS 표준 | |
| ANSI B 1에 맞게 스루브 / 스레드 끝20.1 | |
| 제조용 크기 범위 | 1/2" ((DN15) ~ 12 ((DN 300) - 플랑자 끝 |
| 1/2" (DN15) ~ 3 (DN80) - 나사 끝 | |
| 밸브의 압력 등급 | PN 10 / PN 16 / PN 25 / PN 40 |
| 밸브 작동 | 수동 손 레버 / 워크 기어 액추에이터 작동공압 로터리 쿼터 턴 액추에이터 / 전기 액추에이터 |
설치 및 유지보수 팁:
올바른 정렬을 보장합니다.설치 중에 누출을 방지하고 효율적인 흐름 조절을 위해 모든 포트가 올바르게 정렬되었는지 확인하십시오.
호환성 밀봉을 사용하세요:용도에 따라 처리되는 유체와 작동 환경에 호환되는 밀폐기를 선택하십시오.
정기 검사:마모 나 손상 의 징후 를 주기적 으로 확인 하는 것 은 최적 의 성능 을 유지 하고 밸브 의 수명 을 연장 하는 데 도움 이 될 수 있다.
청결성:의약품 및 식품 가공과 같은 응용 분야에서는 위생 표준을 유지하기 위해 밸브가 정기적으로 청소되도록하십시오.
3차원 티타늄 볼 밸브의 응용:
화학 및 석유화학 산업:
유체 분배 및 융합: 3차원 볼 밸브복잡한 화학 반응 과정에 적합한 다른 화학 물질의 혼합이나 분리를 달성 할 수 있습니다.
흐름 방향 전환:생산 공정에서 때로는 세 방향 볼 밸브가 효과적으로 충족 할 수있는 유체의 흐름 방향을 빠르게 변경해야합니다.
석유 및 가스:
파이프라인 시스템:석유 및 가스 파이프라인 시스템에서 유체 운송 경로를 관리하고 유체 분할 또는 합병 작업을 수행하는 데 사용됩니다.
장비 유지보수장비 유지보수 도중, 3차원 볼 밸브는 전체 시스템의 작동이 영향을 받지 않도록 유체 경로를 전환할 수 있습니다.
물 처리:
물 분배:하수 처리 시설과 물 시설에서 사용되며, 다른 처리 단계 사이를 전환하기 위해 물 흐름 방향을 제어합니다.
필터레이션 시스템:필터링 및 정화 시스템에서는 세 가지 방향 공 밸브를 사용하여 다른 필터의 작동 상태를 전환 할 수 있습니다.
식품 및 음료 산업:
액체 처리:음료 생산 라인 및 식품 가공에 사용되며 액체의 분배, 혼합 및 흐름 방향 전환을 달성합니다.
청소 및 살균:CIP (Clean-In-Place) 시스템에서는 세 방향 공 밸브가 청소 및 살균 액체의 흐름을 전환하는 데 도움이됩니다.
의약품 산업:
생산 과정:의약품 생산에서 액체 의약품의 방향 및 혼합을 관리하고 생산 과정의 정확성과 위생 조건을 보장하는 데 사용됩니다.
실험실 장비:액체 샘플의 분배와 취급을 위해 실험실에서 사용됩니다.
HVAC (열기, 환기 및 에어컨) 시스템:
냉각 및 난방 시스템:중앙 에어컨 시스템에서는 냉각 물과 난방 물의 흐름 방향을 전환하여 시스템 온도를 조절하기 위해 3면 공 밸브가 사용됩니다.
에너지 관리:흐름 방향을 바꾸면 에너지 사용 효율을 최적화하고 운영 비용을 절감할 수 있습니다.
