제품 세부 정보

집 상품

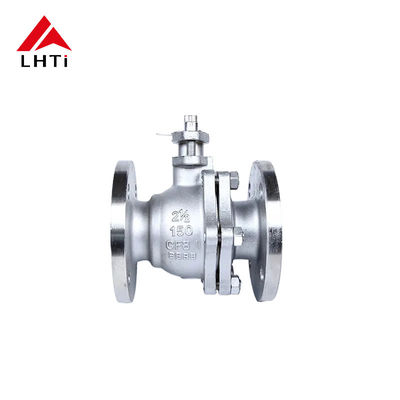

Gr5 티타늄 볼 밸브 강도와 가벼운 무게의 궁극적인 조합

브랜드 이름:	LHTi
모델 번호:	V 포트 티타늄 볼 밸브
모크:	1개
가격:	협상 가능
지불 조건:	L/C,D/A,D/P,T/T,웨스턴 유니온
공급 능력:	달 당 5000개 부분

자세한 정보

제품 설명

자세한 정보

원래 장소:

바오지, 중국

인증:

ISO9001,CE,etc

흐름 패턴:

양방향

잠금 장치:

선택 과목

유형:

2개 밸브

캐비티 압력 완화:

예

화재 금고:

예

신체 유형:

한 조각, 두 조각, 세 조각

볼 등급:

Gr1 Gr2 Gr5 Gr9 Gr23 등

특징:

생물학적 호환성, 비자기성

끝 연결:

플랜지형(ANSI, JIS, DIN, GB)

표면:

금속광택

화재 안전 설계:

API 607, API 6FA

온도:

-196°C ~ 350°C (-320°F ~ 662°F)

줄기 재료:

티타늄, 스테인레스 스틸

인증:

API 6D, API 607, ISO 9001

표면 처리:

반짝이는 거울 밝은

포장 세부 사항:

접합판 케이스 또는 팔레트, 또는 귀하의 요구 사항에 따라

공급 능력:

달 당 5000개 부분

강조하다:

Gr5 티타늄 볼 밸브

가벼운 티타늄 볼 밸브

고강도 티타늄 볼 밸브

제품 설명

Gr5 티타늄 볼 밸브: 강도와 경량성의 궁극적인 조합

고압 시스템 성능 분석

고압 석유 및 가스 시스템에서 재료 선택은 매우 중요합니다. 5등급(Gr5) 티타늄은 뛰어난 강도-중량비, 경량 특성 및 탁월한 내식성으로 인해 우수한 선택으로 부상했습니다. 이 분석은 Gr5 티타늄 볼 밸브의 성능 속성을 검토하고 까다로운 고압 응용 분야에서의 신뢰성과 효율성을 강조합니다.

5등급 티타늄 이해

5등급 티타늄(Ti-6Al-4V)은 약 90%의 티타늄, 6%의 알루미늄, 4%의 바나듐으로 구성됩니다. 이 합금은 높은 인장 강도와 낮은 밀도를 포함한 우수한 기계적 특성을 제공하여 강도와 무게를 모두 고려해야 하는 응용 분야에 이상적입니다. 미세 구조의 알파 및 베타상은 뛰어난 강도-중량비에 기여하여 극한의 압력 조건에서도 성능을 유지하는 견고한 설계를 가능하게 합니다.

고압 환경에서의 내식성

Gr5 티타늄은 스테인리스강과 같은 기존 재료에 비해 우수한 내식성을 보여줍니다. 산성 가스 또는 부식성 화학 물질과 같은 공격적인 매체를 포함하는 고압 시스템에서 티타늄의 수동 산화물 층은 피팅, 틈새 부식 및 응력 부식 균열로부터 보호합니다. 이 자가 치유층은 열악한 환경에서 밸브 무결성을 보장하여 고장 위험을 최소화하고 운영 연속성을 유지합니다.

기계적 특성 및 성능

Gr5 티타늄은 약 1,200 MPa의 인장 강도와 약 1,100 MPa의 항복 강도를 포함한 인상적인 기계적 특성을 자랑합니다. 이러한 특성을 통해 밸브는 변형 없이 높은 내부 압력을 견딜 수 있습니다. 재료의 경도는 우수한 내마모성을 제공하며, 상당한 피로 없이 반복적인 하중을 견딜 수 있는 능력은 고압 유체 제어 시스템에 이상적입니다.

설계 고려 사항

Gr5 티타늄은 구조적 무결성을 유지하면서 유체 흐름을 최적화하는 혁신적인 밸브 설계를 가능하게 합니다. V 포트 또는 다중 포트 설계와 같은 기능은 정밀한 유량 제어를 제공하며, 티타늄의 경량 특성은 공간이 제한된 설치를 위한 컴팩트 밸브를 용이하게 합니다. 이러한 설계 유연성을 통해 엔지니어는 고압 환경에서 특정 운영 요구 사항을 충족할 수 있습니다.

테스트 및 검증

엄격한 테스트는 고압 응용 분야에서 Gr5 티타늄 볼 밸브의 신뢰성을 보장합니다. 수압 테스트는 누출률, 변형 및 구조적 무결성을 평가하기 위해 최대 정격을 초과하는 압력으로 밸브를 가합니다. 피로 테스트는 반복적인 응력 사이클을 통해 실제 작동 조건을 시뮬레이션하여 장기적인 성능과 내구성을 검증합니다.

주요 장점

정밀 제어: V 포트 설계로 정확한 유량 조절 가능
탁월한 내식성: 까다로운 환경에서 안정적으로 작동
우수한 내구성: 견고한 구조로 유지 보수 및 가동 중단 시간 최소화
고온 성능: 높은 온도 설정에서 효과적으로 작동
경량 강도: 효율적인 설계를 위한 최적의 강도-중량비

산업 응용 분야

화학 산업: 산, 알칼리, 산화물을 포함한 부식성 매체 처리
석유 및 천연 가스: 추출, 운송 및 처리에서 유체 흐름 및 압력 제어
해양 공학: 해저 파이프라인 및 해상 플랫폼의 해수 내식성
항공 우주: 유압 및 연료 시스템을 위한 경량, 고강도 특성
식품 및 제약: 무독성, 오염 없는 유체 제어

기술 사양

압력 등급	PN1.6-4.0Mpa Class150-300Lb
호칭 지름	DN25-DN350 1"-14"
구동 방식	웜 기어, 공압, 유압, 전기
본체, 보닛 재질	TA1, TA2, TA10, Gr2, Gr3
볼 재질	TA1, TA2, TA10, Gr2, Gr3
스템 재질	TA1, TA2, TA10, TC4, Gr2, Gr3, Gr5
씰링 링 재질	PTFE, RPTFE, PPL, PEEK
설계 표준	GB/T12237, ASME B16.34
면간 거리	GB/T12221, API6D, ASME B16.10
플랜지 연결	HG, GB, JB, API, ANSI, ISO, BS, DIN, NF, JIS
테스트 표준	JB/T9092, GB/T13927, API6D, API598
