1 등급 Gr1 2 등급 Gr2 ASME 티타늄 볼 밸브 SS 볼 밸브 기술 혁신을 위한 3피스 볼 밸브

티타늄 볼 밸브는 내식성, 경량 구조, 탁월한 강도 등 우수한 특성으로 오랫동안 인정받아 왔습니다. 산업계에서 지속 가능성과 효율성을 점점 더 우선시함에 따라 고급 밸브 기술에 대한 수요가 증가할 것입니다. 이 기사에서는 혁신, 시장 전망 및 다양한 응용 분야에서 이러한 구성 요소가 담당하는 진화하는 역할에 초점을 맞춰 티타늄 볼 밸브 기술의 미래 동향을 살펴봅니다.

안ASME 전기 티타늄 볼 밸브배관 시스템 내에서 유체 또는 가스의 흐름을 제어하는 ​​데 사용되는 볼 밸브 유형입니다. 이 밸브는 전기적으로 작동되도록 설계되었습니다. 즉, 전기 모터나 액추에이터를 사용하여 자동으로 작동할 수 있습니다. 이러한 밸브에 대한 주요 구성 요소 및 고려 사항에 대한 분석은 다음과 같습니다.

주요 특징:

1. 재질: 티타늄(1등급 또는 2등급)

   • 1등급 티타늄내식성은 우수하지만 2등급에 비해 강도가 낮은 상업적인 순수 티타늄입니다.
   • 2등급 티타늄우수한 내식성을 유지하면서 강도가 더 높기 때문에 더 까다로운 용도에 적합합니다.
   • 티타늄은 특히 공격적인 환경(예: 해수, 화학 공정 등)에서 부식에 대한 저항력이 매우 높습니다.

2. 볼 밸브 설계

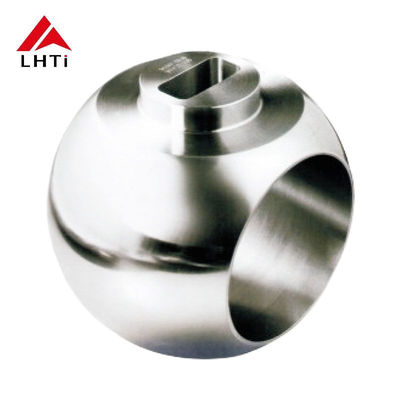

   • 볼 밸브는 흐름을 제어하기 위해 회전하는 중앙에 구멍이 있는 구형 볼로 구성됩니다. 구멍이 파이프와 정렬되면 밸브가 열립니다. 수직이면 밸브가 닫힙니다.
   • 볼 밸브는 빠르고 안정적인 차단 기능을 제공하며 고압 시스템에 사용됩니다.

3. 크기: 6 인치

   • 이는 밸브의 공칭 직경인 6인치를 나타냅니다. 중대형 산업용 배관 시스템에 일반적으로 사용됩니다.

4. 전기 작동

   • 밸브는 밸브의 개폐를 정밀하게 제어하는 ​​전동 장치일 수 있는 전기 액추에이터에 의해 작동됩니다. 전기 작동은 원격 또는 자동 제어 시스템에 일반적이며 정밀한 조정, 수작업 감소 및 안전성 향상을 제공합니다.

5. ASME(미국 기계공학회) 표준

   • ASME 표준은 밸브가 특정 압력 등급, 재료 사양 및 성능 표준을 충족하는지 확인합니다. ASME 마크는 밸브가 기계 및 안전 성능에 대해 인정된 산업 표준을 준수함을 나타냅니다.

티타늄 볼 밸브의 장점:

티타늄 볼 밸브는 독특한 재료 특성으로 인해 다양한 산업 분야에서 높은 평가를 받고 있습니다. 티타늄 볼 밸브의 주요 장점은 다음과 같습니다.

1.부식 저항

• 우수한 내식성: 티타늄은 특히 해수, 화학물질, 산과 같은 공격적인 환경에서 부식에 대한 저항성이 뛰어난 것으로 알려져 있습니다. 이로 인해 티타늄 볼 밸브는 화학 처리, 담수화 및 해양 응용 분야와 같은 산업에 이상적입니다.
• 비반응성: 티타늄은 다른 물질과 쉽게 반응하지 않아 가혹한 조건에서도 성능 저하 없이 장기간 성능을 보장합니다.

2.경량

• 더 낮은 무게: 강철이나 다른 금속에 비해 티타늄은 상대적으로 가볍기 때문에 취급 및 설치 문제가 줄어듭니다. 이는 항공우주 또는 고성능 응용 분야와 같이 무게가 문제가 되는 산업에서 특히 유용합니다.

3.높은 강도 대 중량비

• 힘: 티타늄은 인장 강도가 높기 때문에 티타늄 볼 밸브는 구조적 무결성을 손상시키지 않으면서 높은 압력과 온도를 견딜 수 있습니다.
• 내구성: 극한의 조건에서도 티타늄은 강도와 ​​신뢰성을 유지하여 밸브 및 시스템의 수명 연장에 기여합니다.

4.생체적합성

• 의료 및 식품 응용: 티타늄은 생체 적합성이 있어 의료 또는 식품 관련 응용 분야에 사용 시 부작용의 위험이 없습니다. 제약 및 식품 가공 산업용 밸브에 사용하면 밸브 재료 자체에서 오염이 발생하지 않습니다.

5.열 안정성

• 내열성: 티타늄은 기계적 성질을 잃지 않고 고온을 견딜 수 있습니다. 따라서 밸브가 극심한 온도 변동에 노출되는 석유 및 가스와 같은 산업 분야에 적합합니다.

6.낮은 유지 관리

• 최소한의 유지 관리 요구: 내구성과 내부식성으로 인해 티타늄 볼 밸브는 탄력성이 떨어지는 재료로 만든 밸브보다 유지 관리가 덜 필요하므로 운영 비용과 가동 중지 시간이 줄어듭니다.

7.공격적인 유체에서의 성능 향상

• 화학 처리: 티타늄은 많은 산, 알칼리 및 기타 부식성 물질에 대한 내성이 뛰어나므로 티타늄 볼 밸브는 다른 재료가 빠르게 분해될 수 있는 화학 처리 시스템에 사용하기에 이상적입니다.

8.긴 수명

• 연장된 서비스 수명: 내식성, 강도 및 내구성이 결합되어 티타늄 볼 밸브는 시간이 지남에 따라 녹슬거나 열화될 수 있는 강철과 같은 재료로 만든 밸브보다 작동 수명이 더 깁니다.

9.환경친화성

• 지속 가능성: 티타늄은 재활용성이 높은 소재이며, 사용 수명이 매우 길기 때문에 티타늄 볼 밸브는 빈번한 교체 필요성을 줄여 더욱 지속 가능한 산업 관행에 기여합니다.

10.미적인 외관

• 매력적인 마무리: 티타늄은 자연적으로 매끄럽고 금속성 마감 처리를 하여 미학적으로 만족스럽습니다. 이는 시스템의 고급 부품이나 눈에 띄는 구성 요소와 같이 외관이 중요한 응용 분야에서 보너스가 될 수 있습니다.

시장 성장의 주요 동인:

에이.부식 저항

티타늄은 특히 해수, 화학 물질, 산성 물질과 같은 공격적인 환경에서 내식성이 뛰어나 밸브 제조에 선호되는 소재입니다. 이 특성은 화학 처리, 담수화 플랜트, 석유 및 가스 탐사와 같은 산업에서 특히 중요합니다.

비.석유 및 가스 산업의 수요 증가

석유 및 가스 산업은 볼 밸브를 포함하여 티타늄 밸브의 가장 큰 소비자 중 하나입니다. 석유, 가스, 시추 유체와 같은 고압 및 부식성 유체를 견딜 수 있는 티타늄의 능력은 해양 플랫폼, 정유소 및 파이프라인에 없어서는 안 될 요소입니다.

기음.항공우주 및 항공 분야의 발전

티타늄은 높은 강도와 ​​낮은 밀도로 인해 항공우주 산업에서 중요한 소재입니다. 항공우주 제조업체에는 극한의 온도와 압력에서 효율적으로 작동할 수 있는 밸브가 필요합니다. 티타늄 볼 밸브는 항공기의 유압 및 공압 시스템을 포함한 다양한 시스템에 사용됩니다.

디.화학 처리 및 석유화학 산업

내식성 재료에 대한 화학 산업의 요구로 인해 티타늄 볼 밸브가 채택되었습니다. 밸브는 부식성 및 유해 화학물질을 취급하는 반응기, 혼합기, 파이프라인을 포함하여 화학물질 제조 및 처리의 다양한 단계에서 사용됩니다.

이자형.신흥 시장의 인프라 증가

아시아 태평양 및 라틴 아메리카와 같은 지역의 급속한 산업화와 인프라 개발로 인해 고성능 밸브에 대한 수요가 증가했습니다. 이들 지역이 에너지, 화학 물질 및 수처리 시설에 투자함에 따라 티타늄 볼 밸브를 비롯한 내구성과 신뢰성이 뛰어난 밸브에 대한 필요성이 커지고 있습니다.

티타늄은 항공우주, 의료 및 산업 응용 분야에서 일반적으로 사용되는 다용도 및 내식성 금속입니다. 다양한 등급의 티타늄은 주로 합금 원소와 기계적 특성에 따라 정의됩니다. 이러한 등급은 크게 두 가지 범주로 나눌 수 있습니다.상업적으로 순수한(CP) 티타늄그리고티타늄 합금.

다양한 등급의 티타늄:

1.상업적으로 순수한(CP) 티타늄 등급

CP 티타늄은 기본적으로 합금 원소(철, 산소, 탄소, 질소 등)가 매우 적은 순수 티타늄입니다. 등급은 1부터 4까지 번호가 매겨져 있으며 각 등급은 강도, 연성, 경도와 같은 기계적 특성이 다릅니다.

• 1학년(CP Ti 등급 1):

  • 구성: 순도 99.5% 티타늄.
  • 속성: 내식성이 매우 우수하고 성형성이 우수하며 용접성이 우수합니다. 가장 연성이 있고 강도가 가장 낮습니다.
  • 응용: 해양, 화학처리, 의료기기(임플란트, 보철물)

• 2학년(CP Ti 등급 2):

  • 구성: 순도 99.2% 티타늄.
  • 속성: 강도, 성형성, 내식성의 조합이 좋습니다. 1등급보다 강도가 높지만 여전히 우수한 연성을 유지합니다.
  • 응용: 내식성을 희생하지 않고 높은 강도가 필요한 항공기, 해양 및 산업 응용 분야.

• 3학년(CP Ti 등급 3):

  • 구성: 순도 98.8%의 티타늄입니다.
  • 속성: 2등급보다 강도는 높으나 상대적으로 높은 연성을 유지합니다. 내식성이 좋습니다.
  • 응용: 항공우주 및 화학 처리.

• 4학년(CP Ti 등급 4):

  • 구성: 순도 98.0% 티타늄.
  • 속성: 상업용 순수 Grade 중 강도가 가장 높으며 Grade 1~3에 비해 내식성이 다소 저하됩니다.
  • 응용: 항공우주, 해양, 화학 산업의 고강도 응용 분야.

2.티타늄 합금

티타늄 합금은 알루미늄, 바나듐, 몰리브덴, 철 등과 같은 합금 원소를 추가하여 생성됩니다. 이 합금은 강도가 뛰어나며 열처리를 통해 기계적 특성을 더욱 향상시킬 수 있습니다.

• 5학년(Ti-6Al-4V):

  • 구성: 티타늄 90%, 알루미늄 6%, 바나듐 4%.
  • 속성: 가장 일반적으로 사용되는 티타늄 합금으로 강도, 무게, 내식성의 균형이 좋습니다. 용접성이 우수하고 열처리가 가능합니다.
  • 응용: 항공우주, 의료용 임플란트, 고성능 자동차 부품, 해양 응용 분야.

• 7학년(Ti-0.15Pd):

  • 구성: 티타늄 90%, 팔라듐 0.15%.
  • 속성: 2등급과 유사하지만 특히 산성 환경에서 내식성을 강화하기 위해 팔라듐을 첨가했습니다.
  • 응용: 화학처리, 담수화 플랜트, 열교환기.

• 9학년(Ti-3Al-2.5V):

  • 구성: 티타늄 90%, 알루미늄 3%, 바나듐 2.5%.
  • 속성: 중량대비 강도가 우수하고 내식성이 우수하며 5등급보다 성형성이 우수합니다. 5등급보다 강도가 약간 낮습니다.
  • 응용: 항공우주, 의료기기, 해양 응용 분야.

• 23학년(Ti-6Al-4V ELI):

  • 구성: 90% 티타늄, 6% 알루미늄, 4% 바나듐(매우 낮은 틈새 포함).
  • 속성: 간질 불순물이 낮은 Grade 5 버전으로, 특히 의료용 임플란트와 같은 중요한 응용 분야에서 더 높은 파괴 인성과 더 나은 용접성을 제공합니다.
  • 응용: 의료용 임플란트, 특히 정형외과 및 치과 분야에 적용됩니다.

3.기타 티타늄 합금

표준적인 상업적 순수 합금 등급 외에도 티타늄은 종종 특정 특성을 달성하기 위해 다른 원소와 합금됩니다.

• Ti-6Al-4V(5등급) 합금: 높은 강도와 ​​가벼운 무게로 인해 항공우주, 의료, 산업용으로 가장 많이 사용됩니다.
• Ti-6Al-2Sn-4Zr-6Mo(7등급 합금): 특히 극한의 온도에 대한 강도와 저항이 중요한 항공우주 및 군사 응용 분야.
• Ti-15Mo-3Al-2.5Nb: 고강도와 내식성이 필수적인 항공우주 및 의료 분야에 사용됩니다.

티타늄 등급 요약:

지역별 수요 및 시장 전망

• 북아메리카: 티타늄 볼 밸브에 대한 수요는 북미 지역에서 특히 석유 및 가스 산업, 항공우주 응용 분야 및 화학 제조 분야에서 강세를 보이고 있습니다. 미국과 캐나다는 주요 시장이며 많은 제조업체가 국내용 및 수출용 티타늄 밸브를 생산하고 있습니다.

• 유럽: 독일, 영국, 프랑스 등의 국가에서는 특히 화학 및 항공우주 분야에서 티타늄 볼 밸브에 대한 수요가 높습니다. 유럽시장은 신재생에너지, 수처리, 석유화학산업 중심으로 성장이 기대된다.

• 아시아 태평양: 이 지역은 급속한 산업화와 인프라 개발로 인해 티타늄 볼 밸브에 대한 수요가 증가하고 있습니다. 특히 중국과 인도는 화학, 석유 및 가스, 수처리 등 대규모 산업 부문을 보유하고 있어 상당한 시장 성장에 기여하고 있습니다.

• 중동 및 아프리카: 중동의 석유 및 가스 산업, 특히 사우디아라비아 및 UAE와 같은 국가의 석유 및 가스 산업은 티타늄 밸브 수요의 주요 동인입니다. 이 지역의 가혹한 환경 조건으로 인해 티타늄과 같은 내구성 있는 소재를 사용해야 합니다.

• 라틴 아메리카: 브라질, 멕시코 등 중남미 신흥경제국들은 에너지 인프라, 화학공장, 수처리 시설 투자로 티타늄 밸브 수요를 견인할 것으로 예상된다.

제품 기술 사양:

티타늄 볼 밸브의 응용:

1.화학 처리

• 부식성 화학물질: 티타늄 볼 밸브는 산, 알칼리 및 기타 반응성 화학 물질과 같은 부식성이 높은 물질의 흐름을 제어하기 위해 화학 산업에서 자주 사용됩니다.
• 유체 취급: 스테인레스 스틸과 같은 금속이 시간이 지남에 따라 부식되거나 열화되는 유체 취급 시스템에 이상적입니다. 티타늄은 대부분의 산(예: 황산) 및 염화물에 대한 내성이 있어 선호되는 소재입니다.
• 안전: 누출이나 고장으로 인해 심각한 사고가 발생할 수 있는 안전이 중요한 응용 분야에도 사용되어 극한 조건에서도 안정적인 성능을 보장합니다.

2.수처리 및 담수화

• 해수 및 염수 시스템: 티타늄은 바닷물과 염수에 대한 저항력이 있어 해수 담수화 및 수처리 플랜트에 적용하기에 이상적입니다. 티타늄으로 제작된 볼 밸브는 해수 파이프라인과 펌프의 까다로운 조건을 처리할 수 있습니다.
• 역삼투압 시스템: 티타늄 밸브는 특히 연안지역이나 해양시설의 물을 여과하고 정화하는 역삼투압 시스템에 사용됩니다.

3.석유 및 가스 산업

• 해양 플랫폼: 티타늄 볼 밸브는 바닷물 및 기타 가혹한 요소에 노출되어 부식이 가속화될 수 있는 해양 석유 굴착 장치 및 파이프라인에 사용됩니다. 높은 강도와 ​​식염수에 대한 저항성은 티타늄을 귀중한 재료로 만듭니다.
• 산성가스 서비스: 정유 및 가스 처리에서 티타늄 밸브는 일반적으로 스테인레스 스틸이나 기타 재료를 부식시키는 산성 가스(예: 황화수소)를 처리하는 시스템에 사용할 수 있습니다.
• 유압 및 화학 시스템: 이 밸브는 공격적인 환경에 견딜 수 있는 능력으로 인해 석유 및 가스 산업의 유압 시스템이나 화학 주입 시스템에도 사용됩니다.

4.제약 및 생명공학 산업

• 순수 재료: 제약 및 생명공학 산업에서 티타늄은 의약품, 약물 또는 생물학적 활성 화합물과 접촉할 때 비반응성과 불활성으로 인해 가치가 높습니다.
• 클린룸 애플리케이션: 티타늄 볼 밸브는 위생과 오염 방지가 중요한 클린룸 및 멸균 환경에서 자주 사용됩니다. 티타늄은 박테리아 성장에 강하므로 오염이 발생하지 않도록 도와줍니다.
• 위생 시스템: 이 밸브는 의약품 생산을 위한 위생 시스템에도 사용되어 무결성을 유지하고 오염을 방지합니다.

5.식품 및 음료 산업

• 가공 장비: 티타늄 볼 밸브는 식품 및 음료 제조 시설, 특히 멸균 가공이나 고순도가 요구되는 제품에 사용됩니다. 티타늄은 식품 가공에서 흔히 발견되는 산성 및 부식성 물질에 대한 저항력이 있습니다.
• 맛 및 음료 관리: 일부 음료 제조 공장, 특히 주스, 와인 및 유제품과 관련된 응용 분야에서 티타늄 밸브는 오염 위험을 최소화하면서 오래 지속되고 안정적인 성능을 제공할 수 있습니다.

6.항공우주 및 국방

• 경량 및 고강도: 항공우주 분야에서는 티타늄의 높은 중량 대비 강도 비율이 매우 중요합니다. 티타늄으로 제작된 볼 밸브는 무게와 내부식성이 모두 중요한 고압 시스템, 유압 제어 장치 및 연료 시스템에 사용됩니다.
• 군사용 애플리케이션: 티타늄 밸브는 해수 및 극한 환경에 대한 탁월한 저항성으로 인해 해군 함정, 잠수함 등 군용 응용 분야에 사용됩니다.

7.발전

• 냉각 및 증기 시스템: 발전소에서 티타늄 볼 밸브는 냉각 및 열 전달 시스템, 특히 부식성이 높은 냉각제(예: 해수)가 사용되는 원자력 및 화력 발전소에서 사용할 수 있습니다.
• 지열 시스템: 미네랄이 풍부한 뜨거운 물을 사용하는 지열 에너지 시스템에는 고온과 부식성 미네랄 함량을 견딜 수 있는 티타늄 밸브가 필요한 경우가 많습니다.

8.반도체 및 전자제품 제조

• 초순수 시스템: 반도체 및 전자 제조 산업에서 오염을 최소화해야 하는 초순수 화학 물질 및 가스 운송에 티타늄 볼 밸브가 사용됩니다.
• 클린룸 호환성: 티타늄은 내부식성과 비반응성이 높아 클린룸 환경에서 사용하기에 적합하며, 제품 품질을 저하시킬 수 있는 의도하지 않은 반응을 방지합니다.

9.펄프 및 제지 산업

• 화학 펄프화 공정: 펄프 및 제지 산업에서는 고압 및 공격적인 화학물질을 모두 견딜 수 있는 티타늄의 능력으로 인해 부식성이 높은 화학 펄프화 공정(예: 이산화염소 시스템) 및 표백 단계에서 티타늄 볼 밸브를 사용합니다.

10.해양 및 해양 애플리케이션

• 바닷물 및 부식성 환경: 티타늄 볼 밸브는 밸러스트 시스템, 선박용 냉각 시스템 및 염수 노출이 불가피한 기타 해양 장비와 같은 해양 응용 분야에 일반적으로 사용됩니다. 이러한 조건에서 부식에 저항하는 능력은 조선 및 해양 파이프라인에 사용하기에 이상적입니다.

11.환경 시스템

• 오염 제어 시스템: 티타늄 볼 밸브는 강산성 가스 및 화학 물질에 노출되는 경우가 많은 스크러버 또는 배기 가스 처리 시스템과 같은 오염 제어 장비에 사용됩니다.
• 폐수 처리: 부식성 물질과 고압 환경에 대한 티타늄의 저항성은 특히 열악한 환경 조건에서 폐기물을 처리하고 제어하는 ​​데 적합한 선택입니다.

12.실험실 및 연구시설

• 불활성 및 부식 방지: 과학 실험실에서 티타늄 밸브는 공격적인 화학 물질이 포함되거나 실험 재료의 오염이 우려되는 실험이나 시스템에 자주 사용됩니다. 또한 높은 압력과 온도를 처리해야 하는 시스템에도 사용됩니다.
