제품 상세정보
원래 장소: 바오지, 중국 산시
브랜드 이름: LHTi,China
인증: ISO9001, CE, API,etc
모델 번호: 티타늄 플랜지
지불과 운송 용어
최소 주문 수량: 100개 부분
가격: 협상 가능
포장 세부 사항: 카튼, 플라이वुड 케이스, 당신의 요구 사항에 따라
배달 시간: 따라서 납품을 위한 대략 15-35 일
지불 조건: L/C, D/P, D/A, 서부 동맹, T/T, MoneyGram
공급 능력: 달 당 5000개 부분
등급: |
GR1, GR2, GR5, GR7 |
플랜지형: |
PL, BL |
크기: |
DN15-DN1200 |
용인성: |
ISO 9001 CT8~10 또는 GB 12362 정밀도 |
재료 등급: |
5학년 7학년 |
표면: |
부낸표면 |
작업 온도: |
-60' C~250' Ｃ |
볼트 구멍: |
4 |
차원: |
모든 크기는 사용자 정의 할 수 있습니다 |
기술: |
도장 롤링 |
테스트: |
유타 |
기교: |
기계화된 안출되고 CNC |
부식 저항성: |
높은 |
지불: |
TT와 아이팔 |
표본: |
평가 가능 |
등급: |
GR1, GR2, GR5, GR7 |
플랜지형: |
PL, BL |
크기: |
DN15-DN1200 |
용인성: |
ISO 9001 CT8~10 또는 GB 12362 정밀도 |
재료 등급: |
5학년 7학년 |
표면: |
부낸표면 |
작업 온도: |
-60' C~250' Ｃ |
볼트 구멍: |
4 |
차원: |
모든 크기는 사용자 정의 할 수 있습니다 |
기술: |
도장 롤링 |
테스트: |
유타 |
기교: |
기계화된 안출되고 CNC |
부식 저항성: |
높은 |
지불: |
TT와 아이팔 |
표본: |
평가 가능 |

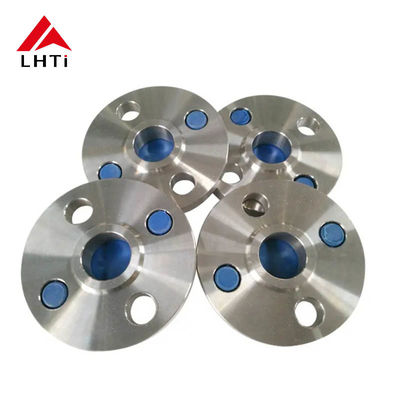

5등급 7등급 웰드 넥 플랜지 WNRF 상승면 웰드 넥 ASME B16.5 150등급 파이프라인
ASME B16.5 표준:
적용 범위: ASME B16.5는 파이프 플랜지 및 플랜지 피팅에 대한 차원, 허용도, 재료, 표시 및 테스트를 다루고 있습니다.
150급: 150급의 플랜지는 300급이나 600급과 같은 더 높은 클래스에 비해 낮은 압력을 견딜 수 있도록 설계되었습니다.그들은 주변 온도에서 평방 인치 (psi) 당 150 파운드까지 압력을 위해 등급.
티타늄 등급:
티타늄 등급 5 (Ti-6Al-4V, Ti Gr5): 등급 5 티타늄 합금은 티타늄과 알루미늄의 합금이다. 우수한 강도, 부식 저항성 및 열 저항성을 제공합니다.항공우주용으로 적합하게 만드는, 해양 및 화학 처리 응용 프로그램.
티타늄 7급 (Ti Gr7): 앞서 언급했듯이, 7급 티타늄에는 팔라디엄이 포함되어 있으며, 이는 감소 및 가벼운 산화 환경에서의 부식 저항성을 향상시킵니다.그것은 일반적으로 화학 처리 및 해양 응용 프로그램에서 사용됩니다.
디자인 특징:
웰드 넥 플랜지 (WNRF): 웰드 넥 플랜지 (Weld Neck Flange): 웰드 넥 플랜지 (WNRF): 웰드 넥 플랜지 (Weld Neck Flange): 웰드 넥 플랜지 (WNRF): 웰드 넥 플랜지 (Weld Neck Flange): 웰드 넥 플랜지 (WNRF): 웰드 넥 플랜지 (Weld Neck Flange): 웰드 넥 플랜지 (WNRF): 웰드 넥 플랜지 (Weld Neck Flange): 웰드 넥 플랜지 (Weld Neck Flange): 웰드 넥 플랜지 (Weld Neck Flange): 웰드 넥 플랜지 (Weld Neck Flange): 웰드 넥 플랜지 (Weld Neck Flange): 웰드 넥 플랜지 (Weld Neck Flange): 웰드 넥 플랜지 (Weld Neck Neck Flange): 웰드 웰드 웰드 웰드
들어올린 얼굴 (RF): 들어올린 얼굴은 밀착기에 짝짓기 표면을 제공하여 플랜지와 인접한 파이프 또는 피팅 사이의 밀착을 만드는 데 도움이됩니다.
응용 프로그램:
화학 가공: 이 티타늄 용접 목 플랜지는 부식 화학 물질과 높은 온도에 대한 저항이 중요한 화학 가공 산업에 적합합니다.
항공우주: 5등급 티타늄은 높은 강도/중량 비율과 높은 온도에 대한 저항성 때문에 항공우주 응용 분야에서 사용됩니다.
해양: 7등급 티타늄은 해양 물에 대한 부식 저항이 필수적인 해양 용도로 이상적입니다.
품질과 준수
재료 인증: 제조업체는 사용 된 티타늄 합금의 품질과 추적성을 보장하는 사양 및 표준에 대한 준수 사항을 확인하는 재료 인증서를 제공합니다.
테스트: 플랜지는 초음파 테스트 (UT), 수정적 테스트 및 차원 검사와 같은 다양한 테스트를 통해 지정된 요구 사항과 성능 표준을 충족하는지 확인합니다.
티타늄 합금은 특히 바닷물, 염소, 산과 같은 공격적인 환경에서는 뛰어난 부식 저항으로 알려져 있습니다. 그들은 또한 높은 강도와 무게 비율을 가지고 있습니다.항공우주용으로 최적화, 화학 처리 및 해상 애플리케이션.
플랜지에 사용되는 일반적인 티타늄 합금에는 2급 티타늄 (상업적으로 순수한 티타늄) 과 5급 티타늄 (Ti-6Al-4V, 강도를 높이기 위해 알루미늄과 바나디오의 합금) 이 포함됩니다.
티타늄 플랜지는 일반적으로 스테인리스 스틸이 고장 나거나 더 비싸고 무거운 재료를 필요로하는 환경에서 부식 저항성을 제공합니다.
| 화학요건 | |||||||||||
| N | C | H | 페 | 오 | 알 | V | Pd | 모 | 니 | 티 | |
| Gr1 | 0.03 | 0.08 | 0.015 | 0.20 | 0.18 | / | / | / | / | / | 발 |
| Gr2 | 0.03 | 0.08 | 0.015 | 0.30 | 0.25 | / | / | / | / | / | 발 |
| Gr5 | 0.05 | 0.08 | 0.015 | 0.40 | 0.20 | 5.5~6.75 | 30.5~4.5 | / | / | / | 발 |
| Gr7 | 0.03 | 0.08 | 0.015 | 0.30 | 0.25 | / | / | 00.12~0.25 | / | / | 발 |
| Gr12 | 0.03 | 0.08 | 0.015 | 0.30 | 0.25 | / | / | / | 00.2~0.4 | 00.6~0.9 | 발 |
3티타늄 벡 넥 플랜지 인증:
티타늄 벡 목 플랜지 인증서:
EN 10204/3.1B 인증서:
This is a standard certificate that confirms compliance with the material specification and provides chemical composition and mechanical properties of the titanium alloy used in manufacturing the flanges제조업체가 발행하여 소재가 요구되는 표준을 충족하는지 확인합니다.
원자재 인증서:
이 인증서는 티타늄 플랜지 생산에 사용되는 원료에 대한 세부 정보를 제공합니다. 원료의 원산지, 그 구성,그리고 적용 가능한 재료 테스트 결과이것은 초기 재료 조달 단계부터 추적성과 품질 통제를 보장합니다.
100% 초음파 결함 탐지:
초음파 검사 (Ultrasonic testing, UT) 는 티타늄 플랜지의 내부 및 표면 결함을 탐지하는 데 사용되는 비 파괴적인 시험 방법이다.100% UT 커버리지는 모든 플랜지가 구조적 무결성이나 성능을 손상시킬 수 있는 결함이 없도록 철저한 테스트를 받는 것을 의미합니다..
수정적 테스트:
이 테스트는 티타늄 플랜지를 물이나 다른 액체로 미리 정해진 압력 수준으로 압력을 가하는 것을 포함한다.그것은 누출 또는 변형없이 압력을 견딜 수있는 플랜지의 능력을 평가, 정해진 압력 등급과 안전 요구 사항을 충족시키는 것을 보장합니다.
제3자 검사 보고서:
이 보고서는 독립적인 제3자 검사 기관 또는 기관에 의해 수행됩니다. 그것은 티타늄 플랜지의 품질에 대한 편견 없는 평가를 제공합니다.적용되는 표준에 대한 준수 여부를 확인하는제조업체의 품질 보장 프로세스에 신뢰성을 더합니다.
4ANSI B16.5 클래스 150 티타늄 용접 목 플랜지 사양
| ANSI B16.5 150급 티타늄 용접 목 플랜지 | ||||||||||
| 노미 파이프 크기 |
플랜지 다이아 | 플랜지 두께 | 허브 디아, 기지 | 키운 얼굴 다이아. | 웰드 포인트에서 | - 아니 의 구멍 |
다이아 의 볼트 |
일일 볼트 원 |
지루함 다이아 |
길이 허브를 통해 |
| 1/2 | 3-1/2 | 7/16 | 1-3/16 | 1-3/8 | 0.84 | 4 | 1/2 | 2-3/8 | 0.62 | 1-7/8 |
| 3/4 | 3-7/8 | 1/2 | 1-1/2 | 1-11/16 | 1.05 | 4 | 1/2 | 2-3/4 | 0.82 | 2-1/16 |
| 1 | 4-1/4 | 9/16 | 1-15/16 | 2 | 1.32 | 4 | 1/2 | 3-1/8 | 1.05 | 2-3/16 |
| 1-1/4 | 4-5/8 | 5/8 | 2-5/16 | 2-1/2 | 1.66 | 4 | 1/2 | 3-1/2 | 1.38 | 2-1/4 |
| 1-1/2 | 5 | 11/16 | 9 월 16 일 | 2-7/8 | 1.90 | 4 | 1/2 | 3-7/8 | 1.61 | 7 월 16 일 |
| 2 | 6 | 3/4 | 3-1/16 | 3-5/8 | 2.38 | 4 | 5/8 | 4-3/4 | 2.07 | 2-1/2 |
| 2-1/2 | 7 | 7/8 | 9 월 16 일 | 4-1/8 | 2.88 | 4 | 5/8 | 5-1/2 | 2.47 | 2-3/4 |
| 3 | 7-1/2 | 15/16 | 4-1/4 | 5 | 3.50 | 4 | 5/8 | 6 | 3.07 | 2-3/4 |
| 3-1/2 | 8-1/2 | 15/16 | 4-13/16 | 5-1/2 | 4.00 | 8 | 5/8 | 7 | 3.55 | 2-13/16 |
| 4 | 9 | 15/16 | 5-5/16 | 6-3/16 | 4.50 | 8 | 5/8 | 7-1/2 | 4.03 | 3 |
| 5 | 10 | 15/16 | 6-7/16 | 7-5/16 | 5.56 | 8 | 3/4 | 8-1/2 | 5.05 | 3-1/2 |
| 6 | 11 | 1 | 7-9/16 | 8-1/2 | 6.63 | 8 | 3/4 | 9-1/2 | 6.07 | 3-1/2 |
| 8 | 13-1/2 | 1-1/8 | 9-11/16 | 10-5/8 | 8.63 | 8 | 3/4 | 11-3/4 | 7.98 | 4 |
| 10 | 16 | 1-3/16 | 12 | 12-3/4 | 10.75 | 12 | 7/8 | 14/4 | 10.02 | 4 |
| 12 | 19 | 1-1/4 | 14-3/8 | 15 | 12.75 | 12 | 7/8 | 17 | 12.00 | 4-1/2 |
| 14 | 21 | 1-3/8 | 15-3/4 | 16/1/4 | 14.00 | 12 | 1 | 18-3/4 | 13.25 | 5 |
| 16 | 23-1/2 | 7 월 16 일 | 18 | 18-1/2 | 16.00 | 16 | 1 | 21-1/4 | 15.25 | 5 |
| 18 | 25 | 1/9/16 | 19-7/8 | 21 | 18.00 | 16 | 1-1/8 | 22-3/4 | 17.25 | 5-1/2 |
| 20 | 27-1/2 | 1-11/16 | 22 | 23 | 20.00 | 20 | 1-1/8 | 25 | 19.25 | 5-11/16 |
| 24 | 32 | 1-7/8 | 26-1/8 | 27-1/4 | 24.00 | 20 | 1-1/4 | 29/1/2 | 23.25 | 6 |
5티타늄 등급:
티타늄 등급 5 (Ti-6Al-4V):
성분: 티타늄 5급은 90%의 티타늄, 6%의 알루미늄, 4%의 바나디움으로 구성된 알파 베타 합금이다.이 화합물은 가장 널리 사용되는 티타늄 합금으로 만드는 특성의 균형을 제공합니다..
강도: 뛰어난 강도-중량 비율을 제공하여 가벼운 무게 강도가 중요한 항공 우주, 해상 및 산업용 용도로 적합합니다.
부식 저항성: 5등급 티타늄은 순수한 티타늄 (1등급)만큼 높지는 않지만 좋은 부식 저항성을 가지고 있으며, 여전히 대부분의 환경에 매우 내성이 있다.
온도 저항성: 높은 온도에서도 그 성질을 유지하여 가스 터빈, 배기 시스템 및 다른 고온 환경에서 적용하기에 적합합니다.
응용 분야: 항공 우주 부품 (항공기체, 제트 엔진), 해상 장비, 의료 임플란트, 자동차 부품, 스포츠 장비 및 산업 기계.
티타늄 등급 7 (Ti-0.15Pd):
성분: 7등급 티타늄은 0.15%의 팔라디엄을 첨가한 티타늄 합금으로, 부식 저항성을 높인다.
부식 저항성: 7등급 티타늄은 염소를 포함한 감소 및 가벼운 산화 환경에서의 부식에 매우 견딜 수 있습니다. 2등급 티타늄보다 더 부식 저항성이 있습니다.
용접성: 용접성이 좋아 제조 및 조립이 필요한 응용 프로그램에 적합합니다.
강도: 7등급 티타늄은 5등급에 비해 강도가 낮지만 여전히 많은 용도로 적합합니다.
응용 분야: 화학 가공, 염분 해제, 해양 환경, 그리고 더 높은 부식 저항성이 필요한 다른 응용 분야.또한 생물 호환성 및 부식 저항성이 중요한 의료 임플란트에도 사용됩니다..
6티타늄 용접 목 플랜지 검사
시각 테스트 (VT): 이것은 균열, 구멍 또는 부적절한 용접 프로파일과 같은 눈에 보이는 결함을 탐지하기 위해 용접 및 플랜지 표면을 시각적으로 검사하는 것을 포함합니다.
초음파 검사 (UT): 이 기술은 고주파의 음파를 사용하여 구멍, 포함 또는 균열과 같은 재료 내의 결함을 탐지합니다.그것은 특히 티타늄 용접의 두꺼운 섹션에 유용합니다.
방사선 검사 (RT): 이 방법은 엑스선 또는 감마선을 사용하여 용접 및 플랜지의 내부 구조의 이미지를 생성합니다.내부 결함을 감지하고 용접 품질을 평가하는 데 효과적입니다.
자기 입자 검사 (MT): MT는 철자기 물질의 표면 및 거의 표면 결함을 탐지하는 데 사용됩니다. 그러나 티타늄이 철자기적이지 않기 때문에이 방법은 근처에 자기 물질이나 자기화 할 수있는 코팅이 없으면 적용되지 않을 수 있습니다..
침투성 검사/ 염색성 침투성 (PT): PT는 염색성 침투성을 용접의 표면에 적용하고, 그 다음 표면 파열 결함을 드러내기 위해 과도한 염색체를 제거하는 것을 포함한다.이 방법은 작은 균열을 감지하는 데 유용합니다.뚫림성, 누출.
에디 전류 테스트 (ET): ET는 티타늄과 같은 전도성 물질의 표면 및 거의 표면 결함을 탐지하기 위해 전자기 인덕션을 사용합니다. 부식, 균열,그리고 물질의 특성의 변동.
음향 방출 (Acoustic Emission, AE): AE는 균열이나 누출과 같은 결함을 나타내는 변화를 탐지하기 위해 스트레스가있는 재료에서 발생하는 음향 방출을 모니터링하는 것을 포함합니다.그것은 두 웰드 및 기본 재료 검사용으로 사용될 수 있습니다.
