| 브랜드 이름: | LIHUA |
| 모델 번호: | LH-BL |
| 모크: | 100 크그스 |
| 가격: | $20.00~$30.00/kg |
| 지불 조건: | L/C, T/T, 웨스턴 유니온 |
| 공급 능력: | 달 당 10000 킬로그램 / 킬로그램 |

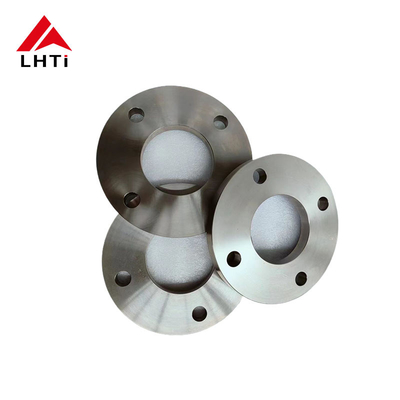

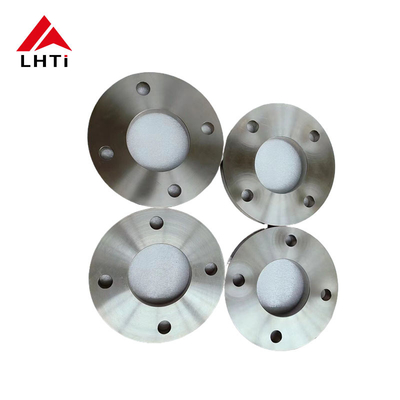

BL RF 티타늄 파이프 블라인드 플랜지, 2급, 7급, 12급, CNC 가공/ 스테인리스 스틸 플랜지
1제품 정보
이 티타늄 블라인드 플랜지는 화학 산업을 위해 설계되어 있으며, 1, 2, 5, 7, 12 등급으로 제공됩니다.5, ASME B16.5, EN1092-1, JIS B2220 및 DIN2627-2628. 플랜지는 1/2 "에서 30" NB (NPS 1/2 - NPS 24 또는 DN 10 - 2000) 사이즈로 제공됩니다.PN6에서 PN250까지 다양한 압력 등급으로, 및 LB 등급 150에서 2500. 밀봉 표면에는 RF, FF, TG 및 RJ가 포함되어 있습니다. 플랜지는 정밀성을 위해 만들어지고 CNC 가공됩니다.
| 제품 | 티타늄 블라인드 플랜지 |
| 항목 이름 | BL RF gr2 gr7 gr12 티타늄 파이프 블라인드 플랜지 |
| 적용 | 화학 산업 |
| 표준 | ANSI B165, ASME B16.5, EN1092-1JIS B2220, DIN2627-2628 |
| 소재 | Gr1, Gr2, Gr5, Gr7, Gr12 |
| 크기 | 1/2"~ 30"NB, NPS 1/2 - NPS 24 (DN 10 - 2000) |
| 압력 | PN0.25~32Mpa/ (DIN) PN6,PN10,PN16,PN25 하지만 PN250/ 150LB, 250LB, 300LB, 400LB, 500LB, 600LB, 900LB, 1500LB, 2500LB |
| 봉인 표면 | RF, FF, TG, RJ 등 |
| 기술 | 콩과 CNC 가공 |
2티타늄 블라인드 플랜지 사양
150급 티타늄 블라인드 플랜지 사양
| 150급 티타늄 블라인드 플랜지 | ||||||
| 롬 파이프 크기 |
플랜지 다이아 |
플랜지 두꺼운 |
키웠어 얼굴 디아 |
- 아니 의 구멍 |
다이아 의 볼트 |
일일 볼트 원 |
| 1/2 | 3-1/2 | 7/16 | 1-3/8 | 4 | 1/2 | 2-3/8 |
| 3/4 | 3-7/8 | 1/2 | 1-11/16 | 4 | 1/2 | 2-3/4 |
| 1 | 4-1/4 | 9/16 | 2 | 4 | 1/2 | 3-1/8 |
| 1-1/4 | 4-5/8 | 5/8 | 2-1/2 | 4 | 1/2 | 3-1/2 |
| 1-1/2 | 5 | 11/16 | 2-7/8 | 4 | 1/2 | 3-7/8 |
| 2 | 6 | 3/4 | 3-5/8 | 4 | 5/8 | 4-3/4 |
| 2-1/2 | 7 | 7/8 | 4-1/8 | 4 | 5/8 | 5-1/2 |
| 3 | 7-1/2 | 15/16 | 5 | 4 | 5/8 | 6 |
| 3-1/2 | 8-1/2 | 15/16 | 5-1/2 | 8 | 5/8 | 7 |
| 4 | 9 | 15/16 | 6-3/16 | 8 | 5/8 | 7-1/2 |
| 5 | 10 | 15/16 | 7-5/16 | 8 | 3/4 | 8-1/2 |
| 6 | 11 | 1 | 8-1/2 | 8 | 3/4 | 9-1/2 |
| 8 | 13-1/2 | 1-1/8 | 10-5/8 | 8 | 3/4 | 11-3/4 |
| 10 | 16 | 1-3/16 | 12-3/4 | 12 | 7/8 | 14/4 |
| 12 | 19 | 1-1/4 | 15 | 12 | 7/8 | 17 |
| 14 | 21 | 1-3/8 | 16/1/4 | 12 | 1 | 18-3/4 |
| 16 | 23-1/2 | 7 월 16 일 | 18-1/2 | 16 | 1 | 21-1/4 |
| 18 | 25 | 1/9/16 | 21 | 16 | 1-1/8 | 22-3/4 |
| 20 | 27-1/2 | 1-11/16 | 23 | 20 | 1-1/8 | 25 |
| 24 | 32 | 1-7/8 | 27-1/4 | 20 | 1-1/4 | 29/1/2 |
300급 티타늄 블라인드 플랜지 사양
| 300급 티타늄 블라인드 플랜지 | ||||||
| 롬 파이프 크기 |
플랜지 다이아 |
플랜지 두꺼운 |
키웠어 얼굴 디아 |
- 아니 의 구멍 |
다이아 의 볼트 |
일일 볼트 원 |
| 1/2 | 3-3/4 | 9/16 | 1-3/8 | 4 | 1/2 | 2-5/8 |
| 3/4 | 4-5/8 | 5/8 | 1-11/16 | 4 | 5/8 | 3-1/4 |
| 1 | 4-7/8 | 11/16 | 2 | 4 | 5/8 | 3-1/2 |
| 1-1/4 | 5-1/4 | 3/4 | 2-1/2 | 4 | 5/8 | 3-7/8 |
| 1-1/2 | 6-1/8 | 13/16 | 2-7/8 | 4 | 3/4 | 4-1/2 |
| 2 | 6-1/2 | 7/8 | 3-5/8 | 8 | 5/8 | 5 |
| 2-1/2 | 7-1/2 | 1 | 4-1/8 | 8 | 3/4 | 5-7/8 |
| 3 | 8-1/4 | 1-1/8 | 5 | 8 | 3/4 | 6-5/8 |
3.티타늄 블라인드 플랜지의 화학적 요구 사항
| N | C | H | 페 | 오 | 알 | V | Pd | 모 | 니 | 티 | |
| Gr1 | 0.03 | 0.08 | 0.015 | 0.20 | 0.18 | / | / | / | / | / | 발 |
| Gr2 | 0.03 | 0.08 | 0.015 | 0.30 | 0.25 | / | / | / | / | / | 발 |
| Gr5 | 0.05 | 0.08 | 0.015 | 0.40 | 0.20 | 5.5~6.75 | 30.5~4.5 | / | / | / | 발 |
| Gr7 | 0.03 | 0.08 | 0.015 | 0.30 | 0.25 | / | / | 00.12~0.25 | / | / | 발 |
| Gr12 | 0.03 | 0.08 | 0.015 | 0.30 | 0.25 | / | / | / | 00.2~0.4 | 00.6~0.9 | 발 |
4. 티타늄 블라인드 플랜지의 튼력 요구 사항
| 등급 | 팽창 강도 (min) | 양력 (min) | 연장 (%) | ||
| ksi | M Pa | ksi | M Pa | ||
| 1 | 35 | 240 | 20 | 138 | 24 |
| 2 | 50 | 345 | 40 | 275 | 20 |
| 5 | 130 | 895 | 120 | 828 | 10 |
| 7 | 50 | 345 | 40 | 275 | 20 |
| 12 | 70 | 438 | 50 | 345 | 18 |
5.우리 회사
16년 넘게 티타늄 블라인드 플랜지 제조업체이자 거래자로서 바오지 리후아는 다양한 폼을 가지고 있습니다.EN1092-1을 포함하여, ASME B16.5, DIN, BS. 우리는 이탈리아, 러시아, 터키, 칠레와 같은 수많은 국가에 성공적으로 제품을 수출했으며 우리의 품질은 널리 인정됩니다.우리는 주문을 환영하고 시장에 잘 알고 있습니다, 경쟁력 있는 가격을 제공하여 시장 입지를 강화합니다. 우리의 전문 기술 팀은 우리의 헌신적인 직원에 의해 뒷받침되는 처음부터 끝까지 포괄적인 서비스를 보장합니다.
6우리 공장
