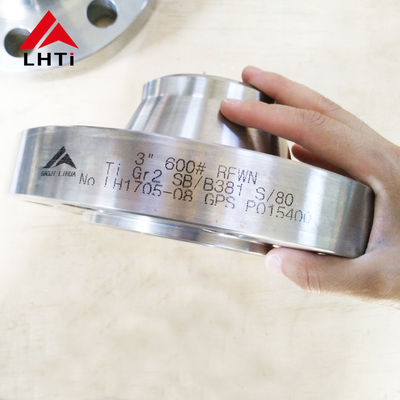

Ti Gr5 Gr7 티타늄 용접 목 플랜지 ASME B16.5 150 WN 클래스 플랜지 용접 목

2ASME B16.5 5급 7급 티타늄 산업 플랜지 WNRF 150급

티타늄 등급 5 (Ti-6Al-4V):

성분: 티타늄 5급은 90%의 티타늄, 6%의 알루미늄, 4%의 바나디움으로 구성된 알파 베타 합금이다.이 화합물은 가장 널리 사용되는 티타늄 합금으로 만드는 특성의 균형을 제공합니다..

강도: 탁월한 강도-중량 비율을 제공하여 가벼운 무게 강도가 중요한 항공 우주, 해상 및 산업용 용도로 적합합니다.

부식 저항성: 5등급 티타늄은 순수한 티타늄 (1등급)만큼 높지는 않지만 좋은 부식 저항성을 가지고 있으며, 여전히 대부분의 환경에 매우 견딜 수 있습니다.

온도 저항성: 높은 온도에서도 그 성질을 유지하여 가스 터빈, 배기가스 시스템 및 다른 고온 환경에서 적용하기에 적합합니다.

응용 분야: 항공 우주 부품 (항공기체, 제트 엔진), 해상 장비, 의료 임플란트, 자동차 부품, 스포츠 장비 및 산업 기계.

티타늄 등급 7 (Ti-0.15Pd):

성분: 7등급 티타늄은 0.15%의 팔라디엄을 첨가한 티타늄 합금으로, 부식 저항성을 높인다.

진식 저항성: 7등급 티타늄은 염화물을 포함한 감소 및 가벼운 산화 환경에서의 진식에 매우 견딜 수 있다. 2등급 티타늄보다 더 진식 저항성이 있다.

용접성: 용접성이 좋아 제조 및 조립이 필요한 응용 프로그램에 적합합니다.

강도: 7등급 티타늄은 5등급에 비해 강도가 낮지만 여전히 많은 용도로 적합합니다.

응용 분야: 화학 가공, 염분 해제, 해양 환경, 그리고 더 높은 부식 저항성이 필요한 다른 응용 분야.또한 생물 호환성 및 부식 저항성이 중요한 의료 임플란트에도 사용됩니다..

3ANSI B16.5 클래스 150 티타늄 웰드 넥 플랜지 사양

4왜 우리는 산업에서 티타늄 용접 목 플랜지를 선택합니까?

티타늄 용접 목 플랜지성능과 내구성이 중요한 다양한 산업용 용도로 매우 수요되는 다양한 장점을 제공합니다.

부식 저항성: 티타늄 용접 목 플랜지해수, 산소, 염화물 같은 공격적인 환경에서도 진열에 매우 견딜 수 있습니다. 이것은 화학 처리, 해양,그리고 해상 석유와 가스, 부식 저항성이 중요한 곳.

강도/중량 비율:티타늄은 높은 강도-중량 비율을 가지고 있으며, 티타늄 용접 목 플랜지를 가볍게 유지하면서 강하고 내구성있게 만듭니다.이것은 강도와 성능에 타협하지 않고 무게 감소가 바람직한 응용 프로그램에서 유리합니다..

고온 저항성: 티타늄 용접 목 플랜지기계적 특성을 잃지 않고 높은 온도에 견딜 수 있습니다. 높은 온도에서도 강도와 부식 저항성을 유지합니다.열 및 열 사이클을 포함하는 응용 프로그램에 적합하도록.

생체 호환성:티타늄은 생물 호환성 있고 독성이 없으므로 티타늄 용접 목 플랜지는 의료 장비, 의약품 제조,그리고 식품 가공 산업에서는 제품의 순도가 필수적입니다..

장수성 및 내구성:티타늄은 내구성 및 긴 서비스 수명으로 알려져 있습니다. 티타늄 용접 목 플랜지는 피로, 침식 및 마모에 대한 탁월한 저항을 나타냅니다.유지보수 및 교체 비용을 줄이는 데 기여하는 것.

우수한 밀폐 특성:티타늄 용접 목 플랜지의 부드러운 표면 마감은 오름 또는 가공 과정을 통해 달성되어 가스켓 또는 다른 연결 구성 요소로 우수한 밀폐를 가능하게합니다.이것은 누출을 방지하고 중요한 응용 프로그램에서 신뢰할 수있는 성능을 보장합니다..

다른 금속과 호환성: 티타늄 용접 목 플랜지스테인리스 스틸이나 탄소 스틸과 같은 다른 금속과 쉽게 용접하거나 결합 할 수 있으며, 설계의 다양성과 기존 시스템과의 호환성을 허용합니다.

5티타늄 벡 넥 플랜지 인증서

EN 10204/3.1B 인증서:

This is a standard certificate that confirms compliance with the material specification and provides chemical composition and mechanical properties of the titanium alloy used in manufacturing the flanges제조업체가 발행하여 소재가 요구되는 표준을 충족하는지 확인합니다.

원자재 인증서:

이 인증서는 티타늄 플랜지 생산에 사용되는 원료에 대한 세부 정보를 제공합니다. 원료의 원산지, 그 구성,그리고 적용 가능한 재료 테스트 결과이것은 초기 재료 조달 단계부터 추적성과 품질 통제를 보장합니다.

100% 초음파 결함 탐지:

초음파 검사 (Ultrasonic testing, UT) 는 티타늄 플랜지의 내부 및 표면 결함을 탐지하는 데 사용되는 비 파괴적인 시험 방법이다.100% UT 커버리지는 모든 플랜지가 구조적 무결성이나 성능을 손상시킬 수있는 결함이 없는지 확인하기 위해 철저한 테스트를 받아야한다는 것을 의미합니다..

수정적 테스트:

이 테스트는 티타늄 플랜지를 물이나 다른 액체로 미리 정해진 압력 수준으로 압력을 가하는 것을 포함한다.그것은 누출 또는 변형없이 압력을 견딜 수있는 플랜지의 능력을 평가, 정해진 압력 등급과 안전 요구 사항을 충족시키는 것을 보장합니다.

제3자 검사 보고서:

이 보고서는 독립적인 제3자 검사 기관 또는 기관에 의해 수행됩니다. 그것은 티타늄 플랜지의 품질에 대한 편견 없는 평가를 제공합니다.적용되는 표준에 대한 준수 여부를 확인하는제조업체의 품질 보장 프로세스에 신뢰성을 더합니다.

6티타늄 용접 목 플랜지 검사

시력 검사 (VT):이 작업 은 경사 및 플랜지 표면 을 시각적 으로 검사 하여 균열, 뚫림성, 또는 부적절 한 용접 프로파일 과 같은 가시적 결함 을 발견 하는 것 이다.

초음파 검사 (UT):이 기술 은 고주파 음파 를 사용하여 공허, 포함, 또는 균열 같은 물질 내의 내부 결함을 감지 합니다. 특히 두꺼운 부위 인 티타늄 용접에 유용 합니다.

방사선 검사 (RT):이 방법 은 X선 또는 감마선 을 사용하여 용접 및 플랜지 의 내부 구조 의 이미지를 생성 한다. 이 방법 은 내부 결함 을 감지 하고 용접 품질 을 평가 하는 데 효과적이다.

자기 입자 검사 (MT):MT는 철자기 물질의 표면 및 거의 표면 결함을 감지하는 데 사용됩니다. 그러나 티타늄이 철자기적이지 않기 때문에이 방법은 근처에 자기 물질이나 자기화 할 수있는 코팅이 없으면 적용되지 않을 수 있습니다..

침투 물질 검사/색료 침투 물질 (PT):PT 는 용접물 표면 에 염색물 이 침투 하는 물질 을 적용 하고, 그 다음 과잉 염색물 을 제거 하여 표면 을 깨뜨리는 결함을 드러내는 것 을 포함한다. 이 방법 은 작은 균열, 뚫림성, 누출 을 탐지 하는 데 유용 하다.

에디 전류 테스트 (ET):ET는 티타늄과 같은 전도성 물질의 표면 및 거의 표면 결함을 감지하기 위해 전자기 인덕션을 사용합니다. 그것은 부식, 균열 및 재료 특성의 변화를 감지하는 데 유용합니다.

소음 방출 (AE):AE는 균열이나 누출과 같은 결함의 징후를 나타내는 변화를 탐지하기 위해 스트레스가있는 재료의 음향 방출을 모니터링하는 것을 포함합니다. 용접 및 기본 재료 검사 모두에 사용할 수 있습니다.

7자주 묻는 질문
