제품 상세정보
원래 장소: 바오지, 중국
브랜드 이름: LHTi
인증: ISO9001, TUV etc.
모델 번호: 플랜지에 티타늄 슬립
지불과 운송 용어
최소 주문 수량: 1-5개
가격: 협상 가능
포장 세부 사항: 합판 케이스 또는 팔레트 등
배달 시간: 3-15 일로 일합니다
지불 조건: L/C, D/A, D/P, T/T, 웨스턴 유니온
공급 능력: 달 당 5000 PC
생성물 규격: |
ANSI B16.5 SORF 플랜지 |
물질 등급: |
Gr1 Gr2 Gr5 Gr7 Gr12 기타 등등. |
압력 등급: |
150 파운드 |
얼굴 유형: |
돌출면, 평면면, 링형 조인트, 겹침면 |
공정: |
캐스팅, 위조, 기계가공, 기타 등등. |
표면 처리: |
끝마무리, 샌드 블라스팅, 양극화, Etc. |
크기: |
1/2'' 인치 ~ 48'' 인치, DN15-DN1200 |
신청서: |
석유 및 가스 파이프라인, 화학 플랜트, 발전 시설 등 |
생성물 규격: |
ANSI B16.5 SORF 플랜지 |
물질 등급: |
Gr1 Gr2 Gr5 Gr7 Gr12 기타 등등. |
압력 등급: |
150 파운드 |
얼굴 유형: |
돌출면, 평면면, 링형 조인트, 겹침면 |
공정: |
캐스팅, 위조, 기계가공, 기타 등등. |
표면 처리: |
끝마무리, 샌드 블라스팅, 양극화, Etc. |
크기: |
1/2'' 인치 ~ 48'' 인치, DN15-DN1200 |
신청서: |
석유 및 가스 파이프라인, 화학 플랜트, 발전 시설 등 |

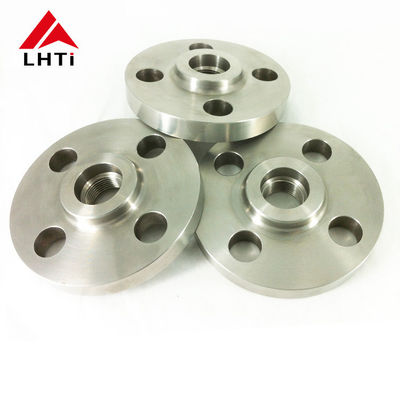

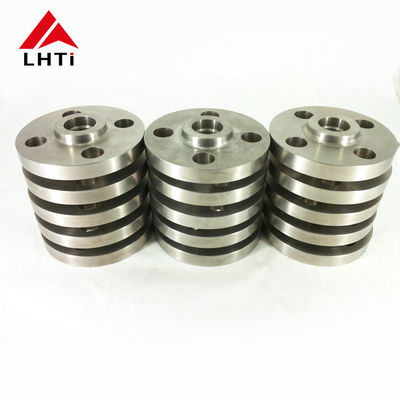

SORF 플랜지 ANSI B16.5 Ti Gr2 Gr5 Gr7 클래스 150LBS 석유 및 가스 산업용 플랜지 위에 티타늄 슬리프
1.제품 소개 ASME B16.5 티타늄 슬라이드 온 플랜지
티타늄 슬리프 플랜지,ASME B16.5 표준에 부합하고 2등급 티타늄 합금으로 만들어져 석유 및 가스 산업에서 중요한 역할을 합니다.이 높은 표면과 플랜지는 높은 압력과 부식 환경에 노출 된 파이프 라인 및 장비에서 안전하고 누수가없는 연결을 보장하도록 설계되었습니다.이 논문은 ASME B16.5 2등급 150등급 티타늄 슬리프 플랜지의 사양, 특성 및 응용을 조사합니다.석유 및 가스 부문에서의 운영 효율성과 신뢰성을 향상시키는 데 그들의 중요성을 강조합니다..
석유 및 가스 산업은 파이프 라인 시스템 및 장비의 무결성을 유지하기 위해 견고하고 내구적인 부품에 크게 의존합니다.티타늄 슬립-온 플랜지는 예외적인 부식 저항력과 기계적 특성으로 선호됩니다.이 논문에서는 구조 구성, 차원 표준,그리고 ASME B16의 성능 속성.5 2등급 150등급의 티타늄 슬리프 앙플랜지, 높은 온도, 유체 운송과 관련된 과제 해결에 대한 역할에 대한 상세한 설명석유 및 가스 작업에서 발견되는 공격적인 매체.
재료 및 건설:
기능 및 응용 프로그램:
이점:
2ASME B16.5 티타늄 슬라이드 온 플랜지 등급
티타늄 등급 2 (Ti-CP):
성분: 99.2%의 티타늄, 0.25%의 철, 0.3%의 산소 및 다른 원소의 미량으로 구성된 상업적으로 순수한 티타늄.
속성:
강도: 합금과 비교했을 때 상대적으로 낮습니다. 많은 강철보다 높지만 합금 티타늄 등급보다 낮습니다.
부식 저항성: 대부분의 환경, 특히 염화물에도 탁월합니다.
용접성: 잘 용접성 및 제조성.
응용 분야: 화학 처리, 해양 환경, 의료 임플란트 (부하를 지지 않는 것) 및 건축.
티타늄 등급 5 (Ti-6Al-4V):
성분: 티타늄 합금, 90% 티타늄, 6% 알루미늄, 4% 바나디오
속성:
강도: 탁월한 강도/중량 비율, 2급 티타늄보다 우월하다.
부식 저항성: 좋은 부식 저항성, 2급만큼 높지 않지만 많은 환경에 적합합니다.
온도 저항성: 높은 온도에서도 강도를 유지하여 항공우주 및 고성능 애플리케이션에 적합합니다.
응용 분야: 항공기 부품 (항공기체, 제트 엔진), 해상 장비, 의료 임플란트, 자동차 부품 및 스포츠 장비.
티타늄 등급 7 (Ti-0.15Pd):
성분: 0.15% 팔라디움이 첨가된 티타늄 합금
속성:
부식 저항성: 부식에 대한 탁월한 저항성, 특히 감소 환경에서.
용접성: 잘 용접성, 용접 및 제조에 적합합니다.
강도: 5등급에 비해 강도가 낮지만 많은 용도로 적합합니다.
응용 분야: 화학 가공, 염분 해제 공장, 해양 환경, 그리고 더 높은 부식 저항을 요구하는 다른 응용 분야.
3.ASME B16.5 클래스 150 티타늄 슬립 온 플랜지
| ASME B16.5 150급 티타늄 슬라이드 온 플랜지 | |||||||||
| 롬 파이프 크기 |
플랜지 다이아 |
플랜지 두꺼운 |
허브 디아, 기지 | 키웠어 얼굴 디아 |
- 아니 의 구멍 |
다이아 의 볼트 |
볼트 서클의 다이아 | 지루함 다이아 |
길이 허브를 통해 |
| 1/2 | 3-1/2 | 7/16 | 1-3/16 | 1-3/8 | 4 | 1/2 | 2-3/8 | 0.88 | 5/8 |
| 3/4 | 3-7/8 | 1/2 | 1-1/2 | 1-11/16 | 4 | 1/2 | 2-3/4 | 1.09 | 5/8 |
| 1 | 4-1/4 | 9/16 | 1-15/16 | 2 | 4 | 1/2 | 3-1/8 | 1.36 | 11/16 |
| 1-1/4 | 4-5/8 | 5/8 | 2-5/16 | 2-1/2 | 4 | 1/2 | 3-1/2 | 1.70 | 13/16 |
| 1-1/2 | 5 | 11/16 | 9 월 16 일 | 2-7/8 | 4 | 1/2 | 3-7/8 | 1.95 | 7/8 |
| 2 | 6 | 3/4 | 3-1/16 | 3-5/8 | 4 | 5/8 | 4-3/4 | 2.44 | 1 |
| 2-1/2 | 7 | 7/8 | 9 월 16 일 | 4-1/8 | 4 | 5/8 | 5-1/2 | 2.94 | 1-1/8 |
| 3 | 7-1/2 | 15/16 | 4-1/4 | 5 | 4 | 5/8 | 6 | 3.57 | 1-3/16 |
| 3-1/2 | 8-1/2 | 15/16 | 4-13/16 | 5-1/2 | 8 | 5/8 | 7 | 4.07 | 1-1/4 |
| 4 | 9 | 15/16 | 5-5/16 | 6-3/16 | 8 | 5/8 | 7-1/2 | 4.57 | 1-5/16 |
| 5 | 10 | 15/16 | 6-7/16 | 7-5/16 | 8 | 3/4 | 8-1/2 | 5.66 | 7 월 16 일 |
| 6 | 11 | 1 | 7-9/16 | 8-1/2 | 8 | 3/4 | 9-1/2 | 6.72 | 1/9/16 |
| 8 | 13-1/2 | 1-1/8 | 9-11/16 | 10-5/8 | 8 | 3/4 | 11-3/4 | 8.72 | 1-3/4 |
| 10 | 16 | 1-3/16 | 12 | 12-3/4 | 12 | 7/8 | 14/4 | 10.88 | 1-15/16 |
| 12 | 19 | 1-1/4 | 14-3/8 | 15 | 12 | 7/8 | 17 | 12.88 | 2-3/16 |
| 14 | 21 | 1-3/8 | 15-3/4 | 16/1/4 | 12 | 1 | 18-3/4 | 14.14 | 2-1/4 |
| 16 | 23-1/2 | 7 월 16 일 | 18 | 18-1/2 | 16 | 1 | 21-1/4 | 16.16 | 2-1/2 |
| 18 | 25 | 1/9/16 | 19-7/8 | 21 | 16 | 1-1/8 | 22-3/4 | 18.18 | 2-11/16 |
| 20 | 27-1/2 | 1-11/16 | 22 | 23 | 20 | 1-1/8 | 25 | 20.20 | 2-7/8 |
| 24 | 32 | 1-7/8 | 26-1/8 | 27-1/4 | 20 | 1-1/4 | 29/1/2 | 24.25 | 3-1/4 |
4의 장점산업 의 티타늄 슬라이드 플랜지
5. ANSI B16.5 티타늄 슬리프 온 플랜지의 응용
6티타늄 슬라이드 온 플랜지 생산 과정
재료 선택:
티타늄 합금: 프로세스는 응용 요구 사항에 따라 적절한 티타늄 합금 선택으로 시작됩니다. 일반적으로 사용되는 합금에는 등급 2 (상업적으로 순수한 티타늄),5급 (Ti-6Al-4V), 및 7급 (Ti-0.15Pd) 은 강도, 부식 저항성 및 온도 요구 사항과 같은 요소에 따라 다릅니다.
절단 및 형성:
원료 준비: 타이타늄 빌렛 또는 바는 필요한 플랜지 크기에 따라 적절한 길이로 잘라집니다.
도장 또는 롤링:티타늄 소재는 적절한 가공 온도로 가열되고, 가공 또는 롤링 기술을 사용하여 원하는 모양과 크기를 얻기 위해 슬리프-온 플랜지 빈을 형성합니다..
가공:
턴 및 프레싱: 조형 또는 롤링 된 티타늄 빈은 가공 작업을 수행합니다.이것은 외부 지름 (OD) 을 만들기 위해 회전하고 필요한 표면 마무리 (e) 를 달성하기 위해 플랜지 끝을 마주하는 것을 포함한다.예를 들어, 윗면, 평면, 고리 모양의 관절).
부어: ASME B16.5 또는 고객 사양에 따라 볼트 및 파이프 정렬을 위해 구멍이 뚫립니다.
용접 준비:
비벨링: 플랜지 끝은 용접을 준비하기 위해 비벨링됩니다. 이 단계는 조립 중에 적절한 용접 침투와 강도를 보장합니다.
용접:
용접 과정: 티타늄 슬립-온 플랜지는 일반적으로 TIG (투그스텐 무성 가스) 용접 또는 다른 적합한 방법을 사용하여 용접됩니다.오염을 방지하고 강한 탄소를 확보하기 위해 무활성 대기를 유지하도록 주의가 필요합니다., 부식 저항 용접
웰드 검사: 웰드는 웰드 무결성을 확인하고 결함을 감지하기 위해 염료 침투 검사 또는 초음파 검사와 같은 비 파괴적 테스트 (NDT) 방법을 수행합니다.
열처리 (필요한 경우):
티타늄 합금과 특정 요구 사항에 따라, 열 처리는 스트레스를 완화하거나 재료 특성을 향상시키기 위해 수행 될 수 있습니다.이 단계는 플랜지 기계적 특성과 차원 안정성을 유지 보장.
최종 검사 및 시험:
차원 검사: 각 플랜지는 ASME B16.5 또는 고객의 요구 사항에 따라 지정된 허용도와 차원을 충족하는지 확인하기 위해 차원 검사를 받습니다.
시각 및 표면 검사: 플랜지 표면은 성능에 영향을 줄 수있는 불완전성 또는 결함을 위해 시각적으로 검사됩니다.
압력 테스트: 플랜지의 누출 밀도 및 압력 저항성을 확인하기 위해 수직 또는 공기 압력 테스트를 수행 할 수 있습니다.
표면 처리 및 마무리:
표면 코팅: 응용 분야에 따라 부식 저항을 강화하거나 미용을 개선하기 위해 소화 또는 소화 등 표면 처리가 적용 될 수 있습니다.
표시 및 식별: 각 플랜지는 재료 등급, 크기, 압력급 및 제조업체의 식별 등 필수 정보로 표시됩니다.
포장 및 운송:
모든 검사 및 테스트가 만족스럽게 완료되면, 티타늄 슬리프-온 플랜지는 운송 및 저장 과정에서 손상을 방지하기 위해 안전하게 포장됩니다.그 후 고객 또는 유통 센터에 배송됩니다..
7티타늄 플랜지 시험 인증서
EN 10204/3.1B 인증서:
This is a standard certificate that confirms compliance with the material specification and provides chemical composition and mechanical properties of the titanium alloy used in manufacturing the flanges제조업체가 발행하여 소재가 요구되는 표준을 충족하는지 확인합니다.
원자재 인증서:
이 인증서는 티타늄 플랜지 생산에 사용되는 원료에 대한 세부 정보를 제공합니다. 원료의 원산지, 그 구성,그리고 적용 가능한 재료 테스트 결과이것은 초기 재료 조달 단계부터 추적성과 품질 통제를 보장합니다.
100% 초음파 결함 탐지:
초음파 검사 (Ultrasonic testing, UT) 는 티타늄 플랜지의 내부 및 표면 결함을 탐지하는 데 사용되는 비 파괴적인 시험 방법이다.100% UT 커버리지는 모든 플랜지가 구조적 무결성이나 성능을 손상시킬 수있는 결함이 없는지 확인하기 위해 철저한 테스트를 받아야한다는 것을 의미합니다..
수정적 테스트:
이 테스트는 티타늄 플랜지를 물이나 다른 액체로 미리 정해진 압력 수준으로 압력을 가하는 것을 포함한다.그것은 누출 또는 변형없이 압력을 견딜 수있는 플랜지의 능력을 평가, 정해진 압력 등급과 안전 요구 사항을 충족시키는 것을 보장합니다.
제3자 검사 보고서:
이 보고서는 독립적인 제3자 검사 기관 또는 기관에 의해 수행됩니다. 그것은 티타늄 플랜지의 품질에 대한 편견 없는 평가를 제공합니다.적용되는 표준에 대한 준수 여부를 확인하는제조업체의 품질 보장 프로세스에 신뢰성을 더합니다.
