| 브랜드 이름: | LIHUA |
| 모델 번호: | LH-BL |
| 모크: | 1 조각 |
| 가격: | US dollar $30/pc--US dollar $180/pc |
| 지불 조건: | L/C, T/T, Western Union |
| 공급 능력: | 달 당 5000 PC |
UNS R50400 Gr.2 DIN 3.7035 단조 티타늄 송곳니 블라인드 플랜지 BL F2 150# 300# 600#
BL 플랜지는 블라인드 플랜지라고도 합니다.플랜지의 연결 형태입니다.실제로 중간에 구멍이 없는 플랜지입니다.그 기능 중 하나는 파이프라인의 끝을 막는 것이고 다른 하나는 유지보수 중에 파이프라인의 파편 제거를 용이하게 하는 것입니다.차단 효과에 관한 한 캡 및 플러그와 동일한 효과가 있습니다.하지만 플러그를 분해할 방법이 없고 바인드플랜지가 볼트로 고정되어 있어 분해가 매우 편리합니다.
제품 이름: 티타늄 블라인드 플랜지
기준: ANSI/ASME B16.5
자료: Gr1 Gr2 Gr5 Gr7 Gr12
신청: 화학 공업
단가: $25usd/pc-$85usd/pc
밀봉 표면: RF, FF, TG, RJ 등
크기: NPS 1/2 - NPS 24(DN 10 - 2000)
압력: 150#-2500#
표면: 광택 >
기술: 단조 및 CNC 가공
검사: UT% PT%<br/>
인증서: ISO9001, TUV 등
티타늄 BL 플랜지의 모든 품질 테스트:
시각적 테스트(VT)
초음파 검사(UT)
방사선 검사(RT)
자분탐상시험(MT)
침투 테스트/염료 침투(PT)
와전류 테스트(ET)
음향 방출(AE)

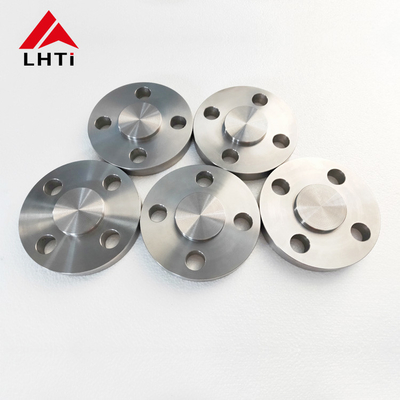

티타늄 BL 플랜지의 상세 이미지:
| 티타늄 블라인드 플랜지 클래스 150 | ||||||
| 명.파이프 크기 | 플랜지 직경 | 두꺼운 플랜지 | 올려진 얼굴 Dia. | 구멍 수 | 디아.볼트의 | 디아.볼트 서클의 |
| 1/2 | 3-1/2 | 7/16 | 1-3/8 | 4 | 1/2 | 2-3/8 |
| 3/4 | 3-7/8 | 1/2 | 1-11/16 | 4 | 1/2 | 2-3/4 |
| 1 | 4-1/4 | 9/16 | 2 | 4 | 1/2 | 3-1/8 |
| 1-1/4 | 4-5/8 | 5/8 | 2-1/2 | 4 | 1/2 | 3-1/2 |
| 1-1/2 | 5 | 11/16 | 2-7/8 | 4 | 1/2 | 3-7/8 |
| 2 | 6 | 3/4 | 3-5/8 | 4 | 5/8 | 4-3/4 |
| 2-1/2 | 7 | 7/8 | 4-1/8 | 4 | 5/8 | 5-1/2 |
| 삼 | 7-1/2 | 15/16 | 5 | 4 | 5/8 | 6 |
| 3-1/2 | 8-1/2 | 15/16 | 5-1/2 | 8 | 5/8 | 7 |
| 4 | 9 | 15/16 | 6-3/16 | 8 | 5/8 | 7-1/2 |
| 5 | 10 | 15/16 | 7-5/16 | 8 | 3/4 | 8-1/2 |
| 6 | 11 | 1 | 8-1/2 | 8 | 3/4 | 9-1/2 |
| 8 | 13-1/2 | 1-1/8 | 10-5/8 | 8 | 3/4 | 11-3/4 |
| 10 | 16 | 1-3/16 | 12-3/4 | 12 | 7/8 | 14-1/4 |
| 12 | 19 | 1-1/4 | 15 | 12 | 7/8 | 17 |
| 14 | 21 | 1-3/8 | 16-1/4 | 12 | 1 | 18-3/4 |
| 16 | 23-1/2 | 1-7/16 | 18-1/2 | 16 | 1 | 21-1/4 |
| 18 | 25 | 1-9/16 | 21 | 16 | 1-1/8 | 22-3/4 |
| 20 | 27-1/2 | 1-11/16 | 23 | 20 | 1-1/8 | 25 |
| 24 | 32 | 1-7/8 | 27-1/4 | 20 | 1-1/4 | 29-1/2 |
| 티타늄 블라인드 플랜지 클래스 300 | ||||||
| 명.파이프 크기 | 플랜지 직경 | 두꺼운 플랜지 | 올려진 얼굴 Dia. | 구멍 수 | 디아.볼트 | 디아.볼트 서클의 |
| 1/2 | 3-3/4 | 9/16 | 1-3/8 | 4 | 1/2 | 2-5/8 |
| 3/4 | 4-5/8 | 5/8 | 1-11/16 | 4 | 5/8 | 3-1/4 |
| 1 | 4-7/8 | 11/16 | 2 | 4 | 5/8 | 3-1/2 |
| 1-1/4 | 5-1/4 | 3/4 | 2-1/2 | 4 | 5/8 | 3-7/8 |
| 1-1/2 | 6-1/8 | 13/16 | 2-7/8 | 4 | 3/4 | 4-1/2 |
| 2 | 6-1/2 | 7/8 | 3-5/8 | 8 | 5/8 | 5 |
| 2-1/2 | 7-1/2 | 1 | 4-1/8 | 8 | 3/4 | 5-7/8 |
| 삼 | 8-1/4 | 1-1/8 | 5 | 8 | 3/4 | 6-5/8 |
