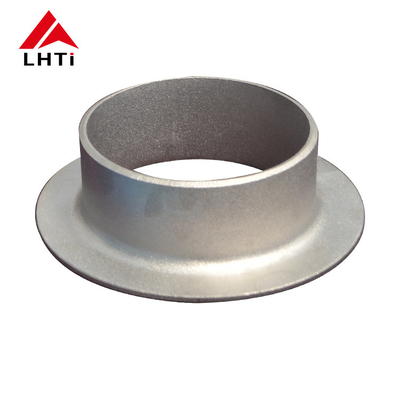

제품 상세정보
원래 장소: 바오지, 중국
브랜드 이름: LIHUA
인증: ISO9001, TUV etc.
모델 번호: LH-WN
지불과 운송 용어
최소 주문 수량: 5개 부분
가격: US dollar $25/pc--US dollar $85/pc
포장 세부 사항: 수출을 위한 합판 박스에 포함된 거품에 의해 감싸집니다
배달 시간: 3-15 작업 일수
지불 조건: L/C (신용장), 전신환, 웨스턴 유니온
공급 능력: 달 당 5000 PCS
제품 이름: |
티타늄 스텁 엔드 |
표준: |
ASME B16.9 |
소재: |
Gr1, Gr2, Gr5, Gr7, Gr12 |
적용: |
화학 산업 |
종류: |
짧은 패턴, 긴 패턴 |
크기: |
NPS1/2″-48″ (DN15-1200) |
벽 두께: |
Sch10s - Sch80s 이상 Sch160s |
서피스: |
산세, 연마, 샌드 블라스팅 |
기술: |
용접된 이음새가 없는 / |
점검: |
초음파 시험 & 자료 테스트 리포트 EN10204.3.1 |
제품 이름: |
티타늄 스텁 엔드 |
표준: |
ASME B16.9 |
소재: |
Gr1, Gr2, Gr5, Gr7, Gr12 |
적용: |
화학 산업 |
종류: |
짧은 패턴, 긴 패턴 |
크기: |
NPS1/2″-48″ (DN15-1200) |
벽 두께: |
Sch10s - Sch80s 이상 Sch160s |
서피스: |
산세, 연마, 샌드 블라스팅 |
기술: |
용접된 이음새가 없는 / |
점검: |
초음파 시험 & 자료 테스트 리포트 EN10204.3.1 |
GR2 티타늄 스터브 최종 가격 ASME B169
1우리 회사
16 년 이상 티타늄 제품의 선도적인 제조업체로서, 우리는 이탈리아, 러시아, 터키 및 칠레 등을 포함한 많은 국가에 티타늄 플랜지를 수출했습니다.우리 의 제품 의 품질 은 널리 인정 받고 있다그래서 우리 회사에 대한 신뢰를 가져야 합니다.
2. 티타늄 웰드 넥 플랜지 제품 정보
소재:Gr1, Gr2, Gr5, Gr7, Gr12
표준:ANSI B165, ASME B16.5, EN1092-1JIS B2220, DIN2627-2628
크기:1/2~30"NB, NPS 1/2 - NPS 24 (DN 10 - 2000).
기술: 매듭 없는 / 용접된 /콩과 CNC 가공
장점:
Gr2 티타늄 스터브 끝의 제품 정보
등급:GR1 GR2 GR5 GR7 GR9 GR12
표준:ASME B169
종류:짧은 패턴, 긴 패턴
테키크:톱니 없는/접속된
크기:NPS1/2′′-48′′ (DN15-1200)
벽 두께:Sch10s~Sch80s 또는 더 큰 Sch160s
표면:비늘, 닦기, 모래 분출
Gr2 티타늄 스터브 끝의 장점
낮은 밀도
높은 강도
우수한 부식 저항성
좋은 열전도성
정밀 제조
가벼운 무게
뛰어난 강도/중량 비율
고온 저항성
낮은 온도 저항성
장수기
Gr2 티타늄 스터브 끝의 상세한 이미지
Gr2 티타늄 스터브 끝의 적용
석유 및 가스 산업의 고압 파이프 라인
직물 및 종이 가공 장비
해양공학 및 조선
물 및 바닷물 서비스
산화 매체와 산화 산소를 포함하는 화학 공정
GR2 티타늄 스터브 끝의 건설 특징, 표준 및 이점
2등급 티타늄 피팅 끝은 상업적으로 순수한 2등급 티타늄 (UNS R50400) 으로 만든 톱 웰드 피팅이다. 그것은 두 부분으로 구성되어 있으며, 직선 파이프 섹션과 랩 섹션,그림 1에서 보여진 바와 같이일반적으로 랩 플랜지 또는 가스켓과 함께 볼트 된 조립체를 형성합니다. 직선 파이프 섹션의 외부 지름과 벽 두께는 파이프와 동일해야합니다.랩 두께 P는 nominal pipe wall thickness t보다 작지 않아야 합니다.랩 G의 지름은 RF 플랜지의 표준 가공 면과 일치합니다. 스트레스 농도를 피하기 위해 중첩 및 직선 파이프 섹션 사이에 필레트가 제공되어야합니다.필레 반지름 R은 랩 플랜지 또는 가스켓에 대해 결정된 반지름에 해당합니다.
300급 타이탄 스터브 끝에 대한 사양
| 스터브 끝 크기 | ||||||||||
| 노미 파이프 크기 |
플랜지 다이아 | 플랜지 딕 | 허브 디아, 기지 | 키운 얼굴 다이아. | 웰드 포인트에서 | - 아니 의 구멍 |
다이아 의 볼트 |
일일 볼트 원 |
지루함 다이아 |
길이 허브를 통해 |
| 1/2 | 3-3/4 | 9/16 | 1-1/2 | 1-3/8 | 0.84 | 4 | 2-5/8 | 1/2 | 0.62 | 2-1/16 |
| 3/4 | 4-5/8 | 5/8 | 1-7/8 | 1-11/16 | 1.05 | 4 | 3-1/4 | 5/8 | 0.82 | 2-1/4 |
| 1 | 4-7/8 | 11/16 | 2-1/8 | 2 | 1.32 | 4 | 3-1/2 | 5/8 | 1.05 | 7 월 16 일 |
| 1-1/4 | 5-1/4 | 3/4 | 2-1/2 | 2-1/2 | 1.66 | 4 | 3-7/8 | 5/8 | 1.38 | 9 월 16 일 |
| 1-1/2 | 6-1/8 | 13/16 | 2-3/4 | 2-7/8 | 1.90 | 4 | 4-1/2 | 3/4 | 1.61 | 2-11/16 |
| 2 | 6-1/2 | 7/8 | 3-5/16 | 3-5/8 | 2.38 | 8 | 5 | 5/8 | 2.07 | 2-3/4 |
| 2-1/2 | 7-1/2 | 1 | 3-15/16 | 4-1/8 | 2.88 | 8 | 5-7/8 | 3/4 | 2.47 | 3 |
| 3 | 8-1/4 | 1-1/8 | 4-5/8 | 5 | 3.50 | 8 | 6-5/8 | 3/4 | 3.07 | 3-1/8 |

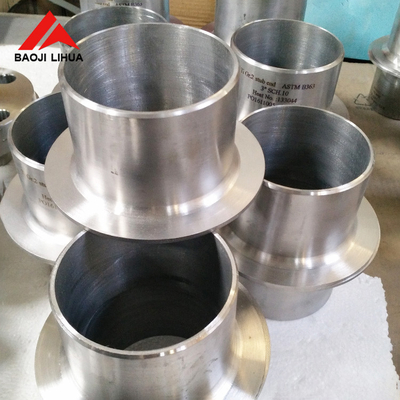

4. 자세한 이미지티타늄 스터브 끝
(2) 시험티타늄 스터브 끝
5. 티타늄 웰드 넥 플랜지 관련 제품
6티타늄 웰드 목 플랜지의 모든 테스트
시각 테스트 (VT)
초음파 검사 (UT)
방사선 검사 (RT)
자기 입자 검사 (MT)
침투성 검사/ 염료 침투성 (PT)
에디 전류 테스트 (ET)
소음 배출 (AE)
7. 튼튼성 요구 사항티타늄 스터브 끝
| 등급 | 팽창 강도 (min) | 양력 (min) | 연장 (%) | ||
| ksi | M Pa | ksi | M Pa | ||
| 1 | 35 | 240 | 20 | 138 | 24 |
| 2 | 50 | 345 | 40 | 275 | 20 |
| 5 | 130 | 895 | 120 | 828 | 10 |
| 7 | 50 | 345 | 40 | 275 | 20 |
| 12 | 70 | 438 | 50 | 345 | 18 |
