| 브랜드 이름: | LIHUA |
| 모델 번호: | LH-WN |
| 모크: | 5개 부분 |
| 가격: | US dollar $25/pc--US dollar $85/pc |
| 지불 조건: | L/C (신용장), 전신환, 웨스턴 유니온 |
| 공급 능력: | 달 당 50000 PC |
고압 WN RF 티타늄 편평면은 화학 산업 피연마면을 위한 네크 플렌지 6을 " 용접합니다

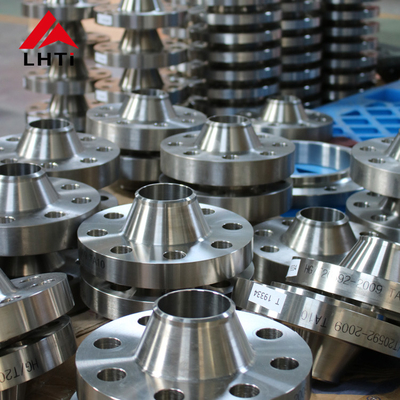

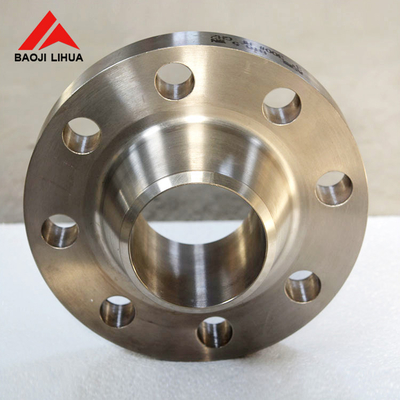

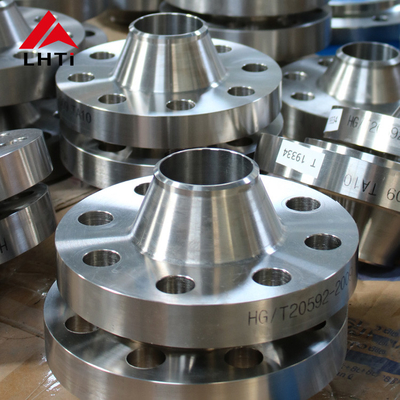

티타늄 웰드 네크 플렌지
티타늄 웰드 네크 플렌지는 압력 또는 온도의 큰 변동과 파이프라인 또는 고온, 고압과 저온과 파이프라인에 적합하고, 비싸고 가연성이고 폭발적 미디어를 옮기는 파이프라인을 위해 또한 사용됩니다. 티타늄 웰드 네크 플렌지는 변형되도록 쉽고 잘 밀봉되지 않고, 넓게 사용합니다.
재료 : Gr1, Gr2, Gr5, Gr7, Gr12
표준 : ANSI B16.5, ASME B16.5, EN1092-1, JIS B2220, DIN2627-2628
분류하세요 : 1/2 ~ 30 NB, NPS 1/2 - NPS 24 (DN 10 - 2000년) .
압력 클라아제 : PN0.25~32Mpa/ (DIN) PN6,PN10,PN16,PN25 PN250/ 150LB, 250LB,300LB, 400 LB,500LB, 600 LB,900LB, 1500LB,2500LB.
밀봉면 : RF, FF, TG, RJ 기타 등등.
기술 : 기계화된 프로게드와 CNC
| 티타늄 웰드 네크 플렌지 클래스 150 | ||||||||||
| Nom. 관경 | 플랜지 Dia. | 플랜지 두께 | 허브 Dia. 기본적으로 | 부낸표면 Dia. | 허브 Dia. 용접물 포인트에 | 구멍의 번호 | Dia. 볼트의 | Dia. 볼트엔의 | Dia를 지녔습니다. | 허브를 통한 길이 |
| 1/2 | 3-1/2 | 7/16 | 1-3/16 | 1-3/8 | 0.84 | 4 | 1/2 | 2-3/8 | 0.62 | 1-7/8 |
| 3/4 | 3-7/8 | 1/2 | 1-1/2 | 1-11/16 | 1.05 | 4 | 1/2 | 2-3/4 | 0.82 | 2-1/16 |
| 1 | 4-1/4 | 9/16 | 1-15/16 | 2 | 1.32 | 4 | 1/2 | 3-1/8 | 1.05 | 2-3/16 |
| 1-1/4 | 4-5/8 | 5/8 | 2-5/16 | 2-1/2 | 1.66 | 4 | 1/2 | 3-1/2 | 1.38 | 2-1/4 |
| 1-1/2 | 5 | 11/16 | 2-9/16 | 2-7/8 | 1.90 | 4 | 1/2 | 3-7/8 | 1.61 | 2-7/16 |
| 2 | 6 | 3/4 | 3-1/16 | 3-5/8 | 2.38 | 4 | 5/8 | 4-3/4 | 2.07 | 2-1/2 |
| 2-1/2 | 7 | 7/8 | 3-9/16 | 4-1/8 | 2.88 | 4 | 5/8 | 5-1/2 | 2.47 | 2-3/4 |
| 3 | 7-1/2 | 15/16 | 4-1/4 | 5 | 3.50 | 4 | 5/8 | 6 | 3.07 | 2-3/4 |
| 3-1/2 | 8-1/2 | 15/16 | 4-13/16 | 5-1/2 | 4.00 | 8 | 5/8 | 7 | 3.55 | 2-13/16 |
| 4 | 9 | 15/16 | 5-5/16 | 6-3/16 | 4.50 | 8 | 5/8 | 7-1/2 | 4.03 | 3 |
| 5 | 10 | 15/16 | 6-7/16 | 7-5/16 | 5.56 | 8 | 3/4 | 8-1/2 | 5.05 | 3-1/2 |
| 6 | 11 | 1 | 7-9/16 | 8-1/2 | 6.63 | 8 | 3/4 | 9-1/2 | 6.07 | 3-1/2 |
| 8 | 13-1/2 | 1-1/8 | 9-11/16 | 10-5/8 | 8.63 | 8 | 3/4 | 11-3/4 | 7.98 | 4 |
| 10 | 16 | 1-3/16 | 12 | 12-3/4 | 10.75 | 12 | 7/8 | 14-1/4 | 10.02 | 4 |
| 12 | 19 | 1-1/4 | 14-3/8 | 15 | 12.75 | 12 | 7/8 | 17 | 12.00 | 4-1/2 |
| 14 | 21 | 1-3/8 | 15-3/4 | 16-1/4 | 14.00 | 12 | 1 | 18-3/4 | 13.25 | 5 |
| 16 | 23-1/2 | 1-7/16 | 18 | 18-1/2 | 16.00 | 16 | 1 | 21-1/4 | 15.25 | 5 |
| 18 | 25 | 1-9/16 | 19-7/8 | 21 | 18.00 | 16 | 1-1/8 | 22-3/4 | 17.25 | 5-1/2 |
| 20 | 27-1/2 | 1-11/16 | 22 | 23 | 20.00 | 20 | 1-1/8 | 25 | 19.25 | 5-11/16 |
| 24 | 32 | 1-7/8 | 26-1/8 | 27-1/4 | 24.00 | 20 | 1-1/4 | 29-1/2 | 23.25 | 6 |
상세한 이미지
애플리케이션
생산 과정
우리의 공장
주식
모든 테스트
시각적 테스트 (VT)
초음파 시험 (으뜸음)
방사선 투과 시험 (RT)
자분 탐상 검사 (MT)
형광 탐상 / 염료는 (PT)를 관통합니다
와류 시험 (ET)
음향 발행(AE)
품질 검사
패키징
