제품 상세정보
원래 장소: 바오지, 중국
브랜드 이름: LIHUA
인증: ISO9001, TUV etc.
모델 번호: LH-WN
지불과 운송 용어
최소 주문 수량: 5개 부분
가격: US dollar $25/pc--US dollar $85/pc
포장 세부 사항: 수출을 위한 합판 박스에 포함된 거품에 의해 감싸집니다
배달 시간: 3-15 작업 일수
지불 조건: L/C (신용장), 전신환, 웨스턴 유니온
공급 능력: 달 당 5000 PC
제품 이름: |

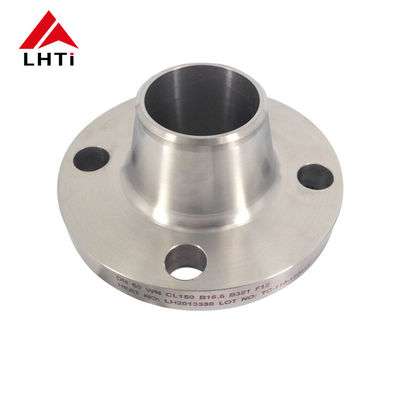

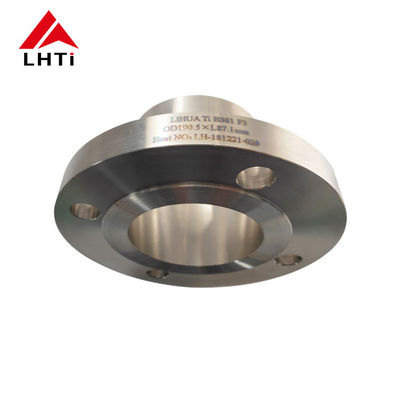

티타늄 웰드 넥 플랜지 |
표준: |
ASME B16.5 |
소재: |
Gr1, Gr2, Gr5, Gr7, Gr12 |
적용: |
화학 산업 |
밀봉면: |
RF |
크기: |
NPS 1/2 - NPS 24 (DN 10 - 2000년) |
압력: |
150#-2500# |
표면: |
닦습니다 |
기술: |
기계화된 안출되고 CNC |
점검: |
초음파 시험 & 자료 테스트 리포트 EN10204.3.1 |
제품 이름: |
티타늄 웰드 넥 플랜지 |
표준: |
ASME B16.5 |
소재: |
Gr1, Gr2, Gr5, Gr7, Gr12 |
적용: |
화학 산업 |
밀봉면: |
RF |
크기: |
NPS 1/2 - NPS 24 (DN 10 - 2000년) |
압력: |
150#-2500# |
표면: |
닦습니다 |
기술: |
기계화된 안출되고 CNC |
점검: |
초음파 시험 & 자료 테스트 리포트 EN10204.3.1 |
윗면 용접 목 WN RF 티타늄 플랜지 제조업체
1. 티타늄 웰드 넥 플랜지 제품 정보
| 제품 | 티타늄 용접 목 플랜지 |
| 항목 이름 | 윗면 용접 목 WN RF 티타늄 플랜지 제조업체 |
| 적용 | 화학 산업 |
| 표준 | ANSI B165, ASME B16.5, EN1092-1JIS B2220, DIN2627-2628 |
| 소재 | Gr1, Gr2, Gr5, Gr7, Gr12 |
| 크기 | 1/2"~ 30"NB, NPS 1/2 - NPS 24 (DN 10 - 2000) |
| 압력 | PN0.25~32Mpa/ (DIN) PN6,PN10,PN16,PN25 하지만 PN250/ 150LB, 250LB, 300LB, 400LB, 500LB, 600LB, 900LB, 1500LB, 2500LB |
| 봉인 표면 | RF, FF, TG, RJ 등 |
| 기술 | 콩과 CNC 가공 |
1 류 UNS R50250 비연금 티타늄
등급 2~UNS R50400.
등급 7~UNS R52400. 합금되지 않은 티타늄과 0.12~0.25%의 팔라디움
12 ̊UNS R53400급 티타늄 합금 (0.3% 몰리브덴, 0.8% 니켈)
2티타늄 웰드 넥 플랜지 사양
150급 티타늄 웰드 넥 플랜지 사양
| 150급 티타늄 웰드 넥 플랜지 | ||||||||||
| 노미 파이프 크기 |
플랜지 다이아 | 플랜지 두께 | 허브 디아, 기지 | 키운 얼굴 다이아. | 웰드 포인트에서 | - 아니 의 구멍 |
다이아 의 볼트 |
일일 볼트 원 |
지루함 다이아 |
길이 허브를 통해 |
| 1/2 | 3-1/2 | 7/16 | 1-3/16 | 1-3/8 | 0.84 | 4 | 1/2 | 2-3/8 | 0.62 | 1-7/8 |
| 3/4 | 3-7/8 | 1/2 | 1-1/2 | 1-11/16 | 1.05 | 4 | 1/2 | 2-3/4 | 0.82 | 2-1/16 |
| 1 | 4-1/4 | 9/16 | 1-15/16 | 2 | 1.32 | 4 | 1/2 | 3-1/8 | 1.05 | 2-3/16 |
| 1-1/4 | 4-5/8 | 5/8 | 2-5/16 | 2-1/2 | 1.66 | 4 | 1/2 | 3-1/2 | 1.38 | 2-1/4 |
| 1-1/2 | 5 | 11/16 | 9 월 16 일 | 2-7/8 | 1.90 | 4 | 1/2 | 3-7/8 | 1.61 | 7 월 16 일 |
| 2 | 6 | 3/4 | 3-1/16 | 3-5/8 | 2.38 | 4 | 5/8 | 4-3/4 | 2.07 | 2-1/2 |
| 2-1/2 | 7 | 7/8 | 9 월 16 일 | 4-1/8 | 2.88 | 4 | 5/8 | 5-1/2 | 2.47 | 2-3/4 |
| 3 | 7-1/2 | 15/16 | 4-1/4 | 5 | 3.50 | 4 | 5/8 | 6 | 3.07 | 2-3/4 |
| 3-1/2 | 8-1/2 | 15/16 | 4-13/16 | 5-1/2 | 4.00 | 8 | 5/8 | 7 | 3.55 | 2-13/16 |
| 4 | 9 | 15/16 | 5-5/16 | 6-3/16 | 4.50 | 8 | 5/8 | 7-1/2 | 4.03 | 3 |
| 5 | 10 | 15/16 | 6-7/16 | 7-5/16 | 5.56 | 8 | 3/4 | 8-1/2 | 5.05 | 3-1/2 |
| 6 | 11 | 1 | 7-9/16 | 8-1/2 | 6.63 | 8 | 3/4 | 9-1/2 | 6.07 | 3-1/2 |
| 8 | 13-1/2 | 1-1/8 | 9-11/16 | 10-5/8 | 8.63 | 8 | 3/4 | 11-3/4 | 7.98 | 4 |
| 10 | 16 | 1-3/16 | 12 | 12-3/4 | 10.75 | 12 | 7/8 | 14/4 | 10.02 | 4 |
| 12 | 19 | 1-1/4 | 14-3/8 | 15 | 12.75 | 12 | 7/8 | 17 | 12.00 | 4-1/2 |
| 14 | 21 | 1-3/8 | 15-3/4 | 16/1/4 | 14.00 | 12 | 1 | 18-3/4 | 13.25 | 5 |
| 16 | 23-1/2 | 7 월 16 일 | 18 | 18-1/2 | 16.00 | 16 | 1 | 21-1/4 | 15.25 | 5 |
| 18 | 25 | 1/9/16 | 19-7/8 | 21 | 18.00 | 16 | 1-1/8 | 22-3/4 | 17.25 | 5-1/2 |
| 20 | 27-1/2 | 1-11/16 | 22 | 23 | 20.00 | 20 | 1-1/8 | 25 | 19.25 | 5-11/16 |
| 24 | 32 | 1-7/8 | 26-1/8 | 27-1/4 | 24.00 | 20 | 1-1/4 | 29/1/2 | 23.25 | 6 |
300급 티타늄 용접 목 플랜지 사양
| 300급 티타늄 웰드 넥 플랜지 | ||||||||||
| 노미 파이프 크기 |
플랜지 다이아 | 플랜지 딕 | 허브 디아, 기지 | 키운 얼굴 다이아. | 웰드 포인트에서 | - 아니 의 구멍 |
다이아 의 볼트 |
일일 볼트 원 |
지루함 다이아 |
길이 허브를 통해 |
| 1/2 | 3-3/4 | 9/16 | 1-1/2 | 1-3/8 | 0.84 | 4 | 2-5/8 | 1/2 | 0.62 | 2-1/16 |
| 3/4 | 4-5/8 | 5/8 | 1-7/8 | 1-11/16 | 1.05 | 4 | 3-1/4 | 5/8 | 0.82 | 2-1/4 |
| 1 | 4-7/8 | 11/16 | 2-1/8 | 2 | 1.32 | 4 | 3-1/2 | 5/8 | 1.05 | 7 월 16 일 |
| 1-1/4 | 5-1/4 | 3/4 | 2-1/2 | 2-1/2 | 1.66 | 4 | 3-7/8 | 5/8 | 1.38 | 9 월 16 일 |
| 1-1/2 | 6-1/8 | 13/16 | 2-3/4 | 2-7/8 | 1.90 | 4 | 4-1/2 | 3/4 | 1.61 | 2-11/16 |
| 2 | 6-1/2 | 7/8 | 3-5/16 | 3-5/8 | 2.38 | 8 | 5 | 5/8 | 2.07 | 2-3/4 |
| 2-1/2 | 7-1/2 | 1 | 3-15/16 | 4-1/8 | 2.88 | 8 | 5-7/8 | 3/4 | 2.47 | 3 |
| 3 | 8-1/4 | 1-1/8 | 4-5/8 | 5 | 3.50 | 8 | 6-5/8 | 3/4 | 3.07 | 3-1/8 |
3우리 회사
4. 티타늄 웰드 목 플랜지의 상세한 이미지
(1) 원료
(2) 장비
(3) 연결
4. 티타늄 웰드 목 플랜지 패키지
티타늄 용접 목 플랜지는 석유화학, 석유 및 가스, 전력 생산, 대량 액체 운송, 화학, 의약품, 직물 및 종이 제조,직물 및 기타. 티타늄 웰드 목 플랜지는 운송 중에 손상이 없도록 포장됩니다. 수출의 경우, 표준 수출 포장지는 접합판 상자에 이루어집니다. 표시는 필요에 따라 만들 수 있습니다.
5. 티타늄 용접 목 플랜지의 모든 테스트
시각 테스트 (VT)
초음파 검사 (UT)
방사선 검사 (RT)
자기 입자 검사 (MT)
침투성 검사/ 염료 침투성 (PT)
에디 전류 테스트 (ET)
소음 배출 (AE)
