제품 상세정보
원래 장소: 바오지, 중국
브랜드 이름: LIHUA
인증: ISO9001, TUV etc.
모델 번호: LH-WT
지불과 운송 용어
최소 주문 수량: 1개 부분
가격: US dollar $10/pc--US dollar $200/pc
포장 세부 사항: 수출을 위한 합판 박스
배달 시간: 5-25 작업 일수
지불 조건: L/C (신용장), 전신환, 웨스턴 유니온
공급 능력: 달 당 50000 PC
표준: |
ASME B16.9 |
소재: |
Gr1 GR2 |
적용: |
관 접속 |
외부 지름: |
1/2 -48 |
벽 두께: |
S5s-S160s |
기술: |
용접된 이음새가 없는 / |
표준: |
ASME B16.9 |
소재: |
Gr1 GR2 |
적용: |
관 접속 |
외부 지름: |
1/2 -48 |
벽 두께: |
S5s-S160s |
기술: |
용접된 이음새가 없는 / |

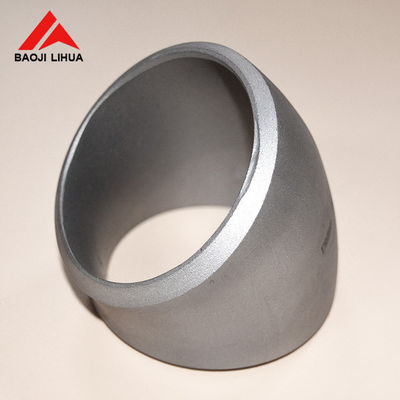

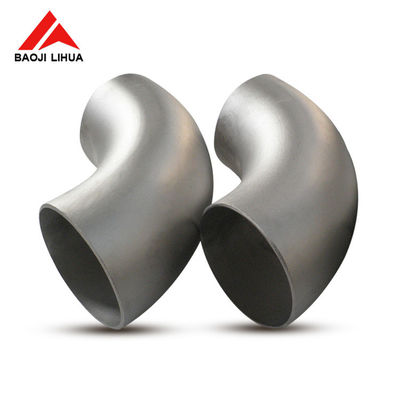

45도 90도 티타늄 팔꿈치 gr1 gr2 파이프 연결을 위한 티타늄 구부러기
1티타늄 팔꿈치의 장점
2티타늄 엘코브의 제품 정보
등급:GR1 GR2 GR7 GR12
표준:ASTM B363, ASME SB363, ASME B169, ANSI B16.9JIS, ISO, BS, DN 등
적용:화학 산업
종류:45도 팔꿈치, 90도 팔꿈치, 180도 팔꿈치
2형:긴 반사, 짧은 반사
기술:톱니도 없이 용접
외부 지름:1/2"-48" ((DN15-DN1200)
벽 두께:S5s-S160s
10S 라이트 NPS | 40S 표준 NPS | ||||||||||||||||
이름용 파이프 크기 | 외부 지름 | 중앙에서 얼굴로 | 벽 두께 | 내부 지름 | 대략, 파운드/킬로그램에서 Wt | 벽 두께 | 내부 지름 | 대략, 파운드/킬로그램에서 Wt | |||||||||
안쪽 | mm | 안쪽 | mm | 안쪽 | mm | 안쪽 | mm | 안쪽 | mm | lb | 1kg | 안쪽 | mm | 안쪽 | mm | lb | 1kg |
1/2인치 | 15 | 0.84 | 21.34 | 0.63 | 15.88 | 0.08 | 2.11 | 0.67 | 17.12 | 0.04 | 0.02 | 0.11 | 2.77 | 0.62 | 15.80 | 0.05 | 0.02 |
3/4′′ | 20 | 1.05 | 26.67 | 0.44 | 11.11 | 0.08 | 2.11 | 0.88 | 22.45 | 0.04 | 0.02 | 0.11 | 2.87 | 0.82 | 20.93 | 0.05 | 0.02 |
1인치 | 25 | 1.32 | 33.40 | 0.88 | 22.23 | 0.11 | 2.77 | 1.10 | 27.86 | 0.11 | 0.05 | 0.13 | 3.38 | 1.05 | 26.64 | 0.14 | 0.06 |
1-1/4′′ | 32 | 1.66 | 42.16 | 1.00 | 25.40 | 0.11 | 2.77 | 1.44 | 36.63 | 0.14 | 0.06 | 0.14 | 3.56 | 1.38 | 35.05 | 0.22 | 0.10 |
1-1/2인치 | 40 | 1.90 | 48.26 | 1.13 | 28.58 | 0.11 | 2.77 | 1.68 | 42.72 | 0.22 | 0.10 | 0.15 | 3.68 | 1.61 | 40.89 | 0.28 | 0.13 |
2인치 | 50 | 2.38 | 60.33 | 1.38 | 34.93 | 0.11 | 2.77 | 2.16 | 54.79 | 0.32 | 0.15 | 0.15 | 3.91 | 2.07 | 52.50 | 0.50 | 0.23 |
2 1/2인치 | 65 | 2.88 | 73.03 | 1.75 | 44.45 | 0.12 | 3.05 | 2.64 | 66.93 | 0.61 | 0.28 | 0.20 | 5.16 | 2.47 | 62.71 | 0.97 | 0.44 |
3인치 | 80 | 3.50 | 88.90 | 2.00 | 50.80 | 0.12 | 3.05 | 3.26 | 82.80 | 0.79 | 0.36 | 0.22 | 5.49 | 3.07 | 77.93 | 1.36 | 0.62 |
3-1/2′′ | 90 | 4.00 | 101.60 | 2.25 | 57.15 | 0.12 | 3.05 | 3.76 | 95.50 | 0.95 | 0.43 | 0.23 | 5.74 | 3.55 | 90.12 | 1.79 | 0.81 |
4인치 | 100 | 4.50 | 114.30 | 2.50 | 63.50 | 0.12 | 3.05 | 4.26 | 108.20 | 1.36 | 0.62 | 0.24 | 6.02 | 4.03 | 102.26 | 2.63 | 1.19 |
5인치 | 125 | 5.56 | 141.30 | 3.13 | 79.38 | 0.13 | 3.40 | 5.30 | 134.49 | 2.29 | 1.04 | 0.26 | 6.55 | 5.05 | 128.19 | 4.33 | 1.96 |
6인치 | 150 | 6.63 | 168.28 | 3.75 | 95.25 | 0.13 | 3.40 | 6.36 | 161.47 | 3.43 | 1.56 | 0.28 | 7.11 | 6.07 | 154.05 | 6.86 | 3.11 |
8인치 | 200 | 8.63 | 219.08 | 5.00 | 127.00 | 0.15 | 3.76 | 8.33 | 211.56 | 6.75 | 3.06 | 0.32 | 8.18 | 7.98 | 202.72 | 13.50 | 6.12 |
10인치 | 250 | 10.75 | 273.05 | 6.25 | 158.75 | 0.17 | 4.19 | 10.42 | 264.67 | 12.50 | 5.67 | 0.37 | 9.27 | 10.02 | 254.51 | 24.50 | 11.11 |
12인치 | 300 | 12.75 | 323.85 | 7.50 | 190.50 | 0.18 | 4.57 | 12.39 | 314.71 | 17.00 | 7.71 | 0.38 | 9.53 | 12.00 | 304.80 | 37.50 | 17.01 |
14인치 | 350 | 14.00 | 355.60 | 8.75 | 222.25 | 0.19 | 4.78 | 13.62 | 346.05 | 23.00 | 10.43 | 0.38 | 9.53 | 13.25 | 336.55 | 44.50 | 20.18 |
16인치 | 400 | 16.00 | 406.40 | 10.00 | 254.00 | 0.19 | 4.78 | 15.62 | 396.85 | 30.00 | 13.61 | 0.38 | 9.53 | 15.25 | 387.35 | 58.00 | 26.30 |
18인치 | 450 | 18.00 | 457.20 | 11.25 | 285.75 | 0.19 | 4.78 | 17.62 | 447.65 | 38.00 | 17.23 | 0.38 | 9.53 | 17.25 | 438.15 | 75.00 | 34.01 |
20인치 | 500 | 20.00 | 508.00 | 12.50 | 317.50 | 0.22 | 5.54 | 19.56 | 496.93 | 63.00 | 28.57 | 0.38 | 9.53 | 19.25 | 488.95 | 94.00 | 42.63 |
24인치 | 600 | 24.00 | 609.60 | 15.00 | 381.00 | 0.25 | 6.35 | 23.50 | 596.90 | 89.00 | 40.36 | 0.38 | 9.53 | 23.25 | 590.55 | 133.00 | 60.32 |
10S 라이트 NPS | 40S 표준 NPS | ||||||||||||||||
이름용 파이프 크기 | 외부 지름 | 중앙에서 얼굴로 | 내부 지름 | 벽 두께 | 대략, 파운드/킬로그램에서 Wt. | 내부 지름 | 벽 두께 | 대략, 파운드/킬로그램에서 Wt | |||||||||
안쪽 | mm | 안쪽 | mm | 안쪽 | mm | 안쪽 | mm | 안쪽 | mm | lb | 1kg | 안쪽 | mm | 안쪽 | mm | lb | 1kg |
1/2인치 | 15 | 0.84 | 21.34 | 1.50 | 38.10 | 0.67 | 17.12 | 0.08 | 2.11 | 0.08 | 0.04 | 0.62 | 15.80 | 0.11 | 2.77 | 0.10 | 0.05 |
3/4′′ | 20 | 1.05 | 26.67 | 1.13 | 28.58 | 0.88 | 22.45 | 0.08 | 2.11 | 0.09 | 0.04 | 0.82 | 20.93 | 0.11 | 2.87 | 0.11 | 0.05 |
1인치 | 25 | 1.32 | 33.40 | 1.50 | 38.10 | 1.10 | 27.86 | 0.11 | 2.77 | 0.17 | 0.08 | 1.05 | 26.64 | 0.13 | 3.38 | 0.20 | 0.09 |
1-1/4′′ | 32 | 1.66 | 42.16 | 1.88 | 47.63 | 1.44 | 36.63 | 0.11 | 2.77 | 0.29 | 0.13 | 1.38 | 35.05 | 0.14 | 3.56 | 0.32 | 0.15 |
1-1/2인치 | 40 | 1.90 | 48.26 | 2.25 | 57.15 | 1.68 | 42.72 | 0.11 | 2.77 | 0.39 | 0.18 | 1.61 | 40.89 | 0.15 | 3.68 | 0.50 | 0.23 |
2인치 | 50 | 2.38 | 60.33 | 3.00 | 76.20 | 2.16 | 54.79 | 0.11 | 2.77 | 0.65 | 0.29 | 2.07 | 52.50 | 0.15 | 3.91 | 0.89 | 0.40 |
2 1/2인치 | 65 | 2.88 | 73.03 | 3.75 | 95.25 | 2.64 | 66.93 | 0.12 | 3.05 | 1.08 | 0.49 | 2.47 | 62.71 | 0.20 | 5.16 | 1.72 | 0.78 |
3인치 | 80 | 3.50 | 88.90 | 4.50 | 114.30 | 3.26 | 82.80 | 0.12 | 3.05 | 1.54 | 0.70 | 3.07 | 77.93 | 0.22 | 5.49 | 2.75 | 1.25 |
3-1/2′′ | 90 | 4.00 | 101.60 | 5.25 | 133.35 | 3.76 | 95.50 | 0.12 | 3.05 | 2.14 | 0.97 | 3.55 | 90.12 | 0.23 | 5.74 | 3.57 | 1.62 |
4인치 | 100 | 4.50 | 114.30 | 6.00 | 152.40 | 4.26 | 108.20 | 0.12 | 3.05 | 2.72 | 1.23 | 4.03 | 102.26 | 0.24 | 6.02 | 5.26 | 2.39 |
5인치 | 125 | 5.56 | 141.30 | 7.50 | 190.50 | 5.30 | 134.49 | 0.13 | 3.40 | 4.58 | 2.08 | 5.05 | 128.19 | 0.26 | 6.55 | 8.65 | 3.92 |
6인치 | 150 | 6.63 | 168.28 | 9.00 | 228.60 | 6.36 | 161.47 | 0.13 | 3.40 | 6.86 | 3.11 | 6.07 | 154.05 | 0.28 | 7.11 | 13.75 | 6.24 |
8인치 | 200 | 8.63 | 219.08 | 12.00 | 304.80 | 8.33 | 211.56 | 0.15 | 3.76 | 13.50 | 6.12 | 7.98 | 202.72 | 0.32 | 8.18 | 27.00 | 12.24 |
10인치 | 250 | 10.75 | 273.05 | 15.00 | 381.00 | 10.42 | 264.67 | 0.17 | 4.19 | 25.00 | 11.34 | 10.02 | 254.51 | 0.37 | 9.27 | 48.50 | 22.00 |
12인치 | 300 | 12.75 | 323.85 | 18.00 | 457.20 | 12.39 | 314.71 | 0.18 | 4.57 | 34.00 | 15.42 | 12.00 | 304.80 | 0.38 | 9.53 | 75.00 | 34.01 |
14인치 | 350 | 14.00 | 355.60 | 21.00 | 533.40 | 13.62 | 346.05 | 0.19 | 4.78 | 46.00 | 20.86 | 13.25 | 336.55 | 0.38 | 9.53 | 89.00 | 40.36 |
16인치 | 400 | 16.00 | 406.40 | 24.00 | 609.60 | 15.62 | 396.85 | 0.19 | 4.78 | 60.00 | 27.21 | 15.25 | 387.35 | 0.38 | 9.53 | 116.00 | 52.61 |
18인치 | 450 | 18.00 | 457.20 | 27.00 | 685.80 | 17.62 | 447.65 | 0.19 | 4.78 | 75.00 | 34.01 | 17.25 | 438.15 | 0.38 | 9.53 | 154.00 | 69.84 |
20인치 | 500 | 20.00 | 508.00 | 30.00 | 762.00 | 19.56 | 496.93 | 0.22 | 5.54 | 126.00 | 57.14 | 19.25 | 488.95 | 0.38 | 9.53 | 189.00 | 85.71 |
24인치 | 600 | 24.00 | 609.60 | 36.00 | 914.40 | 23.50 | 596.90 | 0.25 | 6.35 | 177.00 | 80.27 | 23.25 | 590.55 | 0.38 | 9.53 | 265.00 | 120.18 |

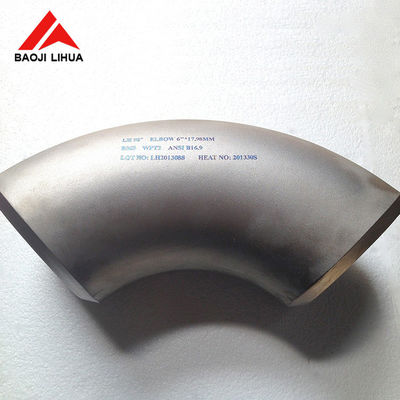

3티타늄 팔꿈치의 상세한 이미지
4티타늄 팔꿈치
5. 티타늄 팔꿈치의 관련 제품
6티타늄 팔꿈치의 적용
7티타늄 팔꿈치의 화학적 성분
ASTM 번호 | Fmax | 최대 | Nmax | Cmax | H 최대 | Pd | 알 | 발 |
1등급 | 0.2 | 0.18 | 0.03 | 0.1 | 0.015 | - | - | 티 |
2급 | 0.3 | 0.25 | 0.03 | 0.1 | 0.015 | - | - | 티 |
ASTM 등급 | 팽창 강도 | 생산력 | 연장분 % | ||
ksi | MPa | ksi | MPa | ||
1등급 | 35 | 240 | 25 | 170 | 30 |
2급 | 58 | 400 | 40 | 275 | 25 |
9우리 회사
16 년 이상 티타늄 제품의 선도적인 제조업체로서, 우리는 이탈리아, 터키, 한국 및 칠레 등을 포함한 많은 국가에 티타늄 팔꿈치를 수출했습니다.우리 의 제품 의 품질 은 널리 인정 받고 있다그래서 우리 회사에 대한 신뢰를 가져야 합니다.
