제품 상세정보
원래 장소: 바오지, 중국
브랜드 이름: LIHUA
인증: ISO9001, TUV etc.
모델 번호: LH-WN
지불과 운송 용어
최소 주문 수량: 5개 부분
가격: US dollar $25/pc--US dollar $85/pc
포장 세부 사항: 수출을 위한 합판 박스에 포함된 거품에 의해 감싸집니다
배달 시간: 3-15 작업 일수
지불 조건: L/C (신용장), 전신환, 웨스턴 유니온
공급 능력: 달 당 5000 PC
상품 이름: |
티타늄 WN 플랜지 |
표준: |
ASME B16.5 |
재료: |
Gr1, Gr2, Gr5, Gr7, Gr12 |
애플리케이션: |
화학 산업 |
밀봉면: |
RF, FF, TG, RJ Etc. |
사이즈: |
NPS 1/2 - NPS 24 (DN 10 - 2000년) |
압력: |
150#-2500# |
서피스: |
닦습니다 |
기술: |
기계화된 안출되고 CNC |
점검: |
초음파 시험 & 자료 테스트 리포트 EN10204.3.1 |
상품 이름: |
티타늄 WN 플랜지 |
표준: |
ASME B16.5 |
재료: |
Gr1, Gr2, Gr5, Gr7, Gr12 |
애플리케이션: |
화학 산업 |
밀봉면: |
RF, FF, TG, RJ Etc. |
사이즈: |
NPS 1/2 - NPS 24 (DN 10 - 2000년) |
압력: |
150#-2500# |
서피스: |
닦습니다 |
기술: |
기계화된 안출되고 CNC |
점검: |
초음파 시험 & 자료 테스트 리포트 EN10204.3.1 |

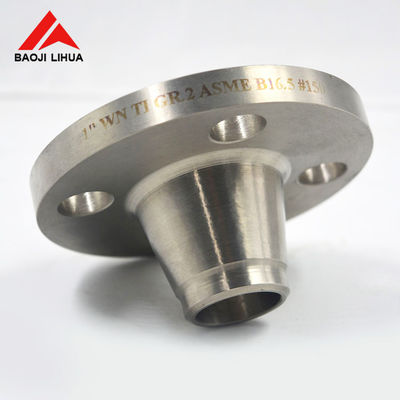

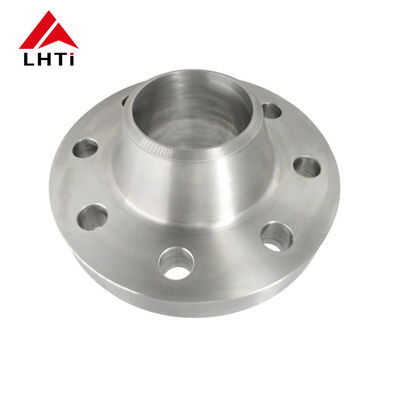

용접되는 고압은 화학 산업을 위한 티타늄 플랜지 WN 플랜지를 목을 자릅니다
1. 우리의 회사
16년 이상간 티타늄 제품의 선두 제조업체로서, 이탈리아, 러시아, 터키와 칠레 등을 포함하여 우리는 많은 국가에 티타늄 플랜지를 수출했습니다. 자사 제품의 품질은 넓게 인지됩니다. 그래서 당신은 우리의 회사를 신뢰하여야 합니다.
2. 티타늄 웰드 네크 플렌지의 제품 정보
재료 : Gr1, Gr2, Gr5, Gr7, Gr12
표준 : ANSI B16.5, ASME B16.5, EN1092-1, JIS B2220, DIN2627-2628
분류하세요 : 1/2 ~ 30 NB, NPS 1/2 - NPS 24 (DN 10 - 2000년) .
압력 클라아제 : PN0.25~32Mpa/ (DIN) PN6,PN10,PN16,PN25 PN250/ 150LB, 250LB,300LB, 400 LB,500LB, 600 LB,900LB, 1500LB,2500LB.
밀봉면 : RF, FF, TG, RJ 기타 등등.
기술 : 기계화된 프로게드와 CNC
장점 :
3. 티타늄 웰드 네크 플렌지의 상술
클래스 150 티타늄 웰드 네크 플렌지를 위한 상술
| 150 티타늄 웰드 네크 플렌지를 분류하세요 | ||||||||||
| Nom. 파이프 사이즈 |
플랜지 Dia. | 플랜지 두께 | 허브 Dia. 기본적으로 | 부낸표면 Dia. | 허브 Dia. 용접물 포인트에 | 아니오. 의 홀 |
Dia. 의 볼트 |
Dia. 의 볼트엔 |
구멍 Dia. |
길이 허브를 통하여 |
| 1/2 | 3-1/2 | 7/16 | 1-3/16 | 1-3/8 | 0.84 | 4 | 1/2 | 2-3/8 | 0.62 | 1-7/8 |
| 3/4 | 3-7/8 | 1/2 | 1-1/2 | 1-11/16 | 1.05 | 4 | 1/2 | 2-3/4 | 0.82 | 2-1/16 |
| 1 | 4-1/4 | 9/16 | 1-15/16 | 2 | 1.32 | 4 | 1/2 | 3-1/8 | 1.05 | 2-3/16 |
| 1-1/4 | 4-5/8 | 5/8 | 2-5/16 | 2-1/2 | 1.66 | 4 | 1/2 | 3-1/2 | 1.38 | 2-1/4 |
| 1-1/2 | 5 | 11/16 | 2-9/16 | 2-7/8 | 1.90 | 4 | 1/2 | 3-7/8 | 1.61 | 2-7/16 |
| 2 | 6 | 3/4 | 3-1/16 | 3-5/8 | 2.38 | 4 | 5/8 | 4-3/4 | 2.07 | 2-1/2 |
| 2-1/2 | 7 | 7/8 | 3-9/16 | 4-1/8 | 2.88 | 4 | 5/8 | 5-1/2 | 2.47 | 2-3/4 |
| 3 | 7-1/2 | 15/16 | 4-1/4 | 5 | 3.50 | 4 | 5/8 | 6 | 3.07 | 2-3/4 |
| 3-1/2 | 8-1/2 | 15/16 | 4-13/16 | 5-1/2 | 4.00 | 8 | 5/8 | 7 | 3.55 | 2-13/16 |
| 4 | 9 | 15/16 | 5-5/16 | 6-3/16 | 4.50 | 8 | 5/8 | 7-1/2 | 4.03 | 3 |
| 5 | 10 | 15/16 | 6-7/16 | 7-5/16 | 5.56 | 8 | 3/4 | 8-1/2 | 5.05 | 3-1/2 |
| 6 | 11 | 1 | 7-9/16 | 8-1/2 | 6.63 | 8 | 3/4 | 9-1/2 | 6.07 | 3-1/2 |
| 8 | 13-1/2 | 1-1/8 | 9-11/16 | 10-5/8 | 8.63 | 8 | 3/4 | 11-3/4 | 7.98 | 4 |
| 10 | 16 | 1-3/16 | 12 | 12-3/4 | 10.75 | 12 | 7/8 | 14-1/4 | 10.02 | 4 |
| 12 | 19 | 1-1/4 | 14-3/8 | 15 | 12.75 | 12 | 7/8 | 17 | 12.00 | 4-1/2 |
| 14 | 21 | 1-3/8 | 15-3/4 | 16-1/4 | 14.00 | 12 | 1 | 18-3/4 | 13.25 | 5 |
| 16 | 23-1/2 | 1-7/16 | 18 | 18-1/2 | 16.00 | 16 | 1 | 21-1/4 | 15.25 | 5 |
| 18 | 25 | 1-9/16 | 19-7/8 | 21 | 18.00 | 16 | 1-1/8 | 22-3/4 | 17.25 | 5-1/2 |
| 20 | 27-1/2 | 1-11/16 | 22 | 23 | 20.00 | 20 | 1-1/8 | 25 | 19.25 | 5-11/16 |
| 24 | 32 | 1-7/8 | 26-1/8 | 27-1/4 | 24.00 | 20 | 1-1/4 | 29-1/2 | 23.25 | 6 |
더 클래스 300 티타늄 웰드 네크 플렌지를 위한 상술
| 더 클래스 300 티타늄 웰드 네크 플렌지 | ||||||||||
| Nom. 파이프 사이즈 |
플랜지 Dia. | 플랜지 두께. | 허브 Dia. 기본적으로 | 부낸표면 Dia. | 허브 Dia. 용접물 포인트에 | 아니오. 의 홀 |
Dia. 의 볼트 |
Dia. 의 볼트엔 |
구멍 Dia. |
길이 허브를 통하여 |
| 1/2 | 3-3/4 | 9/16 | 1-1/2 | 1-3/8 | 0.84 | 4 | 2-5/8 | 1/2 | 0.62 | 2-1/16 |
| 3/4 | 4-5/8 | 5/8 | 1-7/8 | 1-11/16 | 1.05 | 4 | 3-1/4 | 5/8 | 0.82 | 2-1/4 |
| 1 | 4-7/8 | 11/16 | 2-1/8 | 2 | 1.32 | 4 | 3-1/2 | 5/8 | 1.05 | 2-7/16 |
| 1-1/4 | 5-1/4 | 3/4 | 2-1/2 | 2-1/2 | 1.66 | 4 | 3-7/8 | 5/8 | 1.38 | 2-9/16 |
| 1-1/2 | 6-1/8 | 13/16 | 2-3/4 | 2-7/8 | 1.90 | 4 | 4-1/2 | 3/4 | 1.61 | 2-11/16 |
| 2 | 6-1/2 | 7/8 | 3-5/16 | 3-5/8 | 2.38 | 8 | 5 | 5/8 | 2.07 | 2-3/4 |
| 2-1/2 | 7-1/2 | 1 | 3-15/16 | 4-1/8 | 2.88 | 8 | 5-7/8 | 3/4 | 2.47 | 3 |
| 3 | 8-1/4 | 1-1/8 | 4-5/8 | 5 | 3.50 | 8 | 6-5/8 | 3/4 | 3.07 | 3-1/8 |
4. 티타늄 웰드 네크 플렌지의 상세한 이미지
(1) 티타늄 웰드 네크 플렌지의 원료
(2) 티타늄 웰드 네크 플렌지을 판단하는 테스트
5. 티타늄 웰드 네크 플렌지의 관련 상품
6. 티타늄 웰드 네크 플렌지을 판단하는 모든 테스트
시각적 테스트 (VT)
초음파 시험 (으뜸음)
방사선 투과 시험 (RT)
자분 탐상 검사 (MT)
형광 탐상 / 염료는 (PT)를 관통합니다
와류 시험 (ET)
음향 발행(AE)
7. 티타늄 웰드 네크 플렌지를 위한 장력 요구조건
| 등급 | 장력 힘(분) | 생산량 힘(분) | Elongation(%) | ||
| 크시 | Ｍ Pa | 크시 | Ｍ Pa | ||
| 1 | 35 | 240 | 20 | 138 | 24 |
| 2 | 50 | 345 | 40 | 275 | 20 |
| 5 | 130 | 895 | 120 | 828 | 10 |
| 7 | 50 | 345 | 40 | 275 | 20 |
| 12 | 70 | 438 | 50 | 345 | 18 |
