| 브랜드 이름: | LHTi |
| 모델 번호: | 티타늄 플랜지 |
| 모크: | 100개 부분 |
| 가격: | 협상 가능 |
| 지불 조건: | L/C,D/A,D/P,T/T,웨스턴 유니온 |
| 공급 능력: | 달 당 100-200 톤/톤 |
ASME B16.5 티타늄 슬립온 플랜지 클래스 150
슬립온 플랜지는 현장에서 맞대기 용접기가 없는 티타늄 라인을 제작해야 할 때 실용적인 선택입니다. 파이프는 보어를 통과하고 양쪽에 필렛으로 처리되므로 플랜지는 가공된 카운터보어에 정렬하는 대신 눈으로 위치를 잡고 고정됩니다. 이 페이지는 ASME B16.5 클래스 150 버전으로, 등급 1, 등급 2 및 등급 12를 다루며, 개스킷 조인트용 돌출면과 전체 개스킷용 평면 또는 주철과 결합용 평면을 포함합니다.
슬립온 조인트 제작 방법
보어는 최대 4인치 크기의 경우 파이프 외경보다 약 1mm 크게 가공되므로 플랜지가 제자리에 미끄러지고 파이프 끝이 면과 평평하게 설정됩니다. 허브 안쪽과 바깥쪽에 각각 필렛 용접 두 개가 하중을 지지합니다. 이 조립체는 나사 조인트보다 더 강하며 맞대기 용접보다 준비가 훨씬 적게 필요합니다. 파이프를 정확한 길이로 절단할 필요가 없으므로 슬립온 플랜지는 현장 측정 오류를 허용하며 기존 라인에서 쉽게 교체할 수 있습니다.
클래스 150 치수 (ASME B16.5 기준)
| NPS | 외경 | 두께 | 볼트 서클 | 볼트 |
| 1/2 인치 | 89 mm | 11.2 mm | 60.5 mm | 4 x M12 |
| 1 인치 | 108 mm | 14.2 mm | 79.5 mm | 4 x M12 |
| 2 인치 | 152 mm | 19.1 mm | 120.7 mm | 4 x M16 |
| 3 인치 | 190 mm | 23.9 mm | 152.4 mm | 4 x M16 |
| 4 인치 | 229 mm | 23.9 mm | 190.5 mm | 8 x M16 |
| 6 인치 | 279 mm | 25.4 mm | 241.3 mm | 8 x M20 |
| 8 인치 | 343 mm | 28.4 mm | 298.5 mm | 8 x M20 |
등급 선택
등급 1은 연성 및 용접성이 가장 중요한 저압 수 및 해수용으로 사용되며 최소 인장 강도는 240 MPa입니다. 등급 2는 일반 배관용으로 345 MPa의 최소 인장 강도와 275 MPa의 항복 강도를 가집니다. 등급 12는 0.2~0.4%의 몰리브덴과 0.6~0.9%의 니켈을 추가하여 환원산 및 고온 염화물 환경에서의 틈새 부식에 대한 저항성을 높입니다. 염산 취급 및 등급 2가 구멍을 뚫는 열교환기 연결부에 지정해야 하는 등급입니다. 0.12~0.25%의 팔라듐을 함유한 등급 7은 가장 공격적인 환원 환경에 사용할 수 있습니다.
면, 마킹 및 검사
돌출면 플랜지는 2mm 돌출면과 125~250 AARH 마감으로 공급되며, 평면은 전체 개스킷 표면을 가집니다. 각 플랜지에는 등급, 크기, 클래스 및 열 번호가 표시되며, 재료를 밀 인증서로 추적할 수 있도록 열 번호가 포장 목록에 반복됩니다. ASME 섹션 V에 따른 초음파 및 침투 시험은 요청 시 가능하며, 모든 로트에 대해 ASME B16.5 표에 따라 치수 보고서가 발행됩니다.

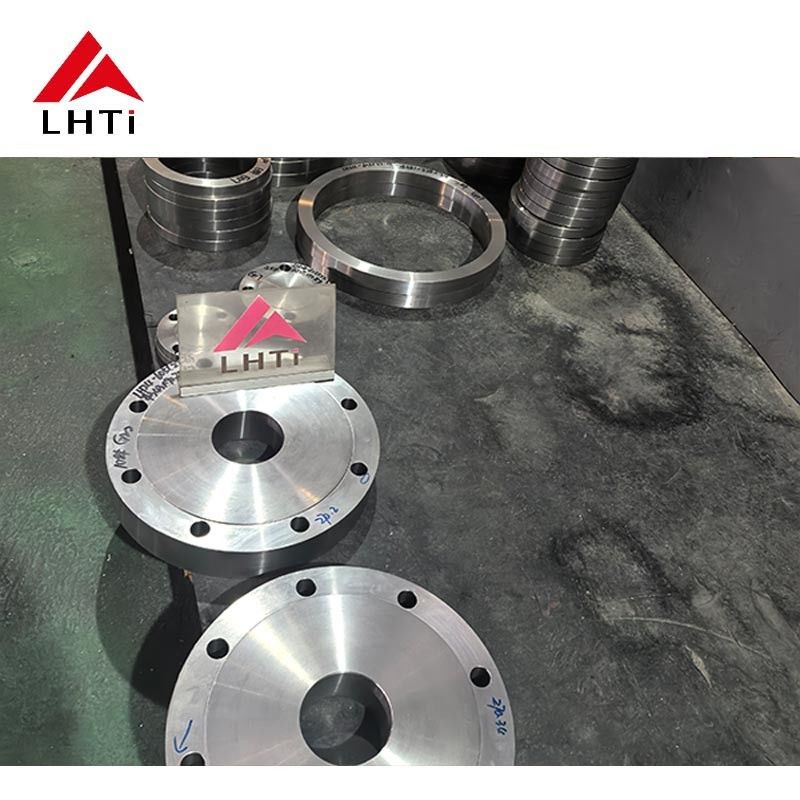

제품 이미지
