| 브랜드 이름: | LHTi |
| 모델 번호: | 티타늄 플랜지 |
| 모크: | 100개 부분 |
| 가격: | 협상 가능 |
| 지불 조건: | L/C,D/A,D/P,T/T,웨스턴 유니온 |
| 공급 능력: | 달 당 100-200 톤/톤 |

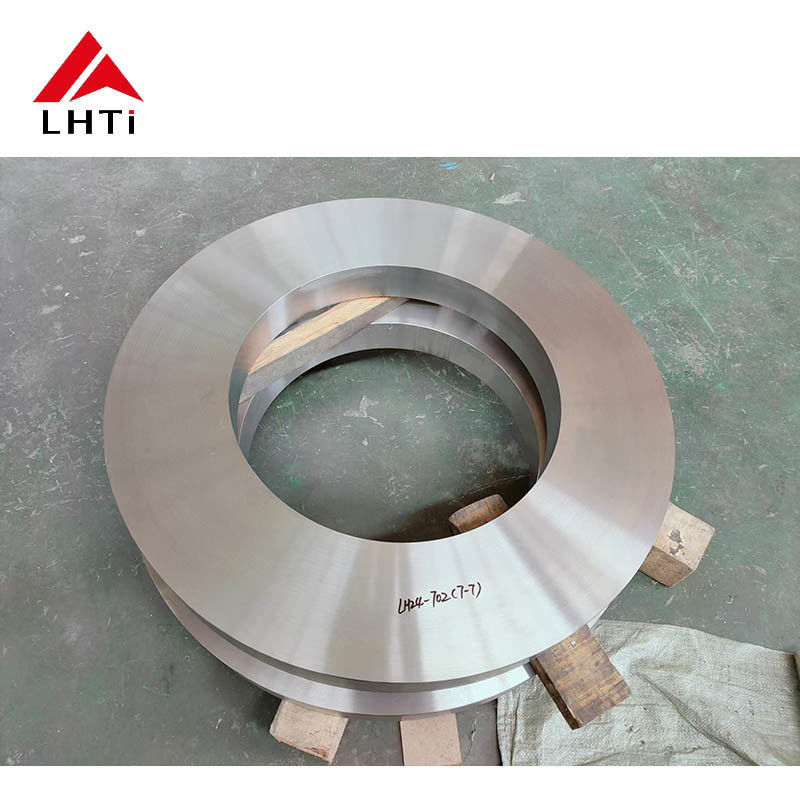

ASME B16.5 150급 티타늄 플랜지 Gr5 Gr7
대부분의 티타늄 플랜지는 값이 저렴하고 용납하기 때문에 2등급으로 만들어집니다. 이 페이지는 2등급이 잘못된 답인 두 가지 경우를 위한 것입니다.플랜지가 고압 또는 반복된 기계적 부하를 견딜 수 있는 선, 그리고 순수한 등급을 공격하는 미디어를 감소 산이있는 선. 둘 다 ASME B16.5 150 클래스 슬리프 모형으로 공급되며 얼굴이 높아집니다.이미 시설에 사용 된 볼트 및 가스켓 스케줄은 변경 할 필요가 없습니다..
더 작은 봉투에 있는 힘에 대한 Gr5
5등급의 Ti-6Al-4V는 895MPa의 팽창력과 828MPa의 양을 달성합니다. 대략 2등급의 2.5배입니다.그래서 Gr5는 콤팩트 스키드에서 선택됩니다., 고압 주입 분자 및 플랜지가 단단한 껍질 안에 있어야하는 장비에서그래서 Gr5 플랜지는 딱딱하게 유지됩니다. 순수한 티타늄 플랜지는 볼트 부하로 미끄러지기 시작합니다..
감소산 Gr7
7등급은 0.12~0.25%의 팔라디움을 더합니다. 팔라디움은 표면 필름의 부식 잠재력을 증가시킵니다.그래서 금속은 2등급이 용해될 수 있는 절감 환경에서 소극적인 층을 유지합니다.: 염화수소, 중량 농도의 황산, 뜨거운 염화 염소 및 일부 유기산. Gr7의 플랜지는 산 배하 팔에 일반적입니다.비누 선과 염소 알칼리 공장은 파이프가 이미 Gr7이고 Gr2 플랜지가 시스템의 가장 약한 지점이 될 것입니다..
한눈에 Gr5과 Gr7
| 기본 구성 | Gr5 Ti-6Al-4V; Gr7 Ti-0.15Pd 상업적으로 순수 |
| 당기력 | Gr5 895 MPa 분; Gr7 345 MPa 분 |
| 양력 강도 | Gr5 828 MPa 분; Gr7 275 MPa 분 |
| 길쭉함 | Gr5 10% 미니; Gr7 20% 미니 |
| 단단함 | Gr5 약 33 HRC; Gr7 약 24 HRC |
| 부식 특성 | Gr5 산화 및 해양에 좋으며 Gr7는 산을 감소시키는 데 가장 좋습니다. |
| 용접 가능성 | 합당한 필러와 함께 Gr5 좋은; Gr7 우수한, 합당한 Gr2 절차 |
ASME B16.5 현장 에서 중요 한 세부 사항
볼트 패턴은 인치 패턴이기 때문에 150급 ASME 가스켓과 인치 볼트는 비슷한 크기의 DIN 플랜지와 달리 어댑터 없이 적합합니다. 150급은 낮은 압력에서 다양한 크기를 포함합니다.약 180C 이상 허용 압력이 떨어지고 일반적으로 300급 패턴이 지정됩니다.슬리프 온 플랜지는 두 개의 필레트 용접으로 용접되며, 이는 현장 제조에 적합하며, 같은 등급의 용접 목은 관절에 순환 부하가 보일 때 또는 방사선 촬영이 필요한 경우 사용됩니다.
표면, 표시 및 검사
들어올린 얼굴은 125 ~ 250 AARH 마무리로 2mm 높이에 가공되며, 전체 얼굴 가스켓에 평면 얼굴 버전이 제공됩니다. 각 플랜지는 등급, 크기,클래스 및 열 번호, 그리고 열 번호는 인증서에 반복되므로 재료가 녹음과 조공을 통해 추적 될 수 있습니다.원료의 초음파 검사 및 가공 표면의 침투 테스트가 가능합니다., 그리고 ASME B16.5에 대한 차원 보고서는 모든 롯데와 함께 발급됩니다. 크기는 1/2 인치에서 24 인치까지, 접착재 케이스에 얼굴을 맞대고 포장됩니다.
