| 브랜드 이름: | LHTi |
| 모델 번호: | 티타늄 플랜지 |
| 모크: | 100개 부분 |
| 가격: | 협상 가능 |
| 지불 조건: | L/C,D/A,D/P,T/T,웨스턴 유니온 |
| 공급 능력: | 달 당 100-200 톤/톤 |
티타늄 SORF 플랜지 ASME B16.5 150급 파이프라인
티타늄 파이프 라인에서 누출되는 플랜지는 거의 절대 재료 결함이 아닙니다. 그것은 관절 결함입니다.바퀴를 한 번 돌면서 꽉 당기는 볼트SORF 패턴은 이 모든 것을 더 쉽게 제어할 수 있도록 하고, 저압 티타늄 파이프라인에서 기본 선택이 되는 이유이기도 하다.다음에는 어떻게 합동 건설 및 현장에서 확인 해야 하는.
가접 하기 전 에 준비
파이프 위에 플랜지를 슬라이드, 파이프 끝을 얼굴에서 1에서 2mm로 뒤로 설정 하 여 가스켓은 플랜지에 앉아 weld에 아닌,그리고 얼굴이 두 평면 90도 떨어져 있는 기계장치 사각형과 파이프 축에 정사각형인지 확인파이프가 플랜지를 충족시키기 위해 길이 100mm에 약 1mm 이상 당겨져야하는 경우, 관절을 스트레칭하기보다는 잘라서 재설치하십시오.티타늄 파이프는 볼트가 풀리고 가스켓을 느슨하게 남기면 강제 부착이 다시 올 것입니다 충분히 스프링입니다.
두 개의 필레트 패스를 용접 하는 것
4개의 장소로 꽂고, 접근이 가능한 내부 필레를 먼저 용접하고, 외부 필레를 두 번 통과합니다. 아르곤으로 정화하고 200C 이하의 중간 온도를 유지하십시오.가벼운 빨대로 된 열 색조는 허용됩니다., 파란색 또는 회색 산소가 없으며 용접은 티타늄에 전념 한 스테인레스 붓으로 청소해야합니다. DN25 및 그보다 작은 용접 열은 150급 면을 왜곡 할 수 있습니다.그래서 구리 냉각 반지 또는 플랜지 뒤에 젖은 랩은 얼굴을 평평하게 유지.
파이프라인 공동 체크리스트
| 플랜지 표면 | 0.5도 내에서 파이프에 정사각형, 방사선 표시가 없습니다, 보호 모자 |
| 가스켓 | 전체 얼굴 또는 정해진 바와 같이 나선 상처; 단 하나의 봉합, 결코 두 개의 쌓아 |
| 볼트 윤활 | 모리브덴 또는 PTFE 기반의 페이스트는 필드 및 견과류 표면, 플랜지 표면에는 절대 없습니다. |
| 튼튼함 | 모든 볼트를 꽉 잡고, 그 다음 30, 60 및 100 퍼센트의 토크를 십자 패턴으로 |
| 간격 확인 | 최종 토크 전에 관절 주위에 네 점에 센서 가이드 |
| 수소 테스트 | 1.5배로 크기의 설계 압력, 10분 동안 유지, 면을 건조하고 다시 검사 |
티타늄 이 볼팅 규칙 을 변화 시키는 이유
티타늄은 강철보다 낮은 모듈을 가지고 있으므로 티타늄 플랜지는 같은 볼트 부하에 더 많이 기울이고 관절은 부드러운 밀폐에 덜 견딜 수 있습니다. 중저한 부하에서 압축하는 밀폐를 사용하십시오.같은 크기의 철판보다 볼트 등급에 대한 토크 값을 따르십시오., 그리고 첫 번째 열 순환 후 결합을 다시 토크.장갑과 윙어와 함께 단열 세트는 타이탄 표면에 대한 철강의 galvanically 부식 방지.
공급품 세부 정보
플랜지 는 일반 파이프 라인 서비스 를 위해 2급 및 매개체 가 감소 산 이면 7급 으로 공급 됩니다. 크기는 1/2 인치 에서 24 인치 까지, 150급 은 표준 으로 300급 은 사용 가능 합니다.위면 또는 평면각 조각은 등급, 크기, 클래스 및 열 번호가 표시되며 EN 10204 3.1 인증서와 ASME B16에 대한 차원 보고서를 가지고 배됩니다.5- 가스켓, 인치 볼트 세트 및 토크 카드는 주문과 함께 포장 될 수 있습니다 그래서 관절은 두 번째 배달을 기다리지 않습니다.

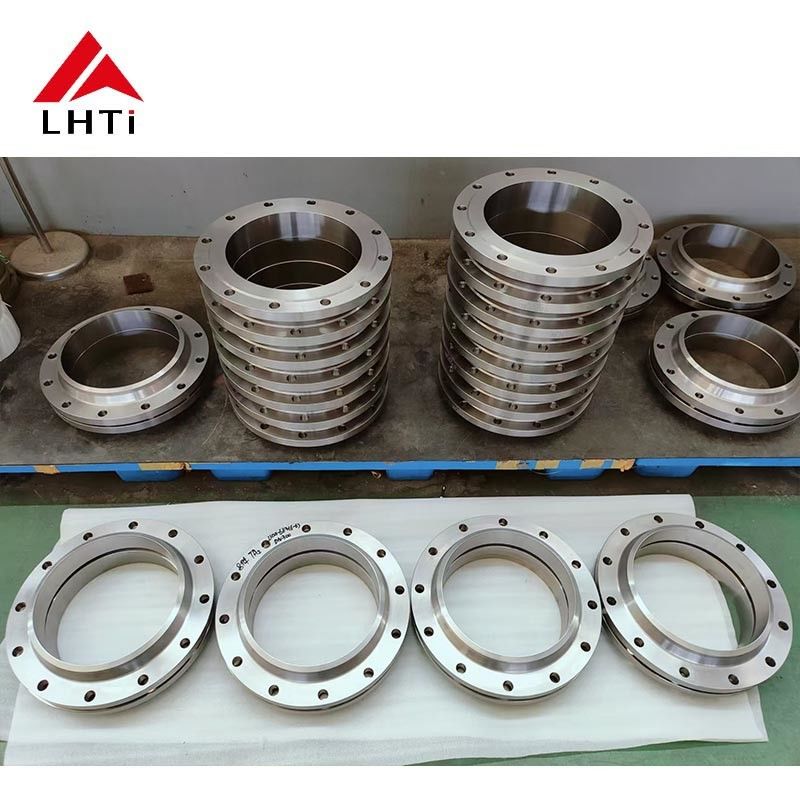

제품 이미지
