DN15 티타늄 슬립온 플랜지 ASME B16.5 Class 150
DN15 또는 1/2인치는 ASME B16.5에 나열된 가장 작은 사이즈이며, 이 사이즈의 슬립온 플랜지는 압력 등급으로 제한되는 경우가 드뭅니다. 조인트의 생존 여부를 결정하는 것은 플랜지 보어와 슬립온되는 1/2인치 심리스 파이프 벽 사이의 맞춤과 이를 고정하는 두 개의 필렛 용접입니다. 이 플랜지는 티타늄 Grade 2 또는 Grade 7으로 가공되며, 라이즈드 페이스(raised face)가 장착되어 제공되어, 이에 맞는 1/2인치 심리스 파이프와 결합할 준비가 되어 있습니다.
파이프 벽이 조인트를 결정합니다
슬립온 플랜지는 가공된 소켓이 아닌 파이프에 의해 위치가 결정되므로, 보어는 파이프 외경을 통과할 수 있을 만큼의 여유 공간이 있어야 냉간 상태에서 미끄러지고 필렛을 증착할 수 있습니다. 1/2인치 Schedule 10S 파이프는 벽 두께가 약 2.8mm이고, Schedule 80S는 5mm 이상입니다. 얇은 벽에서는 번스루(burn-through)와 필렛이 오목해져서 가장자리가 갈라질 위험이 있습니다. 두꺼운 벽에서는 플랜지가 훨씬 더 많은 열을 흡수하고 라이즈드 페이스가 개스킷 라인에서 누출될 정도로 변형될 수 있습니다. 두 가지 모두 재료 변수가 아닌 용접 변수이므로, 주문 시 파이프 스케줄을 명시해야 합니다.
플랜지 데이터
| 호칭 사이즈 | DN15 / 1/2인치 |
| 표준 | ASME B16.5, class 150 |
| 종류 | 슬립온, 라이즈드 페이스 |
| 재질 | Gr2 상업용 순수 티타늄 또는 Gr7 Ti-0.2Pd |
| 파이프 매치 | 1/2인치 심리스, schedule 10S ~ 80S |
| 라이즈드 페이스 | 높이 2mm, 요청 시 톱니형 또는 매끄러운 표면 |
| 용접 | 허브 안쪽 및 바깥쪽 필렛 용접 |
| 테스트 | PMI, 치수, 요청 시 수압 테스트 |
| 인증서 | EN 10204 3.1 밀 인증서 |
Grade 2 또는 Grade 7
Grade 2는 대부분의 작업에 적용됩니다: 해수, 염수, 염소 냉각수, 차아염소산염 투여 및 식품 등급 라인으로, 상업용 순수 금속이 수동화되어 깨끗하게 유지됩니다. Grade 7은 0.12~0.25%의 팔라듐을 추가하여 염산과 같은 환원산 및 Grade 2가 부식되기 시작하는 고온 염화물 서비스에서 파괴 잠재력을 높입니다. DN15 라인의 경우 비용 차이가 작으므로, 일반적인 경우보다는 최악의 경우의 화학적 특성을 따라 선택해야 합니다.
Class 150은 상온에서의 등급입니다. 라인 온도가 상승함에 따라 허용 압력이 감소하므로, 뜨거운 1/2인치 분기에는 헤드라인 번호보다는 등급표가 필요합니다. 티타늄은 또한 스테인리스강에 비해 열팽창 계수가 낮아, 가열 및 냉각 사이클 동안 볼트 하중을 더 안정적으로 유지합니다.
DN15 슬립온 용접
부품이 작기 때문에, 큰 플랜지보다 패스당 열 입력이 더 중요합니다. 플랜지를 파이프에 직각으로 고정하고, 스트레이트 엣지로 페이스 런아웃을 확인한 다음, 내부 필렛을 먼저 용접하고 외부 필렛을 두 번째로 용접하며, 번갈아 가며 용접하여 당김이 균형을 유지하도록 합니다. 라이즈드 페이스에 아크가 닿지 않도록 합니다. 허브 뒤에 칠링 링이나 젖은 천을 대면 페이스가 평평하게 유지되며, 마지막 패스 후 천천히 냉각하면 두꺼운 부분에서 공기 냉각이 남길 수 있는 단단하고 균열이 발생하기 쉬운 영역을 피할 수 있습니다. 용접 후 산세척은 열 변색 부위의 수동 필름을 복원합니다.
검사 및 포장
각 로트는 B16.5에 따라 치수 검사를 받고, 허브에서 재질을 식별하며, 열 번호로 추적됩니다. 또한, 톱니 모양이 손상되지 않도록 페이스가 보호된 합판 케이스에 포장됩니다. 플랜지는 사이즈, 클래스, 등급 및 파이프 스케줄별로 견적되며, 라인이 하나의 단위로 제작되는 경우 일치하는 개스킷과 볼트 세트를 동일한 배송에 추가할 수 있습니다.

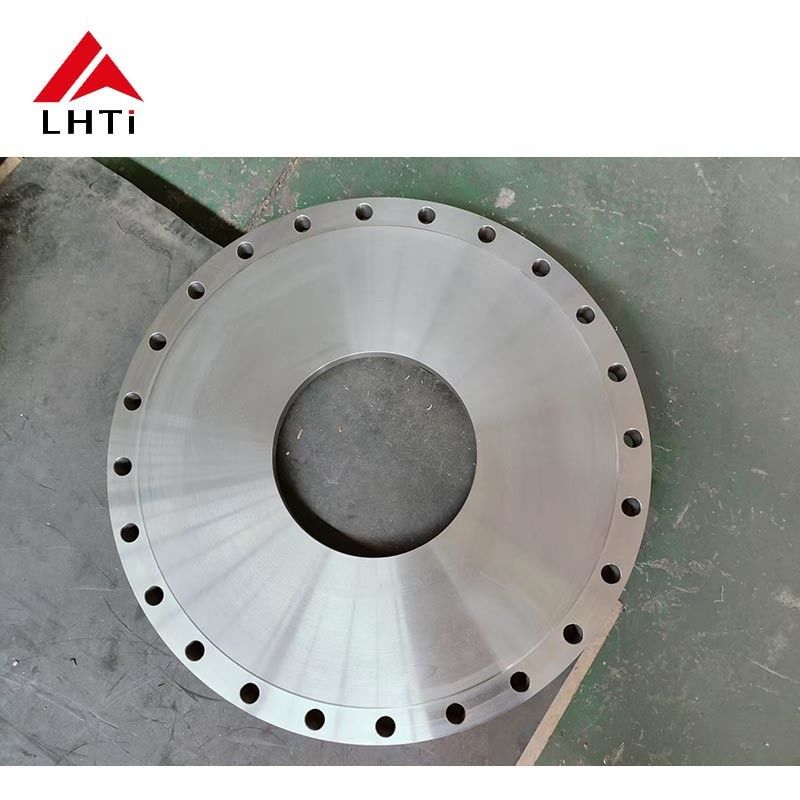

제품 이미지
