| 브랜드 이름: | LHTi |
| 모델 번호: | 티타늄 튜브 |
| 모크: | 100개 부분 |
| 가격: | 협상 가능 |
| 지불 조건: | L/C,D/A,D/P,T/T,웨스턴 유니온 |
| 공급 능력: | 달 당 100-200 톤/톤 |

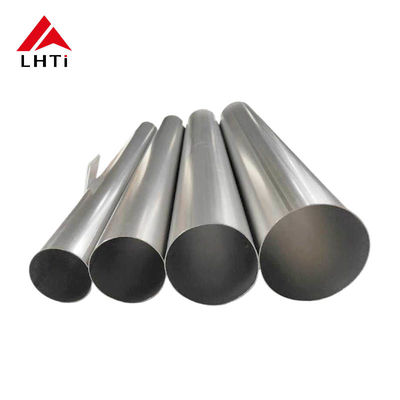

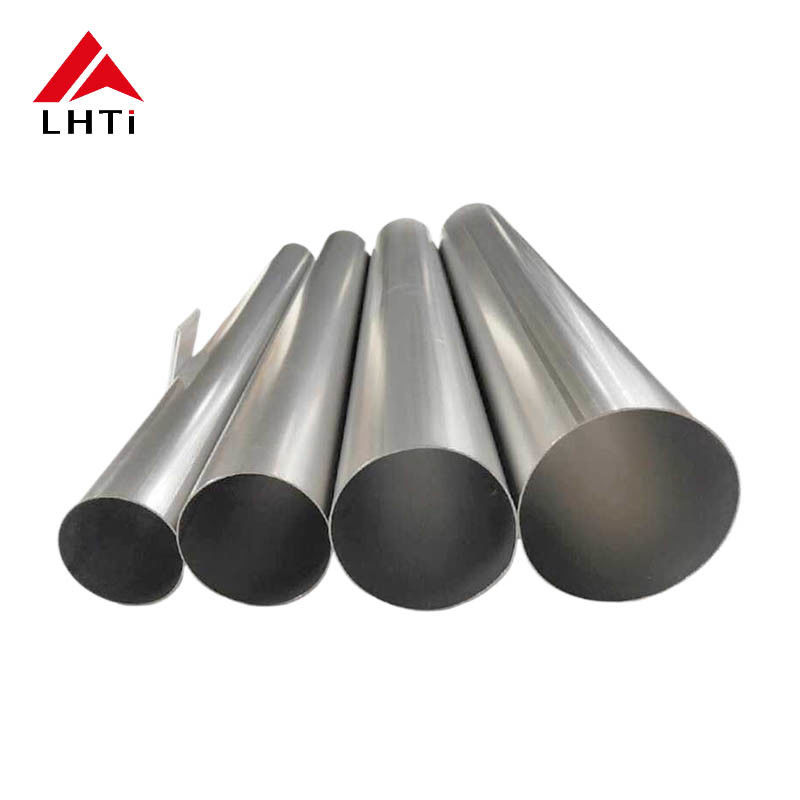

9등급 티타늄 튜브 ASTM B338 고온
9등급 또는 Ti-3Al-2.5V는 순수 티타늄이 고온에서 약해지지만 완전한 Ti-6Al-4V 합금은 얇은 벽 튜브로 인발하기 어렵기 때문에 존재합니다. 3% 알루미늄과 2.5% 바나듐 첨가는 인장 강도를 약 620 MPa로 높이는 동시에 냉간 압연 및 굽힘에 충분한 연성을 유지합니다. 이 튜브는 ASTM B338 규격의 심리스이며 외경 10mm에서 57mm까지, 라인이 따뜻하게 작동하는 서비스에 맞게 어닐링되었습니다.
9등급이 2등급과 5등급 사이에 위치하는 곳
2등급은 약 345 MPa의 인장 강도와 275 MPa의 항복 강도를 제공하며 우수한 연성과 내식성을 갖습니다. 5등급, Ti-6Al-4V는 895 MPa의 인장 강도와 828 MPa의 항복 강도에 도달하지만 성형이 어렵고 얇은 벽에는 열간 가공이 필요합니다. 9등급은 약 620 MPa의 인장 강도와 483 MPa의 항복 강도, 15%의 신장률로 중간에 위치하므로 동일한 벽 두께에서 2등급의 약 두 배의 압력을 견딜 수 있으며 표준 튜브 공구로 냉간 인발, 굽힘 및 플레어링이 가능합니다.
튜브 데이터
| 등급 | 9등급, Ti-3Al-2.5V, UNS R56320 |
| 표준 | ASTM B338, ASTM B861 파이프로도 공급됨 |
| 유형 | 심리스, 냉간 가공 및 어닐링 |
| 외경 | 10mm ~ 57mm |
| 벽 두께 | 0.5mm ~ 5mm, 주문 제작 |
| 인장 강도 | 최소 약 620 MPa |
| 항복 강도 | 최소 약 483 MPa |
| 밀도 | 4.48 g/cm3 |
| 테스트 | 수압, 와전류, 평탄화, 플레어 |
열을 견디는 강도
티타늄은 알루미늄보다 높은 온도에서도 탄성 계수를 유지하며, 비슷한 비용의 대부분의 스테인리스 등급보다 높은 온도에서도 강도를 유지합니다. 9등급은 일반적으로 연속 서비스에서 약 300°C까지 사용됩니다. 그 이상에서는 인장 강도보다는 크리프가 설계 사례가 되며, 허용 응력은 상온 데이터시트가 아닌 해당 코드에서 가져와야 합니다. 열팽창률은 약 9 μm/mK로 스테인리스강보다 낮으므로, 뜨거운 라인은 지지대에서 덜 움직이고 플랜지 조인트에 가해지는 변형이 적습니다.
티타늄은 또한 소리 나는 산화막이 존재할 때만 산화에 저항합니다. 공기 중에서 이 막은 약 600°C까지 보호 기능을 유지하지만, 고압 산소 또는 수소 함유 스트림에서는 서비스 한계가 훨씬 낮으며 유체에 따라 확인해야 하며, 헤드라인 온도에 따라 확인해서는 안 됩니다.
단조, 압착 및 냉간 가공
압력 라인용 튜브는 종종 끝단을 단조 및 압착한 후 연결부를 가공하여 곡선을 따라 흐르는 결정립으로 모양이 잘리지 않도록 합니다. 냉간 인발 튜브는 패스 사이에 어닐링되며, 라인에 진동이나 열 순환이 발생할 경우 굽힘 또는 플레어 후에는 응력 완화가 필요합니다. 절단, 디버링 및 마킹은 철분이 표면에 박히는 것을 방지하기 위해 전용 티타늄 공구를 사용하여 수행됩니다.
사용처
항공 우주 유압 라인은 고전적인 응용 분야로, 9등급 튜브는 강철 무게의 일부만으로 3000 psi를 전달합니다. 동일한 튜브가 계기 및 임펄스 라인, 해양 유압 시스템, 의료용 가스 매니폴드 및 고성능 자전거 프레임, 그리고 2등급이 압력을 견디기 위해 더 두꺼운 벽이 필요한 화학 플랜트에서도 사용됩니다.
주문 및 포장
외경, 벽 두께, 등급, 템퍼 및 테스트 패키지를 명시하십시오. 예: 25mm x 1.5mm 9등급 ASTM B338 어닐링, 와전류 테스트, 6000mm 직선 길이. 튜브는 플라스틱 캡이 있는 나무 상자에 포장되며, 각 상자에는 열 번호와 밀 인증서가 있어 수령 시 재료를 추적할 수 있습니다.
제품 이미지
