| 브랜드 이름: | LHTi |
| 모델 번호: | 맹인플랜지 |
| 모크: | 5-10개 |
| 가격: | 협상 가능 |
| 지불 조건: | L/C, D/A, D/P, T/T, 웨스턴 유니온 |
| 공급 능력: | 달 당 5000개 부분 |

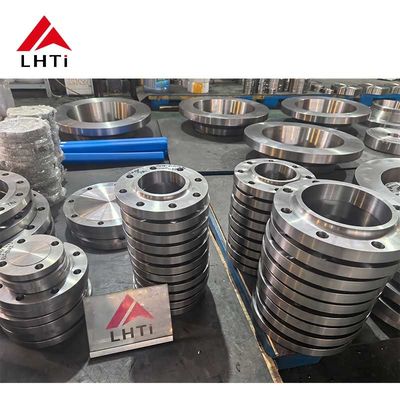

플랜지는 배관 시스템의 중요한 구성 요소로서 배관, 밸브 및 장비의 다양한 부분을 연결하는 수단을 제공합니다. 사용 가능한 소재 중에서 티타늄은 특히 해양 및 화학 처리와 같은 까다로운 환경에서 우수한 중량 대비 강도 비율, 내식성 및 내구성으로 인해 두각을 나타냅니다. ASME(미국 기계공학회) B16.5 표준은 치수, 공차 및 재료를 포함하여 플랜지 사양을 간략하게 설명합니다. 이 기사에서는 ASME B16.5를 준수하는 다양한 유형의 티타늄 플랜지(특히 슬립온, 웰드 넥 및 블라인드 플랜지)를 자세히 살펴보고 설계, 용도 및 장점을 강조합니다.
ASME B16.5 표준은 다양한 응용 분야의 파이프 플랜지 및 피팅을 다루며 설계 및 제조에 대한 지침을 제공합니다. 이 표준은 배관 시스템의 호환성과 안전성을 보장하는 데 필수적입니다. 여기에는 플랜지 유형, 압력 등급, 크기 및 재료에 대한 사양이 포함되어 있어 엔지니어와 제조업체 모두에게 권위 있는 참고 자료가 됩니다. 이러한 표준을 준수함으로써 업계에서는 배관 시스템이 다양한 조건에서 안정적이고 효율적이며 안전하게 작동하도록 보장할 수 있습니다.
티타늄 플랜지는 강도, 내식성 및 경량 특성이 필수적인 응용 분야에서 점점 더 선호되고 있습니다. 바닷물이나 산성 물질과 같은 공격적인 환경을 견딜 수 있는 능력과 같은 티타늄의 고유한 특성으로 인해 항공우주, 해양, 화학 처리와 같은 산업에서 선호되는 선택이 됩니다. 또한 티타늄은 강철에 비해 밀도가 낮기 때문에 강도 저하 없이 구조물을 가벼워서 운영 효율성이 향상되고 운송 및 설치 비용이 절감됩니다.
슬립온 플랜지는 단순한 디자인이 특징으로 가장 일반적으로 사용되는 플랜지 유형 중 하나입니다. 이 플랜지는 파이프 끝 위로 미끄러지도록 설계되어 정렬과 연결이 쉽습니다. 슬립온 플랜지의 주요 장점은 설치가 쉽다는 것입니다. 신속하게 배치할 수 있으며 광범위한 가공이 필요하지 않습니다. 일단 배치되면 연결을 고정하기 위해 내부와 외부 모두 용접되어 중간 정도의 압력이 존재하는 응용 분야에 적합합니다.
적용 측면에서 슬립온 플랜지는 압력 및 온도 등급이 상대적으로 낮은 중요하지 않은 배관 시스템에 자주 사용됩니다. 이는 수처리 시설, 화학 처리 공장, 심지어 HVAC 시스템에서도 흔히 발견됩니다. 슬립온 플랜지의 단순성으로 인해 일반적으로 더 복잡한 플랜지 유형에 비해 재료와 노동력이 덜 필요하므로 경제적인 선택이 됩니다.
슬립온 플랜지를 사용할 때 고려해야 할 사항 중 하나는 용접 접합부에서 발생할 수 있는 응력 집중에 대한 민감성입니다. 이는 일반적으로 관리 가능하지만 엔지니어는 설계가 압력 변동과 관련된 잠재적 위험을 수용하는지 확인해야 합니다. 조인트의 무결성과 배관 시스템의 전반적인 안전을 보장하려면 적절한 용접 기술과 검사 방법이 필수적입니다.

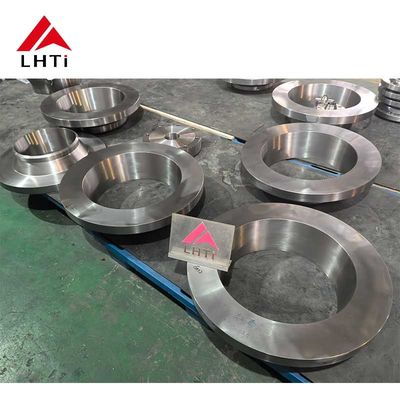

긴 테이퍼형 넥이 특징인 웰드 넥 플랜지는 파이프 끝단에 용접되도록 설계되었습니다. 이 디자인은 파이프와 플랜지 사이의 원활한 전환을 허용할 뿐만 아니라 더 넓은 영역에 응력을 분산시켜 연결의 전반적인 강도를 향상시키는 데 도움이 됩니다. 테이퍼 넥 디자인은 설치 중 더 나은 정렬을 용이하게 하고 고압 및 고온 응용 분야를 수용할 수 있으므로 웰드 넥 플랜지는 중요한 서비스 환경에서 신뢰할 수 있는 선택이 됩니다.
웰드 넥 플랜지의 주요 이점 중 하나는 고압을 처리할 수 있다는 것입니다. 이 설계는 누출 위험을 최소화하고 까다로운 응용 분야에 견고한 솔루션을 제공합니다. 석유 및 가스, 발전, 화학 처리 산업에서 일반적으로 사용되는 웰드 넥 플랜지는 내구성이 뛰어나고 교체가 용이하기 때문에 빈번한 검사나 유지 관리가 필요한 시스템에 적합합니다.
그러나 웰드 넥 플랜지를 설치하려면 일반적으로 슬립온 플랜지보다 더 정밀한 가공 및 용접 기술이 필요합니다. 최적의 성능을 보장하고 응력 지점의 위험을 최소화하려면 플랜지와 파이프의 정렬이 정확해야 합니다. 또한 웰드 넥 플랜지의 비용은 슬립온 플랜지의 비용보다 높은 경향이 있지만 신뢰성과 안전성이 가장 중요한 응용 분야에서는 절충이 정당화되는 경우가 많습니다.
블라인드 플랜지는 배관 시스템의 끝을 닫고 파이프를 효과적으로 밀봉하고 유체나 가스의 흐름을 방지하도록 설계되었습니다. 이 플랜지에는 중앙 개구부가 없어 다른 플랜지 유형과 구별됩니다. 블라인드 플랜지는 향후 접근이 필요할 수 있는 상황에서 매우 중요합니다. 완전히 분해하지 않고도 파이프라인을 유지 관리하고 검사할 수 있습니다. 이 기능은 다양한 응용 분야, 특히 격리가 필요한 시스템에서 없어서는 안 될 요소입니다.
밀봉 목적 외에도 압력 테스트 및 배관 시스템의 안전한 종단을 제공하는 수단으로 블라인드 플랜지를 사용할 수 있습니다. 그들은 일반적으로 수처리 시설, 석유 및 가스 파이프라인, 화학 공장에 사용됩니다. 안전성과 무결성을 보장하는 역할을 고려할 때 블라인드 플랜지는 높은 표준에 따라 제조되어야 하며 시스템의 압력과 조건을 견딜 수 있는지 확인하기 위해 엄격한 테스트와 품질 보증이 필요한 경우가 많습니다.
블라인드 플랜지는 수많은 장점을 제공하지만 다른 플랜지 유형보다 설치 및 제거가 더 어려울 수 있습니다. 누출을 방지하려면 적절한 밀봉 기술과 적합한 개스킷을 사용하는 것이 필수적입니다. 고압 응용 분야에서는 변형이나 파손 없이 예상 하중을 견딜 수 있도록 블라인드 플랜지 선택을 신중하게 고려해야 합니다.
특정 응용 분야에 적합한 플랜지 유형을 선택할 때 압력, 온도, 이송되는 유체의 특성을 포함한 작동 요구 사항을 고려하는 것이 중요합니다. 슬립온 플랜지는 설치 용이성이 우선시되는 저압 응용 분야에 이상적입니다. 반대로 웰드넥 플랜지는 우수한 강도와 응력 처리 능력으로 인해 고압 시스템에 선호됩니다. 반면에 블라인드 플랜지는 끝 부분을 닫고 향후 유지 관리를 위한 접근을 제공하는 데 필수적입니다.
이러한 플랜지의 재료로 티타늄을 선택하면 성능이 더욱 향상됩니다. 티타늄의 부식 저항성은 수명을 보장하고 교체 및 유지 관리 빈도를 줄여줍니다. 이러한 특성은 다른 재료가 손상되어 가동 중지 시간과 수리 비용이 많이 드는 환경에서 특히 중요합니다. 궁극적으로 올바른 플랜지 유형을 선택하려면 성능과 경제적 요소를 모두 고려하면서 해당 응용 분야의 특정 요구 사항에 맞춰야 합니다.
유형에 관계없이 티타늄 플랜지를 제조하려면 ASME B16.5 사양을 충족하는지 확인하기 위한 정밀 엔지니어링이 필요합니다. 공정에는 일반적으로 단조, 기계 가공, 표면 마감이 포함되며 각 공정은 플랜지의 성능 특성에 영향을 미칩니다. 티타늄의 고유한 특성을 고려할 때 원하는 공차와 표면 마감을 달성하려면 특수 기술과 도구가 필요한 경우가 많습니다. 품질 보증은 이 프로세스 전반에 걸쳐 가장 중요하며, 각 플랜지가 산업 표준을 준수하고 안정적으로 작동하도록 보장합니다.
제조업체는 티타늄 플랜지의 무결성을 평가하기 위해 엄격한 테스트 프로토콜을 구현하는 경우가 많습니다. 잠재적인 결함이나 불일치를 감지하기 위해 일반적으로 초음파 검사 및 방사선 검사와 같은 비파괴 검사 방법이 사용됩니다. 이러한 관행은 ASME 표준 준수를 보장할 뿐만 아니라 최종 제품의 안전성과 신뢰성도 향상시킵니다. 제조업체는 또한 프로세스와 제품을 지속적으로 개선하기 위해 기술 및 재료 과학의 발전을 따라잡아야 합니다.
또한 지속 가능성과 환경적 책임에 대한 강조가 점점 더 커지면서 제조 관행에도 영향을 미치고 있습니다. 폐기물을 줄이고 재료를 재활용하며 에너지 효율적인 프로세스를 사용하려는 노력이 점점 더 중요해지고 있습니다. 산업이 보다 지속 가능한 관행으로 전환함에 따라 티타늄 플랜지 제조업체는 이러한 기대에 부응하여 엔지니어링 분야의 환경 친화적인 미래에 기여하고 있습니다.
ASME B16.5 티타늄 블라인드 플랜지는 산업 응용 분야에 맞는 주요 이점을 제공합니다.
밀봉 및 폐쇄: 배관 시스템을 효과적으로 닫아 흐름을 방지하고 유지 관리 중이나 섹션을 사용하지 않을 때 안전한 밀봉을 보장하여 누출 위험을 줄입니다.
부식 저항: 산, 해수 및 가혹한 물질에 대한 고유한 저항성은 부식 환경에 이상적이며 장기적인 신뢰성을 보장합니다.
높은 강도 대 중량비: 티타늄의 우수한 중량 대비 강도 비율은 항공우주 및 해양 응용 분야에서 중요한 전체 시스템 중량을 최소화하는 동시에 성능을 향상시킵니다.
온도 저항: 고온에서도 기계적 성질을 유지하므로 화학처리 및 발전용으로 적합합니다.
생체적합성: 무독성이며 생체 적합성이 있어 순도가 중요한 제약, 식품 가공 및 의료 응용 분야에 이상적입니다.
내구성: 뛰어난 수명과 열화 감소를 제공하는 티타늄 플랜지는 교체 빈도와 가동 중지 시간을 줄여 비용 효율성을 높입니다.
다재: 화학처리, 석유 및 가스 정제, 의료기기 등 다양한 용도에 적합합니다.
유지 관리의 용이성: 내식성은 설치 및 유지 관리를 단순화하고 운영 중단 및 수명주기 비용을 줄입니다.
ASME B16.5 클래스 150 티타늄 블라인드 플랜지 사양
|
파이프 |
플랜지 데이터 |
제기된 얼굴 |
드릴링 데이터 |
무게 |
|||||
|
공칭 파이프 크기 |
|||||||||
|
외경 |
전체 직경 |
플랜지 두께 최소 |
페이스 직경 |
구멍 수 |
볼트 구멍 직경 |
구멍의 원형 직경 |
kg/개 |
||
|
~에 |
~에 |
~에 |
~에 |
~에 |
~에 |
||||
|
mm |
mm |
mm |
mm |
mm |
mm |
||||
|
1/2 |
0.840 21.30 |
3.500 88.90 |
0.440 11.20 |
1.380 35.10 |
4 |
0.620 15.70 |
2.380 60.45 |
0.42 |
|
|
3/4 |
1.050 26.70 |
3.880 98.60 |
0.500 12.70 |
1.690 42.90 |
4 |
0.620 15.70 |
2.750 69.85 |
0.61 |
|
|
1 |
1.315 33.40 |
4.250 108.0 |
0.560 14.20 |
2.000 50.80 |
4 |
0.620 15.70 |
3.120 79.25 |
0.86 |
|
|
11/4 |
1.660 42.20 |
4.620 117.3 |
0.620 15.70 |
2.500 63.50 |
4 |
0.620 15.70 |
3.500 88.90 |
1.17 |
|
|
11/2 |
1.900 48.30 |
5.000 127.0 |
0.690 17.50 |
2.880 73.15 |
4 |
0.620 15.70 |
3.880 98.60 |
1.53 |
|
|
2 |
2.375 60.30 |
6.000 152.4 |
0.750 19.10 |
3.620 91.90 |
4 |
0.750 19.10 |
4.750 120.7 |
2.42 |
|
|
21/2 |
2.875 73.00 |
7.000 177.8 |
0.880 22.40 |
4.120 104.6 |
4 |
0.750 19.10 |
5.500 139.7 |
3.94 |
|
|
3 |
3.500 88.90 |
7.500 190.5 |
0.940 23.90 |
5.000 127.0 |
4 |
0.750 19.10 |
6.000 152.4 |
4.93 |
|
|
31/2 |
4.000 101.6 |
8.500 215.9 |
0.940 23.90 |
5.500 139.7 |
8 |
0.750 19.10 |
7.000 177.8 |
6.17 |
|
|
4 |
4.500 114.3 |
9.000 228.6 |
0.940 23.90 |
6.190 157.2 |
8 |
0.750 19.10 |
7.500 190.5 |
7.00 |
|
|
5 |
5.563 141.3 |
10.00 254.0 |
0.940 23.90 |
7.310 185.7 |
8 |
0.880 22.40 |
8.500 215.9 |
8.63 |
|
|
6 |
6.625 168.3 |
11.00 279.4 |
1.000 25.40 |
8.500 215.9 |
8 |
0.880 22.40 |
9.500 241.3 |
11.3 |
|
|
8 |
8.625 219.1 |
13.50 342.9 |
1.120 28.40 |
10.62 269.7 |
8 |
0.880 22.40 |
11.75 298.5 |
19.6 |
|
|
10 |
10.75 273.0 |
16.00 406.4 |
1.190 30.20 |
12.75 323.9 |
12 |
1.000 25.40 |
14.25 362.0 |
28.8 |
|
|
12 |
12.75 323.8 |
19.00 482.6 |
1.250 31.75 |
15.00 381.0 |
12 |
1.000 25.40 |
17.00 431.8 |
43.2 |
|
|
14 |
14.00 355.6 |
21.00 533.4 |
1.380 35.10 |
16.25 412.8 |
12 |
1.120 28.40 |
18.75 476.3 |
58.1 |
|
|
16 |
16.00 406.4 |
23.50 596.9 |
1.440 36.60 |
18.50 469.9 |
16 |
1.120 28.40 |
21.25 539.8 |
76.0 |
|
|
18 |
18.00 457.2 |
25.00 635.0 |
1.560 39.60 |
21.00 533.4 |
16 |
1.250 31.75 |
22.75 577.9 |
93.7 |
|
|
20 |
20.00 508.0 |
27.50 698.5 |
1.690 42.90 |
23.00 584.2 |
20 |
1.250 31.75 |
25.00 635.0 |
122 |
|
|
24 |
24.00 609.6 |
32.00 812.8 |
1.880 47.80 |
27.25 692.2 |
20 |
1.380 35.10 |
29.50 749.3 |
185 |
|
