| 브랜드 이름: | LHTI |
| 모델 번호: | LH-01 |
| 모크: | 100 크그스 |
| 가격: | USD $19.5-$28.5 / kg |
| 지불 조건: | 서부 동맹, T/T, L/C, D/A, D/P |
| 공급 능력: | 월 100 톤 |
2mm 벽 티타늄 원형 튜브: 형상, 강도 및 부식 내구성
2밀리미터 벽은 티타늄 튜브가 얇은 계측기 라인에서 벗어나 실제 압력을 견딜 수 있는 지점으로, 무겁거나 비싸지 않습니다. 또한 형상 제어가 튜브를 설치할 수 있는지 여부를 결정하기 시작하는 벽이기도 합니다. 2mm에서는 튜브 시트, 벤딩 머신 및 용접 준비에서 둥글지 않은 단면이나 편심 벽이 즉시 나타납니다.
2mm가 유용한 벽인 이유
2mm에서 티타늄 튜브의 압력 용량은 대부분의 냉각 및 공정 용도에 충분하며 무게는 얇은 벽 제품과 거의 같습니다. 얇은 벽과의 관계는 이를 쉽게 볼 수 있습니다. 후프 응력은 직경에 따라 증가하므로 19mm 튜브에 적합한 2mm 벽은 50mm 튜브에서는 중간 정도의 응력만 받고 파열 추정치는 그에 따라 감소합니다. 아래 표는 895MPa의 인장 강도와 간단한 추정치를 사용합니다. 코드 등급은 조인트 계수, 온도 저하 및 부식 여유를 추가합니다.
| 외경 | 2mm 벽에서의 내경 | 파열 추정치 | 1.5 계수로 작동 | 일반적인 용도 |
|---|---|---|---|---|
| 12.7 mm | 8.7 mm | 약 282 MPa | 약 188 MPa | 고압 계측 라인 |
| 19.05 mm | 15.05 mm | 약 188 MPa | 약 125 MPa | 소형 응축기, 냉각기 |
| 25.4 mm | 21.4 mm | 약 141 MPa | 약 94 MPa | 열교환기 튜브 |
| 31.8 mm | 27.8 mm | 약 113 MPa | 약 75 MPa | 해수 냉각 라인 |
| 50.8 mm | 46.8 mm | 약 70 MPa | 약 47 MPa | 공정 냉각기, 저압 |
이 수치는 검토용입니다. 도면에 기재될 숫자는 코드 기반의 설계 압력이며, 벽은 공차 후 최소 벽과 비교하여 확인되며, 명목치가 아닙니다. 2mm 벽에서 -10%의 공차는 이미 0.2mm를 제거하므로 단면의 1/10이므로 명목치와 최소치 간의 차이는 반올림 세부 사항이 아닙니다.
형상 제어가 실제 사양입니다
원형도, 벽 편심 및 직진도는 쉽게 설치되는 튜브와 모든 단계에서 저항하는 튜브를 구분하는 요소입니다. 타원형 단면은 올바른 크기의 튜브 시트 구멍에 들어가지 않으며, 강제로 끼우면 구멍과 튜브가 손상됩니다. 편심 벽은 평균 벽이 올바르더라도 압력 등급을 제한하는 얇은 면을 가지고 있습니다. 활 모양의 튜브는 벤딩 머신을 통과하거나 연결 플랜지와 정렬되지 않습니다.
실질적인 요구 사항은 간단하며 주문서에 기재할 가치가 있습니다. 직경 공차의 절반 이내의 원형도, 명목치의 10% 이내의 벽 편심, 미터당 약 1mm의 직진도, 약 1도 이내의 직각 절단면. 각 항목은 제작에 직접적인 영향을 미치므로 구두 계약보다는 구매 사양에 포함되어야 합니다.
| 형상 매개변수 | 실질적인 요구 사항 | 확인 방법 | 보호 대상 |
|---|---|---|---|
| 원형도 | 직경 공차의 절반 이내 | 세 방향 마이크로미터 측정 | 튜브 대 튜브 시트 맞춤 및 밀봉 |
| 벽 편심 | 명목 벽의 10% 이하 | 초음파 벽 스캔 | 얇은 쪽의 최소 벽 |
| 직진도 | 미터당 약 1mm | 표면 플레이트 및 다이얼 게이지 | 피딩, 롤링 및 조립 |
| 직각 절단 | 직각에서 1도 이내 | 직각 및 필러 게이지 | 용접 간격 및 조인트 융합 |
| 내경 마감 | 버 및 느슨한 스케일 없음 | 시각 및 내경 스코프 | 흐름, 오염 및 청결도 |
내경은 별도의 항목으로 다룰 가치가 있습니다. 느슨한 스케일, 절단으로 인한 버 및 드로잉 윤활제 잔류물은 모두 공정 흐름으로 들어가며, 작은 내경에서는 흐름을 방해하고 침전물이 시작될 장소를 제공합니다. 포장 시 깨끗하고 건조한 튜브는 깨끗하게 유지됩니다. 젖은 상태로 포장된 튜브는 설치 전에 제거해야 하는 얼룩과 함께 도착합니다.
내식성 및 그 한계
냉각수, 해수 및 대부분의 산화 화학 스트림에서 티타늄 튜브는 잘 작동합니다. 산화막이 물과 산소의 존재 하에서 자체적으로 복구되기 때문입니다. 두 가지 조건이 이를 약화시킵니다. 첫 번째는 크리비스로, 국부 화학 반응이 산소 부족 및 산성으로 인해 막이 복구될 수 없는 곳입니다. 튜브 대 튜브 시트 조인트 및 지지 접촉이 일반적인 부위입니다. 두 번째는 오염, 특히 강철 도구, 와이어 브러시 또는 녹슨 물에서 발생하는 철 얼룩으로, 국부 셀을 생성하고 피팅을 유발할 수 있습니다.
실질적인 조치는 여기서 비롯됩니다. 제작 도구는 티타늄 전용으로 사용하고, 철과 접촉한 후에는 산세척하며, 튜브 내경에 정체된 주머니가 없도록 합니다. 매체가 환원성이거나 뜨거운 크리비스를 피할 수 없는 경우, Gr7과 같은 팔라듐 함유 등급은 Gr2보다 더 견고한 선택이며, 크리비스 저항성을 크게 높이는 데 약간의 비용 프리미엄이 듭니다.
유속도 같은 논의에 포함되어야 합니다. 티타늄은 대부분의 금속보다 침식에 더 잘 견디지만, 2mm 벽은 여유가 거의 없으며, 입구, 굽힘 또는 부분적으로 닫힌 밸브에서의 난류는 국부적으로 금속을 제거할 수 있습니다. 입구 유속을 적절하게 유지하고, 입구에서 부드러운 전환을 사용하고, 급격한 축소를 피하는 것은 얇은 벽 튜브에 대한 저렴한 보호 조치입니다.
심리스 또는 용접 및 드로잉
2mm 벽에서는 두 가지 방법 모두 가능합니다. 심리스 튜브는 중공에서 뽑아내며 이음매가 없어 압력 용도, 주기적 서비스 및 내부가 끊어지지 않아야 하는 모든 응용 분야에 적합합니다. 용접 및 드로잉 튜브는 스트립에서 시작하여 이음매를 용접한 다음 뽑고 어닐링하여 긴 길이와 심리스 공급이 제한된 크기에서 경제적입니다. 이음매는 일반적으로 드로잉 후에는 보이지 않지만, 야금학적 특징으로 남아 있으며 품질은 용접과 후속 냉간 가공량에 따라 달라집니다.
선택은 일반적으로 용도와 길이에 따라 달라집니다. 수천 개의 짧은 튜브가 있는 응축기의 경우, 용접 및 드로잉 튜브가 상업적인 해결책인 경우가 많습니다. 고압 라인, 주기적 서비스 또는 배송 후 굽힘이 필요한 튜브의 경우, 심리스가 더 안전한 기본값입니다. 어느 쪽이든, 표준 및 테스트 패키지는 문의 시 합의되어야 합니다. 동일한 명목 크기가 매우 다른 증거를 가지고 다른 사양으로 공급될 수 있기 때문입니다.
2mm 벽 튜브 사용처
응축기 및 열교환기는 가장 큰 응용 분야로, 튜브는 한쪽에는 냉각수를, 다른 쪽에는 공정 유체를 운반하며, 벽은 압력과 냉각 매체의 부식을 모두 견뎌야 합니다. 선박 및 해안 플랜트의 해수 냉각 장치는 티타늄에 자연스럽게 적합합니다. 대안 재료는 코팅이 필요하거나 빈번한 교체가 필요하기 때문입니다.
화학 냉각기, 샘플링 냉각기 및 소형 공정 열교환기는 동일한 이유로 동일한 벽을 사용합니다. 계측 및 유압 작업에서 2mm 벽은 고압보다는 거친 취급 및 진동을 견뎌야 하는 경우 선택됩니다. 이러한 모든 용도에서 튜브는 설치만큼만 좋으므로 형상 요구 사항과 청결도 요구 사항은 재료 인증서와 동일한 비중을 차지합니다.
검사 및 주문
일반적인 검사 계획은 각 로트의 샘플에 대한 치수 및 형상, 수압 또는 공압 시험, 벽 결함에 대한 와전류 또는 초음파 시험, 연성도를 보여주는 평탄화 시험을 포함합니다. EN 10204의 3.1 인증서는 열 번호, 화학 성분, 인장 및 항복 강도, 신장률, 비파괴 시험 결과를 포함해야 하며, 납품된 튜브에 추적 가능해야 합니다.
주문 시 표준, 등급, 외경 및 공차를 포함한 2mm 벽, 길이 및 직진도, 납품 조건, 표면 및 청결도 요구 사항, 테스트 패키지를 명시해야 합니다. 원형도 및 편심 제한을 추가하는 것은 문의 시 비용이 들지 않으며 나중에 거부된 납품을 피할 수 있습니다. 이는 튜브 주문에서 가장 저렴한 품질 개선입니다.

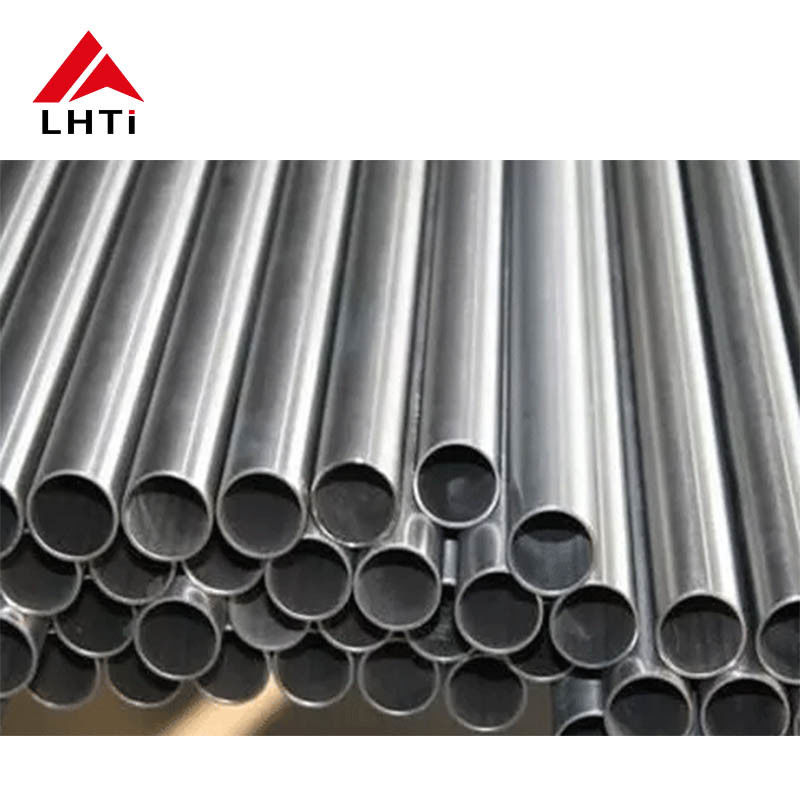

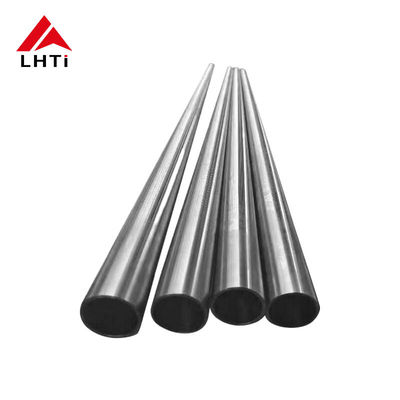

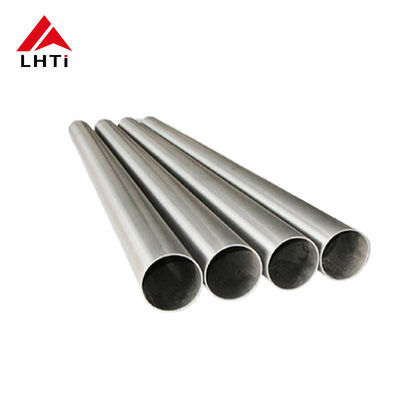

제품 이미지
