12.7mm 티타늄 튜브 수압 시험 압력

12.7mm 심리스 티타늄 튜브: 유압 테스트가 증명하는 것

유압 테스트는 튜브 인증서에서 가장 많이 언급되지만 가장 적게 이해되는 항목입니다. 특정 튜브가 특정 시간 동안 특정 압력을 누설 없이 견뎠음을 증명하며, 그 이상은 아닙니다. 테스트 압력이 어떻게 선택되었는지, 그리고 그것이 벽에 어떤 영향을 미치는지 이해하면, 특히 벽 두께 범위가 0.5mm에서 1.5mm까지인 12.7mm 튜브에서 모호한 주장을 유용한 수락 기준으로 바꿀 수 있습니다.

15 및 24.5 MPa는 어디에서 오는가

테스트 압력은 일반적으로 설계 압력에 계수(일반적으로 1.5배)를 곱하여 파생되며, 결과적인 벽 응력이 항복 강도 이하로 유지되도록 확인됩니다. 이 두 번째 확인은 주어진 테스트 압력이 주어진 벽에 적용 가능한지 여부를 결정하는 것입니다. 12.7mm 외경에서 후프 응력은 쉽게 추정할 수 있습니다: 압력 x 직경 / (2 x 벽 두께). 24.5 MPa에서 테스트된 1mm 벽은 약 156 MPa를 보는데, 이는 어닐링된 Gr2의 275 MPa 항복 강도의 57%로 편안한 테스트입니다. 0.5mm 벽에 동일한 압력을 가하면 약 311 MPa가 생성되어 항복 강도를 초과하므로 튜브 자체에 영구적인 팽창이 발생합니다.

이것이 테스트 압력이 적용되는 벽 없이 절대 인용되어서는 안 되는 이유입니다. 0.5mm 튜브에 24.5 MPa를 제공하는 공급업체는 다른 크기를 테스트하거나 영구 변형을 허용하거나 파열 압력을 테스트 압력으로 인용하는 것입니다. 어떤 벽에 압력이 적용되는지 묻는 것은 구매자가 튜브 공급업체에게 할 수 있는 가장 유용한 질문입니다.

테스트가 실제로 확립하는 것

유압 테스트는 누설 테스트입니다. 벽을 관통하는 결함, 불량 용접, 압력 하에서 열리는 랩 및 균열을 발견하며, 샘플링된 지점이 아닌 튜브 전체 길이에 걸쳐 수행합니다. 닫힌 상태로 유지되는 미세 균열은 발견하지 못하고, 벽 두께를 측정하지 않으며, 화학 성분이나 어닐링에 대해 아무것도 말해주지 않습니다. 이러한 것들은 다른 테스트에 속하며, 유압 테스트만 나열된 인증서는 얇은 품질 기록입니다.

테스트 절차는 압력만큼 중요합니다. 튜브는 완전히 채워지고, 공기가 배출되고, 압력이 천천히 상승하여 전체 길이가 관찰될 만큼 충분히 유지되어야 하며, 외부가 건조되어 누수가 보이도록 해야 합니다. 몇 초 안에 가압 및 방출되는 테스트는 특히 물이 이동해야 하는 긴 길이에서 거의 증명하지 못합니다.

길이, 코일 및 치수 필드

이 페이지에는 두 개의 길이 설명이 있습니다. 치수 필드는 최대 1200mm를 제공하며, 제품 테이블은 직선 길이에 대해 최대 16000mm를 제공하며, 12.7mm 튜브는 코일 형태로도 일반적으로 공급됩니다. 제품 형태가 명확해지면 이는 모순되지 않습니다: 짧은 절단 조각은 소량 주문의 기본 포장이며, 최대 16m의 직선 길이는 라인 파이프 및 열 교환기 작업에 사용할 수 있으며, 코일 튜브는 설치 시 조인트가 적은 연속 실행이 필요한 경우 사용됩니다.

선택은 테스트에 영향을 미칩니다. 코일은 코일로 테스트되며 기록은 전체 길이를 포함합니다. 직선 길이는 개별적으로 또는 매니폴드에 압력을 유지하는 배치로 테스트됩니다. 어느 쪽이든, 인증서는 테스트 압력, 유지 시간 및 모든 튜브 또는 샘플이 테스트되었는지 여부를 명시해야 합니다. 샘플에 대한 배치 테스트는 각 조각에 대한 테스트와 다른 보증 수준이기 때문입니다.

표준, 등급 및 구조

ASTM B338은 심리스 튜브를 다루며 이 페이지에서 사용되는 참조입니다. ASTM B861은 심리스 파이프를 다루며, 혼합 주문의 경우 두 가지가 함께 인용되기도 합니다. 등급 목록은 Gr1, Gr2 및 Gr5를 보여주며, 제품 테이블은 Gr1 및 Gr2를 보여주므로, 실제적인 해석은 Gr1 및 Gr2가 표준 공급이며 Gr5는 요청 시 사용 가능하다는 것입니다. 이것은 테스트에 중요합니다. Gr5는 훨씬 높은 항복 강도를 가지며 얇은 벽에서도 24.5 MPa 테스트를 견딜 수 있기 때문입니다.

튜브는 압연 및 어닐링되어 일관된 치수와 예측 가능한 굽힘을 제공하는 상태입니다. 어닐링은 냉간 압연으로 인한 잔류 응력을 제거하며, 응력 완화된 튜브는 절단, 확장 또는 용접 시 왜곡될 가능성이 적습니다. 12.7mm 크기는 반 인치 공칭 크기이므로 표준 계측 피팅, 튜브 시트 레이아웃 및 작은 열 교환기 번들에 어댑터 없이 맞습니다.

장수명을 위한 설계

티타늄 튜브의 장수명은 세 가지 요소에서 비롯됩니다: 벽을 부식 및 침식 여유량 이상으로 유지하는 것, 표면을 깨끗하게 유지하는 것, 진동을 피하는 것. 첫 번째는 설계 선택이고, 두 번째는 유지 보수 습관이며, 세 번째는 지지 세부 사항입니다. 티타늄은 대부분의 냉각수에 잘 견디지만, 입구 난류로 인해 금속이 손실되는 얇은 벽은 합금에 관계없이 조기에 고장납니다.

진동은 소구경 튜브에서 일반적으로 받는 것보다 더 많은 주의를 받을 가치가 있습니다. 티타늄은 강철의 탄성 계수의 약 절반이므로 동일한 스팬과 지지 간격은 더 낮은 고유 진동수와 더 큰 진폭을 제공합니다. 지지대를 더 가깝게 배치하고 헤더와 번들 사이의 긴 지지되지 않은 실행을 피하는 것은 튜브 시트에서의 마찰과 첫 번째 지지대에서의 피로를 방지하는 저렴한 방법입니다.

주문 체크리스트

표준 및 등급, 외경 및 벽 두께, 길이 및 제품 형태, 어닐링 상태, 적용되는 벽과 함께 테스트 압력, 유지 시간, 필요한 비파괴 검사, 인증서 수준을 지정하십시오. 이 크기의 경우 EN 10204의 3.1 인증서와 유압 테스트 기록, 화학 조성 및 기계적 특성이 일반적인 기대치입니다.

두 가지 실용적인 참고 사항이 루프를 닫습니다. 깨끗한 테스트 물을 사용하고 설치 전에 제거해야 하는 얼룩을 남기는 코일 길이에 잔류 물이 남지 않도록 튜브를 배수하고 건조하십시오. 그리고 테스트 압력과 유지 시간을 인증서뿐만 아니라 포장 목록에도 기록하여 정보가 사무실 파일에 머무르지 않고 번들과 함께 현장으로 이동하도록 하십시오.

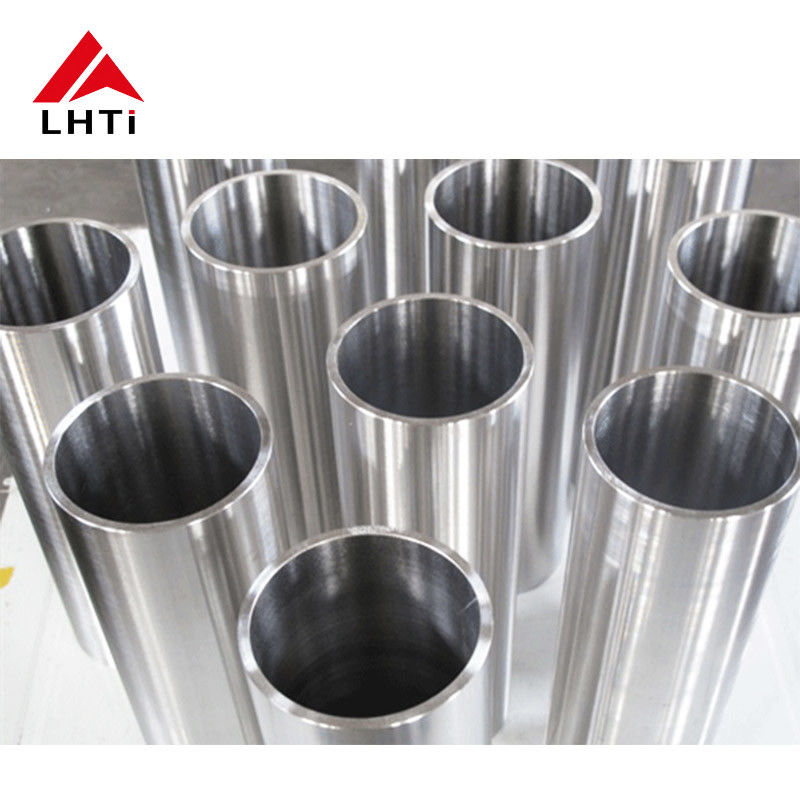

제품 이미지
