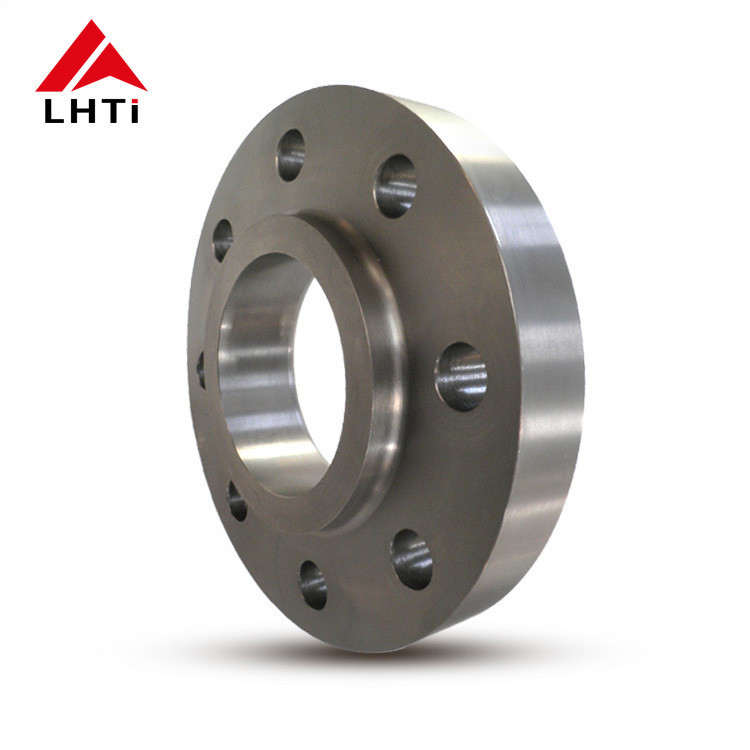

PN10 Gr2 Gr5 티타늄 슬라이드 플랜지 위면

2DIN 86029 티타늄 허브드 슬립 온 플랜지

1. 1등급 티타늄:높은 융통성으로 알려진 1등급 티타늄은 상업적으로 순수한 티타늄 등급 중 가장 부드럽고 가장 형성 가능합니다.화학공업과 같은 환경에서 우수한 부식 저항을 필요로 하는 응용 프로그램에서 주로 사용됩니다..

2.

3. 2급 티탄:이 는 가장 널리 사용 되는 티타늄 등급 이다. 이 는 강도 와 유연성 사이 에 좋은 균형 을 이루고 있으며, 우수한 부식 저항력 을 가지고 있다. 이 는 광범위한 응용 분야 에 사용 된다.파이프 시스템용 플랜지를 포함하여.

4.

5. 5등급 티타늄 (Ti 6Al-4V):이 합금 고도는 모든 티타늄 합금 중 가장 일반적으로 사용됩니다. 그것은 순수한 티타늄 등급에 비해 플랜지의 강도를 크게 증가시킵니다.5등급 티타늄은 고강성 용도로 사용되며, 열과 노폐성 모두 요구됩니다..

6.

7. 7등급 티타늄:우수한 용접성과 제조성을 특징으로, 이 등급에는 특히 환원산과 뜨거운 하로이드에서 지역적 공격에 대한 강화된 부식 저항성을 위해 팔라디엄이 포함되어 있습니다.

8.

9. 12등급 티타늄:이 등급 은 다른 상업적 순수한 등급 과 비교 할 때 더 높은 열 저항성 과 강도 를 제공한다. 또한 좋은 용접성 과 부식 저항성 을 유지 한다.

10.

11. 23등급 티타늄 (Ti 6Al-4V ELI):이 등급은 등급 5과 비슷하지만, 초하층 간막 (ELI) 이 있어, 더 높은 골절 강도와 더 나은 유연성을 선호한다.그것은 종종 의료 응용 프로그램에서 사용되고 또한 중요한 상황에서의 플랜지에 적합합니다, 고급 애플리케이션.

    • 티타늄: 티타늄은 특히 바닷물, 염화물, 산화산과 같은 공격적인 환경에서는 예외적인 부식 저항성을 가지고 있습니다.산화질소 로 보호 된 층 을 형성 하여 부식 저항성 을 높인다.
    • 스테인리스 스틸: 스테인리스 스틸 또한 질식 저항성이 좋지만 티타늄만큼은 아닙니다.부식성 환경에서 더 나은 보호를 위해 추가 코팅 또는 치료가 필요할 수 있습니다..
    • 탄소 강철: 탄소 강철은 특히 습한 상태 또는 산성 상태에서 부식에 민감하며 보호를 위해 코팅이나 합금이 필요합니다.
    • 인코넬: 인코넬 합금은 고온 및 압력 조건을 포함한 극한 환경에서의 산화 및 진열에 탁월한 저항력을 제공합니다.

3.DIN 86029 티타늄 허브드 슬립 온 플랜지

4DIN86029 티타늄 허브드 슬립 온 플랜지의 장점:

티타늄 슬립 온 플랜지는 여러 가지 산업용 용도로 매우 적합하도록 만드는 몇 가지 장점을 제공합니다.

부식 저항성:티타늄은 특히 바닷물, 산, 염화물 같은 공격적인 환경에서는 예외적인 부식 저항성으로 유명합니다.이 특성 은 전통적인 재료 가 고장 갈 수 있는 부식성 산업 환경 에서 장수성 과 신뢰성 을 보장 합니다.

높은 강도/중량 비율:티타늄 은 강도 와 무게 의 비율 이 강철 과 다른 많은 금속 과 비교 할 때 우월 하다.이 특성으로 인해 티타늄 슬리프 플랜지는 가벼운 동시에 견고한 성능을 제공합니다.그것은 특히 항공우주 및 해상 산업과 같은 무게 감축이 중요한 응용 프로그램에서 유리합니다.

고온 저항성:티타늄은 그 등급에 따라 약 600°C (1112°F) 까지 높은 온도에서도 기계적 특성과 부식 저항성을 유지합니다.이것은 높은 온도와 관련된 응용 프로그램에 적합한 티타늄 슬리프-온 플랜지를 만듭니다., 화학 처리 및 열 전력 생산과 같은.

생체 호환성:티타늄은 생체 호환성 있고 독성이 없으며, 제품의 순수성과 안전성이 가장 중요한 의약품, 식품 가공 및 의료 기기와 같은 산업에 사용하기에 적합합니다.

낮은 열 확장:티타늄은 강철에 비해 열 확장 계수가 낮아서 온도 변동으로 인해 파이프 시스템에서 누출 및 고장의 위험을 줄일 수 있습니다.

장수성 및 내구성:티타늄은 뛰어난 내구성 및 시간이 지남에 따라 분해에 대한 저항력으로 알려져 있으며, 다른 재료에 비해 더 긴 서비스 수명과 낮은 유지 보수 비용을 보장합니다.

제조 용이성:티타늄은 쉽게 가공, 용접 및 복잡한 모양으로 형성 될 수 있으며, 특정 프로젝트 요구 사항을 충족시키기 위해 사용자 정의 설계 및 구성을 허용합니다.

비마그네틱 및 불꽃이 없는:티타늄은 자기성이 없고, 불꽃이 없는 물질로, 이 특성이 유리한 용도로 적합합니다.민감한 전자 장비 또는 폭발 위험 환경.

환경적 호환성:티타늄은 부식 저항성, 장수성 및 재활용 가능성으로 인해 환경 친화적이며, 수명 주기에 걸쳐 환경 영향을 줄입니다.

5DIN 86029 티타늄 허브드 슬리프 온 플랜지의 제품 프로세스:

재료 선택:

티타늄 합금: 이 과정은 응용 요구 사항에 따라 적절한 티타늄 합금 선택으로 시작됩니다. 일반적인 합금에는 2급 (Ti-CP), 5급 (Ti-6Al-4V), 7급 (Ti-0.15Pd), 특정 기계적 특성, 부식 저항성 및 기타 관련 특성에 따라 선택됩니다.

절단 및 형성:

원료 준비: 티타늄 빗자루 또는 막대는 필요한 플랜지 크기에 따라 적절한 길이로 잘라집니다.

도매 또는 롤링: 티타늄 소재는 최적의 온도로 가열되고 초기 플랜지 빈자리를 형성하기 위해 도매 또는 롤링 기술을 사용하여 모양이됩니다.이것은 목과 플랜지 얼굴을 형성하는 것을 포함합니다..

가공:

턴 및 프레싱: 조형 또는 롤링 된 티타늄 빈은 정밀 가공 작업에 시달립니다.이것은 원하는 외부 지름 (OD) 을 달성하기 위해 회전하고 플랜지 표면을 만들기 위해 프레싱을 포함합니다., 평면 또는 ASME B16.5 사양에 따라 고리 형태의 관절)

뚫기: 볼트를 수용하고 연결 파이프와 적절한 정렬을 보장하기 위해 플랜지에 구멍이 뚫립니다.

용접 준비:

베벨링: 용접 목 플랜지 끝, 특히 파이프에 연결되는 부위가 용접을 용이하게 하기 위해 굽힌다. 적절한 굽힘은 강한 용접 관절과 효과적인 융합을 보장한다.

용접:

용접 과정: 티타늄 용접 목 플랜지는 일반적으로 티그 (트랑그스텐 비활성 가스) 용접 또는 티타늄 합금에 적합한 유사한 방법을 사용하여 용접됩니다.용접은 오염 및 산화를 방지하기 위해 보호 대기를 유지하기 위해 조심스럽게 수행됩니다.티타늄의 부식 저항력을 손상시킬 수 있습니다.

용접 검사: 용접 후 검사에는 염료 침투 물질 검사 또는 용접의 무결성을 확인하기 위한 초음파 검사와 같은 비파괴 테스트 (NDT) 방법이 포함됩니다.

열처리 (필요한 경우):

소금: 티타늄 합금과 특정 요구 사항에 따라 소금 또는 스트레스 완화 열 처리를 사용하여 재료 특성을 최적화하고 잔류 스트레스를 줄일 수 있습니다.

최종 검사 및 시험:

차원 검사: 각 용접 목 플랜지는 ASME B16에 의해 설정 된 것을 포함하여 정확한 허용량과 사양을 충족하는지 확인하기 위해 엄격한 차원 검사를 받습니다.5.

시각적 검사 및 표면 검사: 시각적 검사는 성능이나 무결성에 영향을 줄 수있는 표면 결함이나 불완전함이 없음을 보장합니다.

압력 테스트: 정해진 조건 하에서 플랜지의 압력 무결성 및 누출 저항을 확인하기 위해 수직 또는 공기 압력 테스트를 수행할 수 있습니다.

표면 처리 및 마무리:

표면 코팅: 응용 분야에 따라 부화화 또는 고화화 등의 표면 처리가 부착되어 진열 저항을 더욱 향상시키거나 표면 완성도를 향상시킬 수 있습니다.

표시 및 식별: 각 플랜지는 추적성을 위해 재료 등급, 크기, 압력급 및 제조업체의 식별 등 필수 정보로 표시됩니다.

포장 및 운송:

검사 및 테스트가 만족스럽게 완료되면, 티타늄 용접 목 플랜지는 운송 및 저장 과정에서 손상을 방지하기 위해 신중하게 포장됩니다.그 다음 고객 또는 유통 센터에 배송됩니다..

6. 티타늄 판 플랜지의 다른 얼굴 유형:

높인 얼굴 (RF) 플랜지:

1. 디자인:

   • 상승 표면: 상승 표면 플랜지는 파이프 지름보다 약간 더 큰 구멍을 뚫고 구멍의 주위에 작은 부분을 가지고 있습니다. 이것은 플랜지의 표면 위에 능선 (또는 상승 표면) 을 만듭니다.
   • 밀폐 표면: 높인 표면은 밀착제가 얹혀있는 주요 밀폐 표면으로 사용됩니다. 짝짓기 플랜지에 압축되면 단단한 밀폐를 제공합니다.

2. 장점:

   • 강화 된 밀폐: 상승 된 표면 디자인은 밀폐의 효과를 향상시키는 작은 영역에 밀폐 압축을 집중시킵니다.
   • 보호: 높인 얼굴은 취급 및 설치 중에 손상을 입지 않도록 플랜지 표면을 보호합니다.

3. 응용 프로그램:

   • 일반: 안정적이고 누출이 없는 밀폐가 필수적인 표준 산업용 애플리케이션에서 높인 얼굴 플랜지는 더 일반적입니다.
   • 압력 등급: 고압 애플리케이션에 적합합니다. 높은 표면으로 가스켓을 더 잘 압축할 수 있기 때문입니다.

평면 (FF) 플랜지:

1. 디자인:

   • 매끄러운 표면: 평면 플랜지는 구부러기 주위에 돌출이나 상승 부위가없는 평면 또는 매끄러운 표면을 가지고 있습니다.
   • 밀폐면: 밀폐는 플랜지의 평평한 표면에 직접 밀착을 통해 달성됩니다.

2. 장점:

   • 편리하게 정렬: 평면 플랜지 는 조립 도중 더 쉽게 정렬 할 수 있습니다.
   • 공간 절약: 그들은 좁은 설치에서 유리할 수 있는 Raised Face 플랜지에 비해 더 적은 공간을 필요로 합니다.

3. 응용 프로그램:

   • 전문: 평면 플랜지는 일반적으로 밀폐 요구 사항이 덜 엄격한 저압 및 비 비판적 응용 프로그램에서 사용됩니다.
   • 특수 가스켓: 적절한 밀폐를 보장하기 위해 플랜지의 전체 면을 덮는 특수 가스켓 (전면 가스켓과 같은) 이 필요할 수 있습니다.

윗면과 윗면을 선택할 때:

• 압력 및 밀폐 요구 사항: 신뢰성 있는 밀폐가 중요한 높은 압력 응용 용도로 높인 얼굴 플랜지는 선호됩니다.평면 플랜지는 낮은 압력 응용 프로그램 또는 공간 제약이 우려되는 경우에 적합합니다.

• 가스켓 선택: 가스켓 선택 (반지형 또는 전면형) 은 플랜지 표면 유형 (RF 또는 FF) 및 밀폐 무결성 적용 요구 사항에 따라 다릅니다.

7DIN 86029 허브드 슬립 온 플랜지 적용:

화학 처리: 티타늄의 퇴색 저항은 DIN86029 티타늄 허브ഡ് 슬립-온 플랜지를 화학 처리 공장에서의 퇴색 화학 물질과 산을 처리하는 데 이상적입니다.그들은 파이프 라인에서 사용됩니다.화학적 공격에 대한 저항성이 중요한 원자로와 저장 탱크.

석유 및 가스 산업: 해상 플랫폼, 정유 공장 및 파이프 라인에서 이러한 플랜지는 티타늄이 바닷물, 탄화수소,그리고 부식 없이 가혹한 환경 조건그들은 파이프 시스템, 열 교환기 및 압력 용기에 사용됩니다.

항공우주: 티타늄의 가볍고 높은 강도/중량 비율은 DIN 86029 티타늄 허브형 슬립-온 플랜지를 항공우주 응용 분야에 적합하게 만듭니다. 그들은 항공기 수압 시스템,연료 선, 그리고 무게 감소와 내구성이 필수적인 구조 구성 요소.

해양 산업: 티타늄 플랜지는 해수 침식 에 저항 하고 있어 해양 용품 에 유용 합니다.부식 저항성이 중요한 해상 플랫폼.

의료 장비:티타늄의 생체 호환성은 의약품 가공 장비 및 제품 순수성과 안전성이 가장 중요한 의료 가스 전달 시스템과 같은 의료용 용도로 적합합니다..

식품 및 음료 산업: 티타늄의 무활성성 및 부식 저항성은 식품 제품 및 음료 취급에 적합합니다.DIN 86029 티타늄 허브형 슬리프 플랜지 가공 장비에 사용됩니다., 저장 탱크, 그리고 식품 가공 공장의 파이프 시스템.

전력 생산: 이 플랜지는 핵 및 화석 연료 시설을 포함한 발전소에서 사용되며 높은 온도와 부식 환경에 노출됩니다.티타늄 은 높은 온도 에서 그 성질 을 유지 할 수 있는 능력 으로 인해 이러한 응용 분야 에 적합 합니다.

환경 보호: 티타늄의 부식 및 화학 물질에 대한 저항성은 폐수 처리 시설 및 오염 관리 시스템과 같은 환경 보호 응용 프로그램에서 유용합니다.
