| 브랜드 이름: | LH-Ti |
| 모델 번호: | LH-BL |
| 모크: | 1개 |
| 가격: | US dollar $30/pc--US dollar $80/pc |
| 지불 조건: | L/C, T/T, 웨스턴 유니온 |
| 공급 능력: | 달 당 5000 PC |
Gr1 및 Gr2 티타늄 플랜지: TA 등급 설명
두 가지 명명 시스템이 티타늄 플랜지 주문에서 만납니다. ASTM 등급 Gr1 및 Gr2는 대부분의 국제 도면 및 인증서에서 사용되는 반면, 이 공장을 포함한 중국 제철소는 GB/T TA 마크도 사용합니다. 두 시스템은 다른 이름으로 동일한 금속을 설명하며, 어떤 시스템이 적용되는지 명시하지 않고 두 시스템을 혼합한 구매 주문은 입고 시 지연의 일반적인 원인입니다.
TA0 ~ TC4: 중국 마크의 의미
GB/T 티타늄 시스템은 거의 순수한 등급에는 TA, 베타 합금에는 TB, 알파 베타 합금에는 TC를 사용합니다. TA0 및 TA1은 저산소 엔드에 있으며 ASTM Gr1과 일치합니다. TA2는 표준 산업 순도 등급이며 Gr2와 일치합니다. TA3은 Gr3과 일치합니다. TA9는 팔라듐 변형 등급이며 Gr7과 일치하고, TA10은 몰리브덴 니켈 등급이며 Gr12와 일치합니다. TC4는 Ti-6Al-4V이며 Gr5와 일치합니다.
| 중국 마크 | ASTM 등급 | 합금 첨가 | 인장/항복, MPa | 플랜지 참고 사항 |
|---|---|---|---|---|
| TA0, TA1 | Gr1 | 없음, 최저 산소 | 240 / 138 | 저압 전용, 연질 면 |
| TA2 | Gr2 | 없음, 표준 산소 | 345 / 275 | 기본 플랜지 등급 |
| TA3 | Gr3 | 없음, 고산소 | 485 / 380 | 플랜지에서 드물게 사용, 더 단단한 면 |
| TA9 | Gr7 | 팔라듐 0.12 ~ 0.25 | 345 / 275 | 염화물 및 환원산 |
| TA10 | Gr12 | Mo 0.2 ~ 0.4, Ni 0.6 ~ 0.9 | 438 / 345 | 고온산, 염화물에는 사용 불가 |
| TC4 | Gr5 | Al 5.5 ~ 6.75, V 3.5 ~ 4.5 | 895 / 828 | 고하중, 단조 어려움 |
매핑은 비슷하지만 자유롭게 대체할 수 있는 라이선스는 아닙니다. 인증서는 일반적으로 한 시스템에 대해 발급되므로, 주문 시 수신 검사에서 확인할 시스템을 명시해야 합니다. 도면에 TA2라고 되어 있고 보고서에 Gr2라고 되어 있다면, 검사관은 서면 동등성 확인서를 가지고 있어야 하며, 그렇지 않으면 누군가가 확인하는 동안 자재가 격리될 것입니다.
플랜지에 대한 Gr1 및 Gr2 선택
Gr1과 Gr2의 차이는 합금이 아니라 산소입니다. 약 0.18% 대 0.25%입니다. 이는 인장 강도를 240에서 345 MPa로, 항복 강도를 138에서 275 MPa로 높이며, Gr2가 플랜지의 기본값인 이유입니다. 볼트 조인트는 개스킷 주변에서 면을 압축 하중으로 로드하며, 대형 직경의 연질 Gr1 면은 개스킷이 안착되기 전에 볼트 예압 하에서 변형됩니다.
Gr1은 여전히 자리를 잡고 있습니다. 두 가지 중 더 성형성이 좋고, 구부리기 쉬우며, 저하중에서 더 깊은 개스킷 홈 인상을 제공하여 저압 수 및 유틸리티 라인에 적합합니다. Class 900 또는 1500 조인트와 같이 볼트 하중이 높고 여러 번 조립해도 면이 평평하게 유지되어야 하는 경우에는 적합하지 않습니다.
화학 서비스가 강도보다 더 중요합니다
이 페이지의 적용 분야는 화학 산업이며, 해당 서비스에서는 등급이 강도보다는 매체에 의해 선택됩니다. Gr2는 산화산 및 중성 용액에 대한 일반적인 용도입니다. Gr7은 염화물이 존재하는 경우에 대한 답으로, 팔라듐 첨가로 인해 금속이 부식되지 않고 재부동화됩니다. Gr12는 환원산 및 고온 용액에 대한 답으로, 몰리브덴과 니켈이 팔라듐이 할 수 없는 작업을 수행합니다.
| 서비스 | 사용 | 피해야 할 것 | 이유 | 요청할 보고서 |
|---|---|---|---|---|
| 해수, 염수 | Gr2 또는 Gr7 | Gr12 | 염화물 부식 및 틈새 공격 | 등급 및 열 번호 |
| 습염 염소 | Gr7 | Gr2, Gr12 | 팔라듐이 부식 전위를 이동시킵니다 | Gr7 화학 라인 |
| 질산 | Gr1, Gr2 | 비용만을 위한 Gr7 | 산화산은 CP 티타늄에 적합 | 간극 한계 |
| 환원산 | Gr12 | Gr2, Gr7 (자유산 하에서) | Mo 및 Ni가 저항을 높입니다 | Mo 및 Ni 값 |
| 아염화물 | Gr7 | Gr2 (고온) | 개스킷 하의 틈새 공격 | Gr7 + 면 마감 |
이 선택 사항 중 두 가지는 실제로는 자주 반대로 사용됩니다. Gr12는 종종 Gr2에 대한 일반적인 업그레이드로 제공되지만, 염화물에서는 Gr7보다 약하며 해수에는 사용해서는 안 됩니다. Gr7은 산이 나타나는 곳이면 어디든 자주 제공되지만, 그 장점은 강한 산화산에서는 사라지며, 일반 Gr2가 더 저렴한 가격으로 잘 작동합니다.
ANSI 및 ASME는 하나의 표준입니다
이 페이지의 제목은 표준을 두 번 반복합니다. ANSI B16.5와 ASME B16.5입니다. 둘 다 동일한 문서입니다. ANSI는 현재 ASME로 발행하는 기관의 이전 이름이며, B16.5는 수십 년 동안 ASME 접두사를 사용해 왔습니다. 둘 다 나열하는 것은 해롭지 않지만, 검색을 위해 작성된 속성 블록이지 도면을 위한 것이 아님을 나타냅니다.
제품 이름 필드는 더 심각한 불일치입니다. 페이지 제목과 설명은 플랜지를 일반적으로 설명하는 반면, ANSI 티타늄 블라인드 플랜지라고 되어 있습니다. 블라인드 플랜지는 구멍이 없는 특정 형태입니다. 견적 대상 품목이 용접 넥 또는 슬립 온이라면, 다른 어떤 단일 필드보다 유형이 가격을 결정하기 때문에 제안이 발행되기 전에 해당 필드를 수정해야 합니다.
주문 시 참고 사항
유형, 한 가지 명명 시스템의 등급, 표준, 크기, 클래스, 면 및 보고서를 명시하십시오. 유형은 검색에서 오는 문의에서 가장 자주 누락되는 필드이며, 견적을 위해 작업장에서 가장 먼저 필요한 것입니다. 동일한 크기와 클래스의 블라인드, 용접 넥 및 슬립 온은 세 가지 다른 주조 또는 단조이며 세 가지 다른 무게를 가집니다.
이 페이지의 재료 필드에는 gr2, gr7 및 gr12가 나열되어 있으며, 제목과 설명은 Gr1 및 Gr2로 시작합니다. 따라서 Gr1은 제공되지만 나열되지 않으며, Gr1이 필요한 구매자는 명시적으로 말해야 합니다. 기술 필드는 Froged라고 되어 있으며, 이는 forged의 철자 오류이며, 검사 필드는 3.1 보고서와 함께 초음파 검사를 약속하며, 이는 구매 주문에 포함해야 할 조합입니다.
크기와 압력은 이 범위의 다른 페이지 패턴을 따릅니다. NPS 1/2 ~ 24는 DN 10 ~ 2000 옆에 작성되지만, NPS 24는 DN 600이므로 괄호 안의 숫자는 B16.5 플랜지의 범위를 과장합니다. Class 150 ~ 2500은 B16.5와 일치합니다. 클래스를 인용하십시오. 바로 변환된 압력이 아니라, 클래스가 볼트 서클과 개스킷, 그리고 벽을 설정하기 때문입니다.

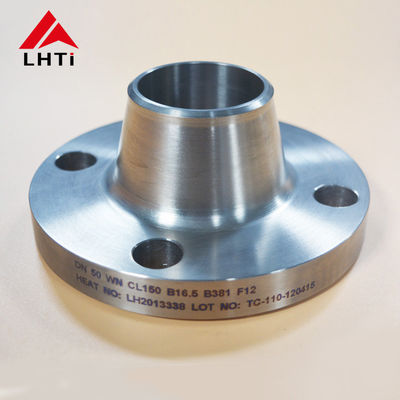

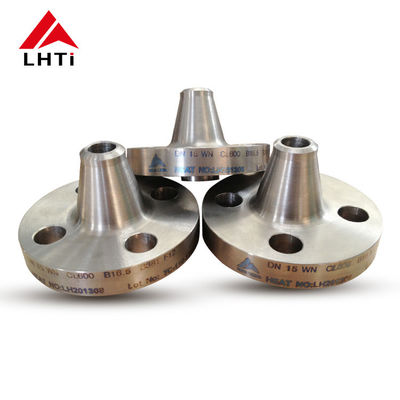

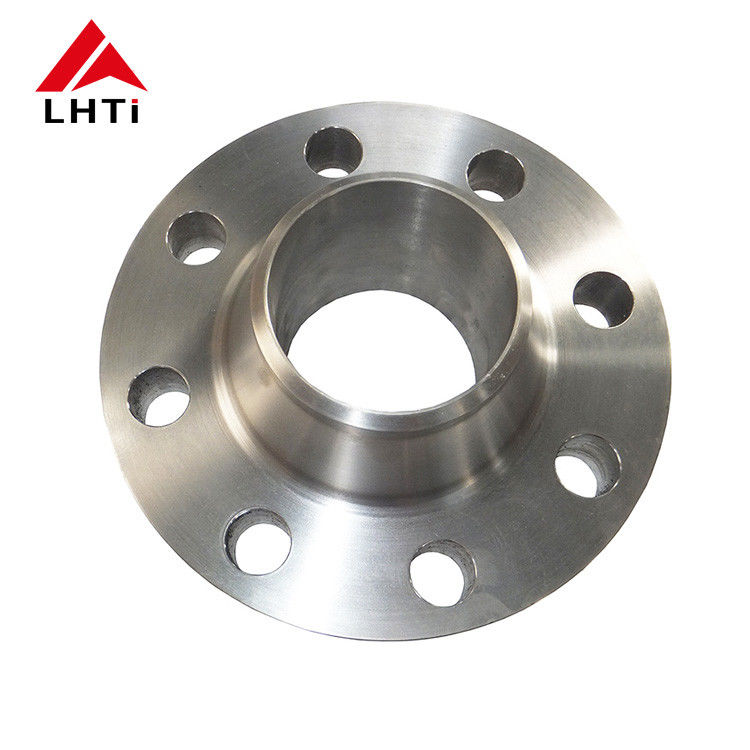

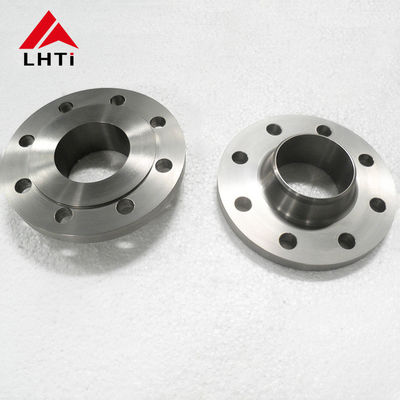

제품 이미지
