| 브랜드 이름: | LH-Ti |
| 모델 번호: | LH-BL |
| 모크: | 1개 |
| 가격: | US dollar $30/pc--US dollar $80/pc |
| 지불 조건: | L/C, T/T, 웨스턴 유니온 |
| 공급 능력: | 달 당 5000 PC |
티타늄 합금 플랜지 ASTM B16.5 Gr2 Gr7 Gr12
티타늄 플랜지는 화학, 석유화학, 발전 및 수처리 시스템에서 파이프, 밸브 및 장비를 연결합니다. 플랜지 조인트는 두 개의 플랜지, 개스킷 및 볼트와 너트 세트를 결합합니다. 너트를 조이면 개스킷이 변형되어 밀봉면의 불규칙한 부분을 채우고 단단하고 누출 방지 연결을 형성합니다. 이 티타늄 합금 플랜지는 Gr2, Gr7 및 Gr12로 단조 및 CNC 가공되었으며 광택 처리된 돌출면 RF 마감으로 가볍고 부식에 강하며 고압에서도 견딜 수 있는 조인트를 제공합니다.
| 표준 | ANSI B16.5 |
| 재질 | Gr2, Gr7, Gr12 |
| 크기 | NPS 1/2 - NPS 24 (DN 10 - 2000) |
| 압력 | 150# - 2500# |
| 밀봉 표면 | RF (돌출면) |
| 표면 | 광택 처리 |
| 기술 | 단조 및 CNC 가공 |
| 검사 | 초음파 검사, 재료 시험 보고서 EN10204 3.1 |
| 용도 | 화학 산업 배관 및 장비 |
화학 성분 (질량 %)
| 등급 | N | C | H | Fe | O | Al | V | Pd | Mo | Ni | Ti |
| Gr1 | 0.03 | 0.08 | 0.015 | 0.20 | 0.18 | / | / | / | / | / | bal |
| Gr2 | 0.03 | 0.08 | 0.015 | 0.30 | 0.25 | / | / | / | / | / | bal |
| Gr5 | 0.05 | 0.08 | 0.015 | 0.40 | 0.20 | 5.5-6.75 | 3.5-4.5 | / | / | / | bal |
| Gr7 | 0.03 | 0.08 | 0.015 | 0.30 | 0.25 | / | / | 0.12-0.25 | / | / | bal |
| Gr12 | 0.03 | 0.08 | 0.015 | 0.30 | 0.25 | / | / | / | 0.2-0.4 | 0.6-0.9 | bal |
기계적 성질
| 등급 | 인장 강도 최소 (MPa) | 항복 강도 최소 (MPa) | 신율 최소 (%) |
| Gr1 | 240 | 138 | 24 |
| Gr2 | 345 | 275 | 20 |
| Gr5 | 895 | 828 | 10 |
| Gr7 | 345 | 275 | 20 |
| Gr12 | 438 | 345 | 18 |

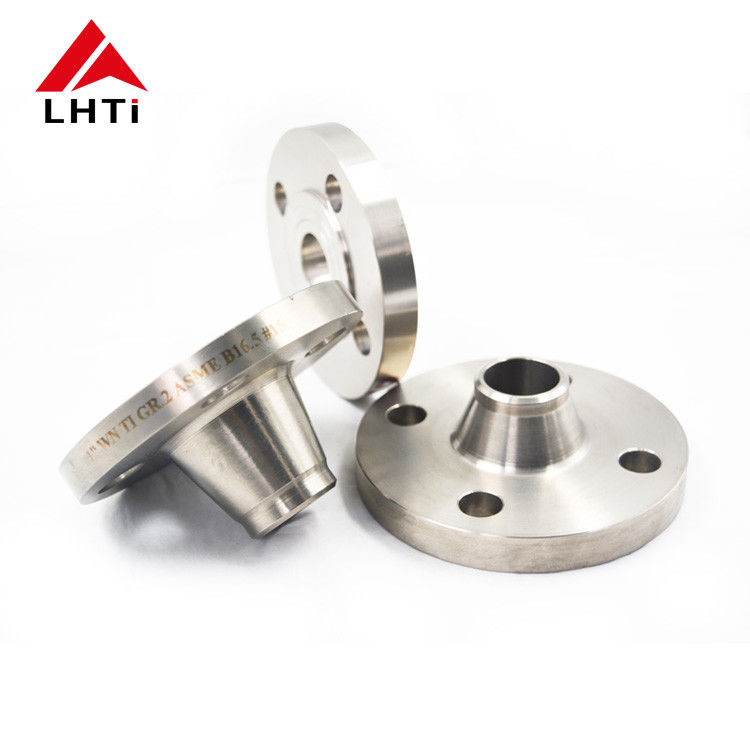

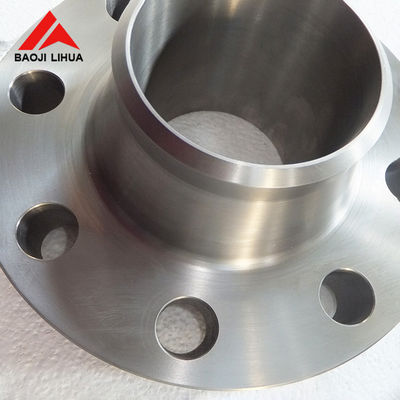

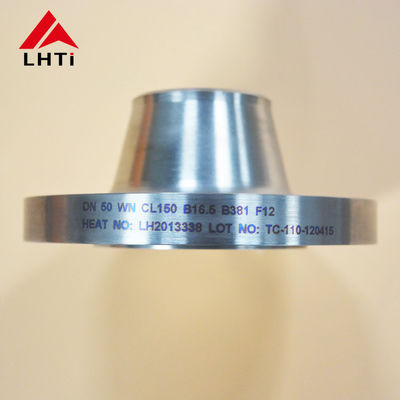

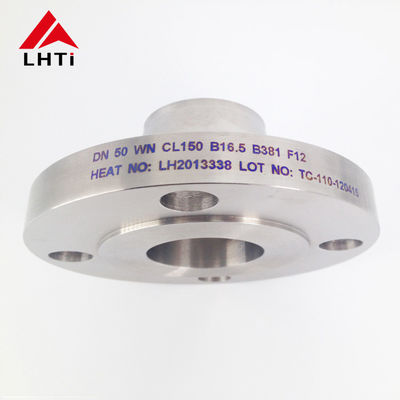

제품 사진
용도
가볍고 부식에 강한 플랜지 조인트가 필요한 화학 처리, 석유화학 플랜트, 발전소 및 수처리 라인. 도면 및 요구되는 압력 등급에 맞게 맞춤형 크기 및 재질 등급을 생산할 수 있습니다.
