티타늄 볼트 핵심
Created with Pixso.

헥스 헤드 티타늄 볼트 및 나트 M3 ~ M12

헥스 헤드 티타늄 볼트 및 나트 M3 ~ M12

모크: 1PC
가격: $11.8-$18
지불 조건: L/C,D/A,D/P,T/T,웨스턴 유니온
공급 능력: 100000pcs
자세한 정보
드라이브 유형:
슬롯, 필립스, 토릭스, 등등
경량:
예
지름:
8mm
색상:
자연 또는 색상
수량:
맞춤형
응용:
화학 산업
헤드 유형:
헥스 헤드, 플랜지 헤드, 소켓 헤드, 등등
기술:
CNC/단조
포장 세부 사항:
30*40*50cm
공급 능력:
100000pcs
강조하다:

티타늄 볼트 가벼운 헥스 헤드

,

CNC로 만든 맞춤형 티타늄 견과류

,

색상의 티타늄 드라이브 볼트

제품 설명

M3부터 M12까지의 육각 티타늄 볼트 및 너트 세트

볼트와 너트 세트는 재료가 아닌 부품으로 구매됩니다. 등급은 생크가 견딜 수 있는 하중을 결정하지만, 나사산 길이, 헤드 높이, 너트 높이 및 공차는 세트를 조립할 수 있는지 여부를 결정하며, 이 네 가지 수치가 문의 시 가장 자주 누락되는 수치입니다. 이 페이지는 5등급 육각 티타늄 세트에 대한 것으로, 두 개의 너트와 두 개의 잠금 너트가 함께 제공되며, 자연색 또는 착색 가능하며, 이를 지정하는 실용적인 방법입니다.

강도보다 부품 결합이 우선입니다

고정해야 할 첫 번째 수치는 결합 길이입니다. 즉, 클램핑되는 부품의 두께에 와셔를 더한 값입니다. 볼트는 나사산이 없는 생크 또는 최소한 완전한 나사산 결합이 조인트에 들어가도록 충분히 길어야 하며, 바닥에 닿거나 너트가 닿을 수 없는 곳에 나사산이 노출되지 않도록 충분히 짧아야 합니다. 부분적으로 나사산이 있는 육각 볼트는 완전히 나사산이 있는 볼트와 다르게 작동합니다. 평평한 생크는 전단력을 전달하고 나사산은 예압을 전달하며, 이 둘을 혼동하는 것은 느슨해지는 조인트의 일반적인 원인입니다.

두 번째 수치는 헤드 간섭입니다. 육각 헤드는 특정 크기의 소켓이나 스패너가 필요하며, 좁은 피치에서는 해당 소켓이 회전할 공간이 필요합니다. 소켓 헤드 캡 스크류는 키만 필요하지만, 카운터보어가 필요하고 베어링 하중을 더 작은 면에 집중시킵니다. 플랜지 헤드는 와셔 면에 하중을 분산시키며, 클램핑되는 재료가 부드럽거나 얇거나 도색된 경우 일반적인 해결책입니다.

크기별 토크 및 표가 시작점에 불과한 이유

아래 표는 5등급 티타늄의 최소 인장 강도, 약 828MPa의 항복 강도, 증명 하중의 65% 목표 예압 및 0.20의 마찰 계수(깨끗하고 건조한 나사산)를 기준으로 합니다. 계산은 증명 하중 = 응력 면적 x 증명 강도, 예압 = 0.65 x 증명 하중, 토크 = 마찰 계수 x 예압 x 공칭 직경입니다.

크기, 거친 피치 응력 면적, mm2 828MPa에서의 증명 하중, kN 65%에서의 건조 토크, N.m
M3 x 0.5 5.0 4.2 1.6
M4 x 0.7 8.8 7.3 3.8
M5 x 0.8 14.2 11.8 7.6
M6 x 1.0 20.1 16.6 13
M8 x 1.25 36.6 30.3 32
M10 x 1.5 58.0 48.0 62
M12 x 1.75 84.3 69.8 108

숫자를 사양이 아닌 시작점으로 읽으십시오. 건조 티타늄의 마찰 계수는 0.20에서 0.30 사이일 수 있으며, 고정된 토크에 의해 생성되는 장력은 마찰 계수에 반비례하므로, M10에 대한 동일한 62 뉴턴 미터는 윤활된 나사산에서는 31킬로뉴턴을, 건조한 나사산에서는 21킬로뉴턴을 생성할 수 있습니다. 양극 산화 처리를 추가하면 수치가 다시 변경됩니다. 조인트가 안전 관련이라면, 예압은 토크로 설정하고 너트 회전 또는 볼트 신장으로 확인해야 하며, 토크만으로는 안 됩니다.

이 페이지의 세 가지 크기는 일치하지 않습니다

설명에는 8mm 직경을 표준 크기로 인용하고, 질문에는 M3에서 M12까지의 범위를, 그리고 M10과 M12를 인기 판매 사이즈로 인용합니다. 이 세 가지 진술은 모두 다른 품목에 해당될 수 있지만, 하나의 부품을 모두 설명할 수는 없으며, 잘못된 품목에 대해 주문하는 구매자는 맞지 않는 세트를 받게 됩니다. ±0.13mm의 공차에도 동일한 주의가 적용됩니다. 상업용 패스너에 합리적인 수치이지만, 치수가 명시되지 않으면 아무 의미가 없습니다. 왜냐하면 생크 직경에 대한 0.13mm 여유는 넉넉하지만, 나사산 피치에 대한 동일한 여유는 사용할 수 없기 때문입니다.

보수적인 해석은 이 페이지를 제품군으로 취급하는 것입니다. 필요한 크기와 피치를 문의하고, ISO 4759의 제품 등급 또는 내부 도면과 같은 공차를 따르는 치수 표준을 문의하십시오. 표준을 인용할 수 있는 공급업체는 공차가 적용되는 치수를 알려줄 수 있으며, 그 답변은 숫자 자체보다 더 가치가 있습니다.

페이지에 명시된 내용 결정된 내용 해결해야 할 충돌 무엇을 문의해야 하는가
본문에 8mm 직경 인용된 부품이 어떤 생크를 가지고 있는지 동일한 페이지에서 M3부터 M12까지 제공 가격이 어떤 크기를 참조하는지
인기 판매 M10 및 M12 재고 깊이 및 배송 시간 제공되는 전체 범위가 아님 실제로 필요한 크기 목록
공차 ±0.13mm 볼트가 구멍에 들어가는지 여부 치수가 명시되지 않음 플랫 간 거리, 생크 또는 길이
5등급, Ti-6Al-4V 증명 하중 및 토크 너트 등급이 명시되지 않음 너트 등급 및 너트 높이
두 개의 너트와 두 개의 잠금 너트 조인트가 느슨해짐에 어떻게 저항하는지 이것은 잼 너트이지, 예압 너트가 아님 진동에 대한 잠금 방법
육각, 플랜지 및 소켓 헤드 간섭 및 베어링 면적 하나로 설명된 세 가지 제품 항목별 헤드 유형

육각, 플랜지 및 소켓 헤드는 다른 조인트입니다

육각 헤드는 범용 선택입니다. 넓은 베어링 면, 익숙한 드라이브, 반복적인 조립을 견딜 수 있는 충분한 헤드 높이를 제공합니다. 플랜지 헤드는 통합 와셔를 추가하며, 클램핑되는 부품이 그렇지 않으면 찌그러질 경우 사용됩니다. 이것이 얇은 판, 플라스틱 및 도색된 조립품에 나타나는 이유입니다. 소켓 헤드는 동일한 강도에 대해 더 작은 헤드 직경을 제공하며, 간섭이 좁은 경우에 사용되지만, 카운터보어와 경화된 키가 필요하며, 작은 베어링 면은 알루미늄 부품을 브리넬링할 수 있습니다.

헤드는 또한 사용 가능한 결합 길이를 설정합니다. 높은 헤드는 클램핑에 추가되지 않고 전체 길이에 추가되므로, 전체 길이로 인용된 볼트와 결합 길이로 인용된 볼트는 상호 교환할 수 없습니다. 도면에 하나의 수치가 있고 카탈로그에 다른 수치가 있는 경우, 그 차이는 일반적으로 헤드 높이에 와셔를 더한 값이며, 이는 볼트를 너무 짧게 만드는 정확한 양입니다.

육각 볼트에 두 개의 너트와 두 개의 잠금 너트

세트에는 두 개의 일반 너트와 두 개의 잠금 너트가 함께 제공되며, 일반 너트 쌍은 잼 너트로 사용됩니다. 첫 번째 너트는 예압으로 조여지고, 두 번째 너트는 그쪽으로 내려가며, 두 나사산 측면 사이의 마찰이 쌍을 제자리에 고정합니다. 이것은 잘 작동하는 가시적이고 검사 가능한 배열이며, 자주 조정되는 기계에 대한 고전적인 해결책입니다.

이는 예압 너트를 대체하는 것이 아닙니다. 잼 너트 쌍은 예압이 유지되는 것에 의존하며, 진동이나 열 순환으로 인해 이완되는 조인트에서는 쌍이 함께 느슨해질 수 있습니다. 조인트가 실제로 진동하는 곳에서는 모든 금속 예압 너트 또는 분할 핀이 있는 캐슬 너트가 더 나은 선택이며, 너트가 티타늄과 접촉하는 곳에서는 두 번째 너트가 장착되기 전에 나사산이 뭉개지는 것을 방지하기 위해 윤활제 또는 다른 재료의 너트가 필요합니다.

너트 높이가 주목해야 할 수치입니다. 직경의 0.8배인 표준 육각 너트와 직경의 0.5배인 얇은 너트는 사진에서 비슷해 보이지만 매우 다르게 작동합니다. 얇은 너트는 훨씬 낮은 하중에서 나사산이 벗겨지며, 전체 높이 너트는 위의 토크 표에서 가정하는 것입니다. 알루미늄 부품에 있는 티타늄 볼트의 경우, 더 부드러운 재료에서의 나사산 결합도 직경의 최소 1.5배여야 합니다. 그렇지 않으면 알루미늄 나사산이 먼저 실패합니다.

색상이 나사산을 변경하지 않음

마감은 자연색 또는 착색입니다. 색상은 양극 산화 피막이며, 수십 나노미터 두께의 간섭에 의해 생성되므로, 나사산이나 생크에 측정 가능한 것을 추가하지 않습니다. 0.13mm 공차는 필름보다 천 배 더 큽니다. 이것이 공정의 유용한 부분입니다. 왜냐하면 착색된 볼트는 게이지나 조립 변경 없이 크기나 조립 단계별로 식별할 수 있기 때문입니다.

필름이 변경하는 것은 마찰입니다. 양극 산화 처리된 표면은 자연 표면보다 거칠고, 헤드 아래와 나사산의 마찰 계수가 증가하므로, 자연 볼트를 위해 의도된 토크 수치는 착색된 볼트의 예압을 과소하게 설정합니다. 색상은 배치마다 일치시키기 어렵습니다. 왜냐하면 색조는 전압과 합금에 따라 달라지기 때문입니다. 따라서 눈에 보이는 조립품은 한 번에 주문해야 합니다. 이 두 가지 사항 모두 마감재를 피해야 할 이유는 아니며, 둘 다 마감재와 윤활제를 함께 지정해야 하는 이유입니다.

무게, 갈바닉 커플 및 자전거 케이스

5등급 티타늄의 밀도는 약 4.43g/cm³이므로, 세트의 무게는 강철로 된 동일한 세트보다 약 44% 가볍습니다. 이것이 이 패스너가 오토바이, 자전거 및 경주용 자동차에 사용되는 이유이며, 포크 상단이나 휠에 몇백 그램이라도 중요합니다. 절약은 실제이지만 마법은 아닙니다. 알루미늄(2.7)은 훨씬 더 가볍고, 티타늄 볼트는 질량뿐만 아니라 강도와 피로 때문에 알루미늄보다 선택됩니다.

선택의 다른 측면은 갈바닉 커플입니다. 티타늄은 알루미늄, 강철 및 탄소 섬유에 대해 음극이므로, 습한 조립에서는 다른 재료가 양극이 되어 새것처럼 보이는 패스너 주변에서 부식됩니다. 절연 와셔, 건조 필름 코팅 또는 밀봉된 조인트가 이를 방지하며, 자전거에서는 알루미늄 프레임의 티타늄 볼트에 대한 동일한 규칙이 강철의 스테인리스 볼트에도 적용됩니다. 나사산에 약간의 안티-시즈를 바르면 두 금속이 달라붙는 것을 방지할 수 있으며, 이는 라이더가 가장 먼저 알아차리는 고장입니다.

주문에 기재할 내용

크기와 피치, 결합 길이 또는 전체 길이를 명시하고 어떤 것을 의미하는지, 헤드 유형, 특성 등급 또는 증명 하중, 너트 등급 및 너트 높이, 마감, 그리고 세트가 일반 너트, 잠금 너트 또는 둘 다와 함께 제공되는지 명시하십시오. 조인트가 토크 제어인지 여부를 명시하십시오. 왜냐하면 그 답변은 윤활제가 지정되는지 여부와 배송 시 증명 하중 시험 보고서가 필요한지 여부를 결정하기 때문입니다. 그리고 페이지에서 범위와 인기 판매 크기를 제공하는 경우, 설명이 아닌 크기 목록에 대해 주문하여 부품과 도면이 일치하도록 하십시오.

제품 이미지

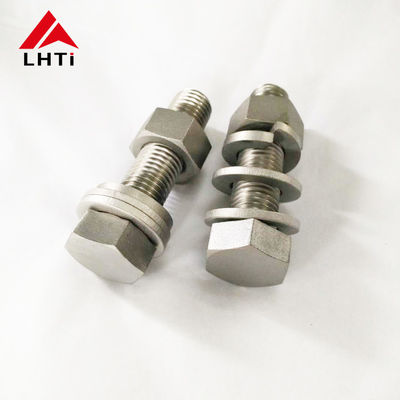

Titanium hex head bolts and nuts with lock nuts

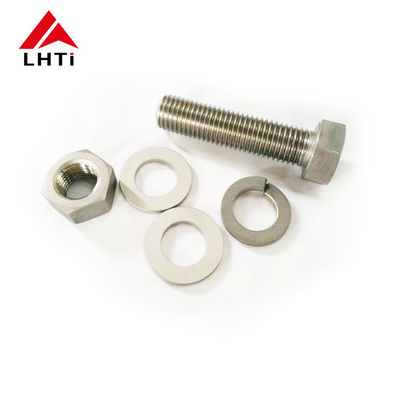

Titanium hex head bolts and nuts with lock nuts

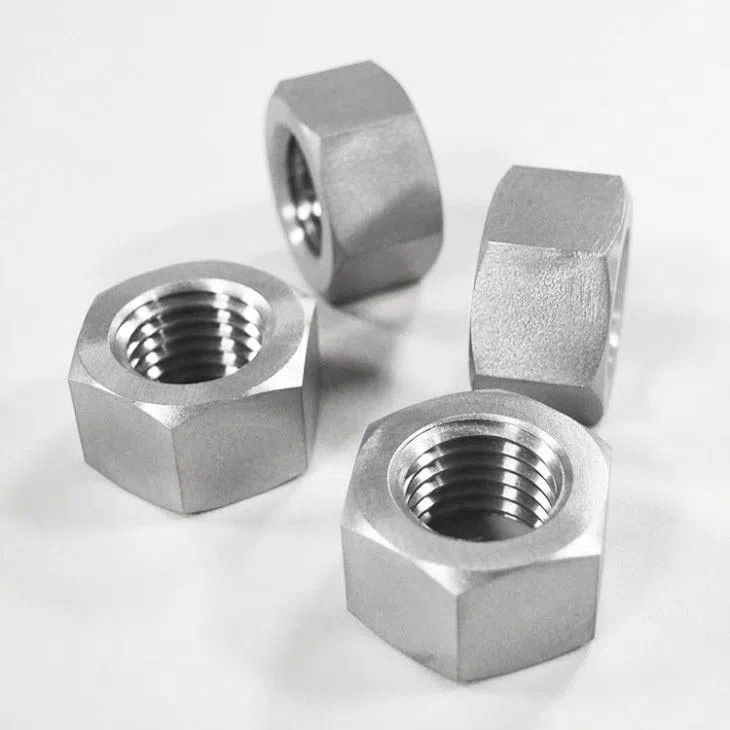

Titanium hex head bolts and nuts with lock nuts

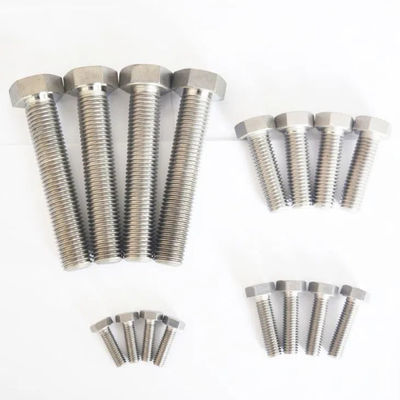

Titanium hex head bolts and nuts with lock nuts

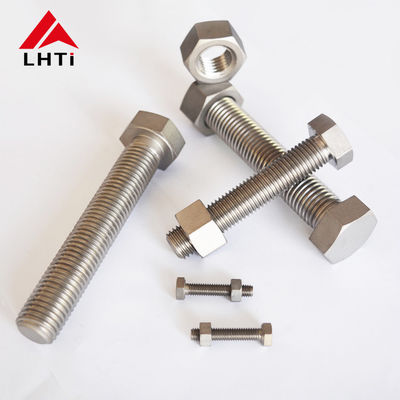

Titanium hex head bolts and nuts with lock nuts

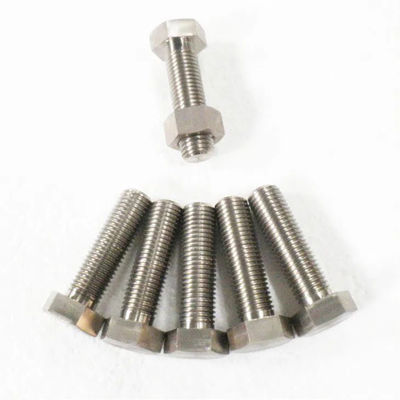

Titanium hex head bolts and nuts with lock nuts
