| 브랜드 이름: | LH-Ti |
| 모델 번호: | LH-BL |
| 모크: | 1개 |
| 가격: | US dollar $30/pc--US dollar $80/pc |
| 지불 조건: | L/C, T/T, 웨스턴 유니온 |
| 공급 능력: | 달 당 5000 PC |

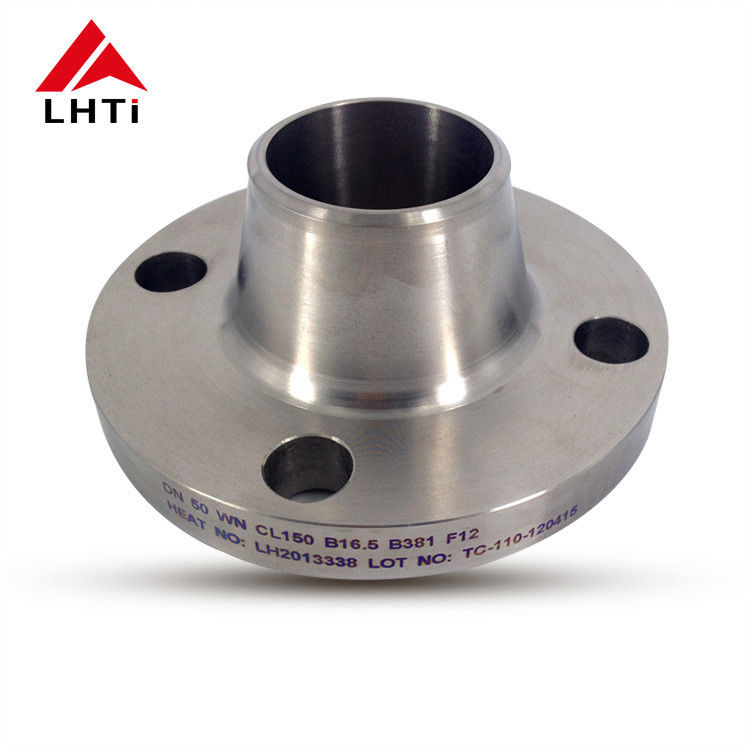

단조 Gr2 티타늄 WN RF 플랜지 ANSI B16.5
이 용접 넥 플랜지는 2등급 티타늄으로 단조되고 CNC 가공되었으며 ANSI B16.5 규격의 돌출면으로 마감되었습니다. 긴 테이퍼 넥은 파이프에 맞대기 용접되어 조인트가 하중을 부드럽게 전달하고 압력을 잘 견딜 수 있으므로 WN 플랜지는 고압 및 고온 라인에 자주 선택됩니다. 티타늄은 조인트를 가볍게 유지하고 염화물, 해수 및 많은 산에 강하게 저항하며, 단조 구조는 조밀하고 균일한 결정립을 제공하여 깨끗하게 가공되고 면이 평평하게 유지됩니다.
기술 사양
| 유형 | WN 용접 넥 플랜지 |
| 재질 | Gr1, Gr2, Gr3, Gr4, Gr7, Gr9 |
| 표준 | ANSI B16.5, ASTM B16.5, JIS B2220, DIN 2627-2628, ASME, GB/T 9116 |
| 씰링 표면 | RF (돌출면) |
| 크기 | NPS 1/2 ~ NPS 24 (DN10 ~ DN2000) |
| 압력 | 150#, 300#, 600#, 900#, 1500#, 2500#, PN6 ~ PN64 |
| 기술 | 단조 및 CNC 가공 |
| 표면 | 연마 |
| 검사 | 초음파 검사 및 재료 시험 보고서 EN 10204 3.1 |
화학 성분 요구 사항 (%)
| 등급 | N | C | H | Fe | O | Al | V | Pd | Mo | Ni | Ti |
| Gr1 | 0.03 | 0.08 | 0.015 | 0.20 | 0.18 | / | / | / | / | / | bal |
| Gr2 | 0.03 | 0.08 | 0.015 | 0.30 | 0.25 | / | / | / | / | / | bal |
| Gr5 | 0.05 | 0.08 | 0.015 | 0.40 | 0.20 | 5.5~6.75 | 3.5~4.5 | / | / | / | bal |
| Gr7 | 0.03 | 0.08 | 0.015 | 0.30 | 0.25 | / | / | 0.12~0.25 | / | / | bal |
| Gr12 | 0.03 | 0.08 | 0.015 | 0.30 | 0.25 | / | / | / | 0.2~0.4 | 0.6~0.9 | bal |
인장 강도 요구 사항
| 등급 | 인장 강도 최소 | 항복 강도 최소 | 신율 (%) |
| 1 | 35KSI / 240 MPa | 20KSI / 138 MPa | 24 |
| 2 | 50KSI / 345 MPa | 40KSI / 275 MPa | 20 |
| 5 | 130KSI / 895 MPa | 120KSI / 828 MPa | 10 |
| 7 | 50KSI / 345 MPa | 40KSI / 275 MPa | 20 |
| 12 | 70KSI / 438 MPa | 50KSI / 345 MPa | 18 |
제품 사진
응용 분야 및 품질 보증
이 유형의 용접 넥 플랜지는 염화물 및 해수에 저항하는 가벼운 플랜지가 필요한 펌프 및 밸브, 파이프라인, 압력 용기, 화학 및 석유 화학 플랜트, 항공 우주 지상 장비 및 해양 시스템에 사용됩니다. 동일 범위의 다른 유형에는 SO, BL, SW, PL 및 랩 조인트 플랜지가 포함됩니다. 품질 관리는 기계적 테스트(인장 강도 및 경도), 분광 분석 및 PMI를 통한 화학 분석, 재료 조달부터 최종 납품까지의 치수 검사, 전체 인증 문서, 초음파 검사 및 요청 시 EN 10204 3.1에 따른 재료 시험 보고서를 포함합니다.
