| 브랜드 이름: | LH-Ti |
| 모델 번호: | LH-BL |
| 모크: | 1개 |
| 가격: | US dollar $30/pc--US dollar $80/pc |
| 지불 조건: | L/C, T/T, 웨스턴 유니온 |
| 공급 능력: | 달 당 5000 PC |

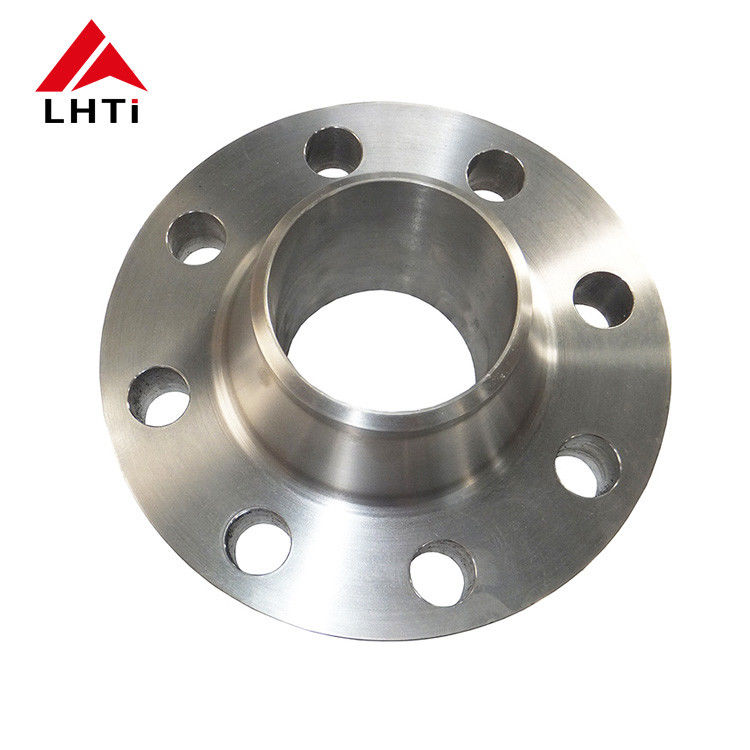

DN10-DN2000 티타늄 WN 용접 넥 플랜지
이 티타늄 WN 용접 넥 플랜지는 ASME B16.5에 따라 단조 및 CNC 가공되었으며, ANSI/ASME B16.5, B16.47 시리즈 A 및 B, B16.48 치수를 따릅니다. 또한 BS4504, BS10, EN-1092 및 DIN 규격도 적용 가능합니다. 사이즈는 NPS 1/2부터 NPS 24 (DN10부터 DN2000)까지, 압력 등급은 150#부터 2500# 및 PN6부터 PN64까지이며, Grade 2, Grade 7 및 Grade 12를 사용할 수 있고 표면은 연마된 돌출면입니다.
기술 사양
| 제품 유형 | 용접 넥 (WN) 플랜지 |
| 표준 | ASME B16.5, ANSI B16.5, B16.47 시리즈 A 및 B, B16.48, BS4504, BS10, EN-1092, DIN |
| 재질 표준 | ASTM B381 / ASME SB381 |
| 등급 | Gr2, Gr7, Gr12 (Gr1, Gr4, Gr5 사용 가능) |
| 사이즈 | NPS 1/2 - NPS 24 (DN10 - DN2000) |
| 압력 등급 | 150#, 300#, 600#, 900#, 1500#, 2500#, PN6 - PN64 |
| 면 유형 | 평면 (FF), 돌출면 (RF), 링 타입 조인트 (RTJ) |
| 밀봉 표면 | RF |
| 표면 | 연마 |
| 제작 방식 | 단조 및 CNC 가공 |
| 검사 | 초음파 검사 및 재질 시험 보고서 EN10204.3.1 |
| 용도 | 화학 산업, 수자원 관리, 발전소, 압력 용기 |
| 인증 | ISO9001, TUV |
등급별 물리적 특성
| 등급 | 인장 강도 최소 | 항복 강도 최소 | 연신율 (%) |
| Gr1 | 35 ksi / 240 MPa | 20 ksi / 138 MPa | 24 |
| Gr2 | 50 ksi / 345 MPa | 40 ksi / 275 MPa | 20 |
| Gr5 | 130 ksi / 895 MPa | 120 ksi / 828 MPa | 10 |
| Gr7 | 50 ksi / 345 MPa | 40 ksi / 275 MPa | 20 |
| Gr9 | 90 ksi / 620 MPa | 70 ksi / 438 MPa | 15 |
| Gr12 | 70 ksi / 438 MPa | 50 ksi / 345 MPa | 18 |
용도 및 티타늄의 장점
티타늄 플랜지는 수자원 관리, 전기 및 발전소, 파이프 피팅, 산업 기계 및 압력 용기에 사용되며, 특히 화학 공정에서 부식에 강하기 때문에 적합합니다. 티타늄은 밀도가 낮고 강도 대 중량비가 높아, 동일한 등급의 강철 부품보다 가벼우면서도 해수, 염화물 및 많은 산에 대한 내성을 유지합니다. 단조 구조는 균일한 기계적 특성을 제공하며, 돌출면은 신뢰할 수 있는 개스킷 밀봉을 지원합니다.
품질, 맞춤 제작 및 문의
플랜지는 ISO9001 및 TUV 관리 하에 ASTM B381 / ASME SB381에 따라 생산되며, 초음파 검사 및 EN10204.3.1에 따른 재질 시험 보고서가 제공됩니다. 사이즈, 압력 등급, 면 유형 및 등급은 맞춤 제작이 가능하며, 월 생산량은 5000개이고 주문은 일반적으로 3-15 영업일 이내에 배송됩니다. 견적 준비를 위해 사이즈, 압력 등급, 면 유형 및 등급을 알려주시기 바랍니다.
