| 브랜드 이름: | LH-Ti |
| 모델 번호: | LH-BL |
| 모크: | 1개 |
| 가격: | US dollar $30/pc--US dollar $80/pc |
| 지불 조건: | L/C, T/T, 웨스턴 유니온 |
| 공급 능력: | 달 당 5000 PC |
티타늄 플레이트 플랜지 PL DN40 RF ANSI B16.5
이 티타늄 플레이트 플랜지(PL 타입)는 단조, CNC 가공된 부품으로 라이저 페이스가 있으며 DN40 및 ANSI B16.5 표준에 맞춰 제작되었습니다. 플레이트 플랜지는 파이프 벽을 통해 연결 플랜지에 볼트로 고정되어 저압 및 중압 라인에 간단하고 컴팩트한 조인트를 제공합니다. 단조 본체는 밀도가 높고 기공이 없으며, 연마된 페이스는 개스킷이 고르게 안착되도록 하고, 라이저 페이스는 필요한 씰링 부위에 볼트 하중을 집중시킵니다. 티타늄은 염화물, 해수 및 많은 산에 내성이 있으며 강철 무게의 약 절반입니다. 각 부품은 초음파 검사를 거쳐 EN 10204 3.1 재료 시험 보고서와 함께 출하됩니다.
기술 사양
| 제품 | 티타늄 플레이트 플랜지 (PL) |
| 표준 | ANSI B16.5, ASME, DIN, GB/T 9116, JIS B2220 |
| 종류 | PL, WN, SO, BL, SW, 랩 조인트, 맞춤형 |
| 등급 | Gr1, Gr2, Gr5, Gr7, Gr12 |
| 사이즈 범위 | 1/2인치 ~ 60인치 (DN15 ~ DN1200) |
| 압력 등급 | 150# ~ 2500#, PN6 ~ PN64 |
| 씰링 표면 | RF (라이저 페이스) |
| 기술 | 단조 및 CNC 가공 |
| 검사 | 초음파 검사 및 EN 10204 3.1 보고서 |
화학 성분 요구 사항 (최대 %)
| 등급 | N | C | H | Fe | O | Al | V | Pd | Mo | Ni |
| Gr1 | 0.03 | 0.08 | 0.015 | 0.20 | 0.18 | - | - | - | - | - |
| Gr2 | 0.03 | 0.08 | 0.015 | 0.30 | 0.25 | - | - | - | - | - |
| Gr5 | 0.05 | 0.08 | 0.015 | 0.40 | 0.20 | 5.5-6.75 | 3.5-4.5 | - | - | - |
| Gr7 | 0.03 | 0.08 | 0.015 | 0.30 | 0.25 | - | - | 0.12-0.25 | - | - |
| Gr12 | 0.03 | 0.08 | 0.015 | 0.30 | 0.25 | - | - | - | 0.2-0.4 | 0.6-0.9 |
인장 강도 요구 사항
| 등급 | 인장 (최소) | 항복 (최소) | 신장률 |
| 1 | 240 MPa / 35 KSI | 138 MPa / 20 KSI | 24% |
| 2 | 345 MPa / 50 KSI | 275 MPa / 40 KSI | 20% |
| 5 | 895 MPa / 130 KSI | 828 MPa / 120 KSI | 10% |
| 7 | 345 MPa / 50 KSI | 275 MPa / 40 KSI | 20% |
| 12 | 438 MPa / 70 KSI | 345 MPa / 50 KSI | 18% |

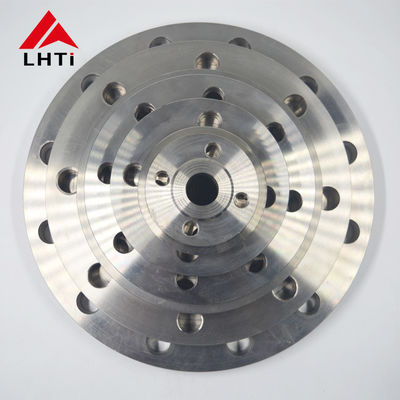

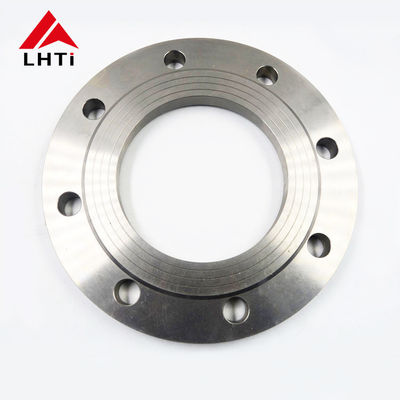

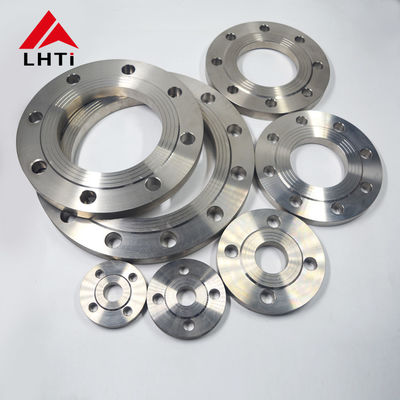

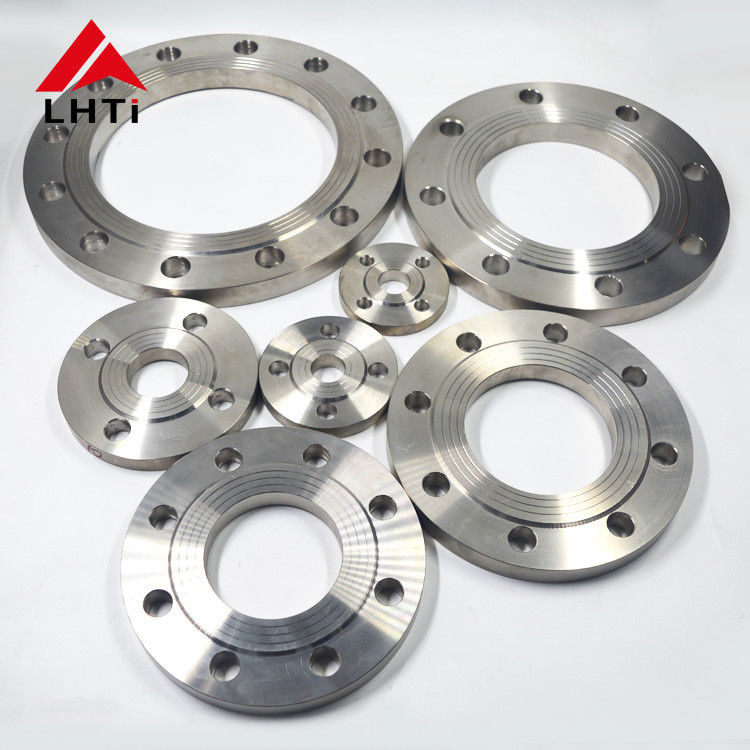

제품 사진
응용 분야
플레이트 플랜지는 컴팩트하고 부식에 강한 조인트가 필요한 곳에 장착됩니다. 일반적인 용도로는 공정 플랜트 배관, 펌프 및 밸브 연결, 수처리 및 담수화 라인, 석유 및 가스 서비스, 화학 물질 취급 장비, 해양 배관 및 일반 엔지니어링이 있습니다. 크기, 압력 등급 및 페이스는 도면에 따라 생산될 수 있으므로 플랜지는 기존 배관 및 개스킷 표준에 맞춰 조정할 수 있습니다. 각 배치마다 포장 전에 치수, 페이스 마감 및 재료에 대해 검사한 후 수출용 목재 케이스에 포장됩니다.
