| 브랜드 이름: | LH-Ti |
| 모델 번호: | LH-BL |
| 모크: | 1개 부분 |
| 가격: | US dollar $30/pc--US dollar $80/pc |
| 지불 조건: | L/C, T/T, 웨스턴 유니온 |
| 공급 능력: | 달 당 5000 PC |

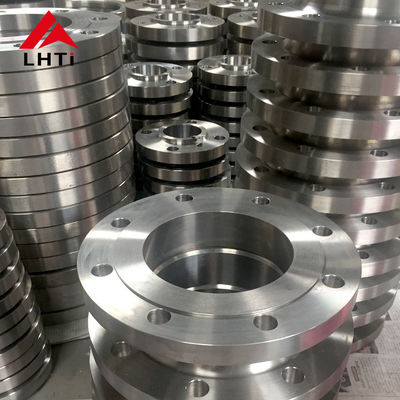

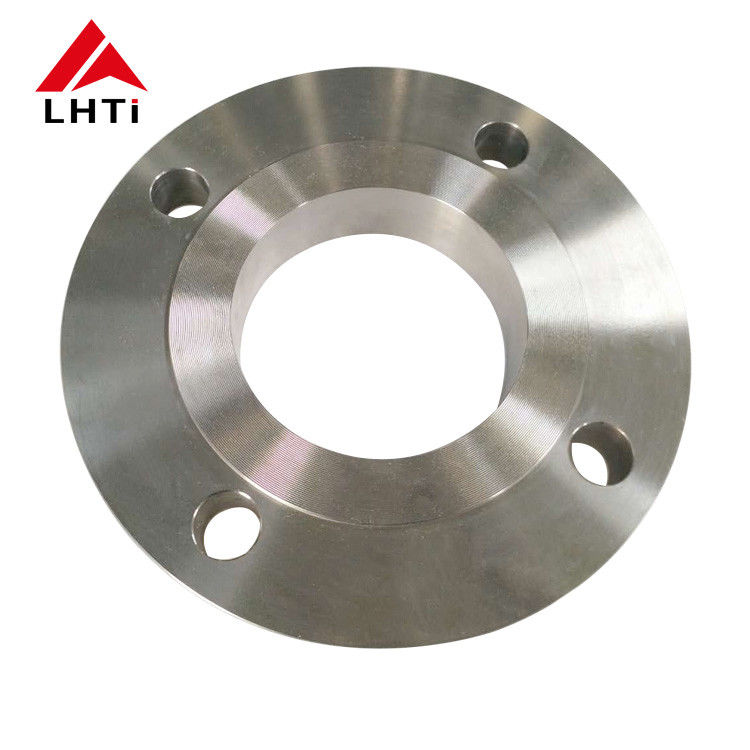

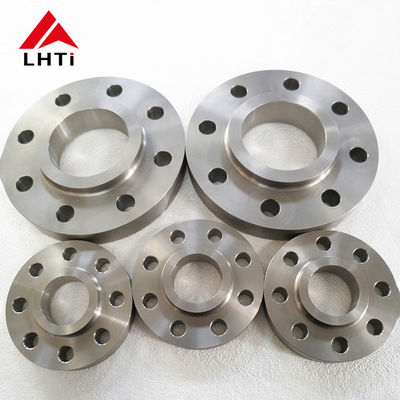

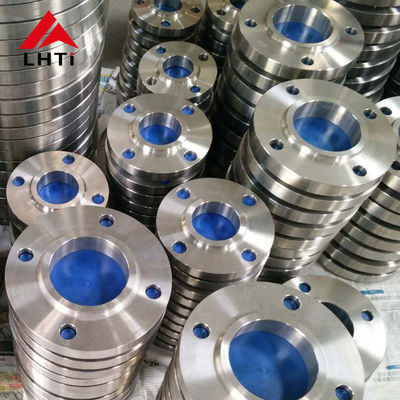

DN100 4인치 Gr2 티타늄 슬라이드 온 플랜지
이 티타늄 슬리프 온 파이프 플랜지는 DN100 (4 인치, NPS 4) 크기와 ASME B16.5 클래스 150 압력 등급으로 2급으로 공급됩니다.플랜지 가조 및 CNC 가공 닦은 마무리 및 RF 밀폐 얼굴과 함께티타늄 플랜지는 석유화학, 펌프 및 밸브, 파이프 라인 및 해상 장비에서 가볍고 부식 저항성 있고 오래 사용할 수 있는 관절이 필요한 곳에서 사용됩니다.
| 종류 | 슬리프 (SO); WN, BL, SW, PL, 랩 관절 또한 제공됩니다. |
| 표준 | ASME B165, ANSI B16.5, JIS B2220, DIN 2627-2628, GB/T 9116 |
| 소재 | Gr1, Gr2, Gr3, Gr4, Gr7, Gr9 |
| 크기 | DN100 (4인치); 1/2인치 - 30인치 NB, DN10 - DN2000 |
| 압력 | 클래스 150; 클래스 300-2500 및 PN6-PN64 또한 제공됩니다. |
| 봉인 표면 | RF |
| 표면 | 닦은 |
| 기술 | 도장 및 CNC 가공 |
| 검사 | 초음파 검사 및 재료 시험 보고서 EN 10204 3.1 |
| 등급 | N | C | H | 페 | 오 | 알 | V | Pd | 모 | 니 | 티 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| Gr1 | 0.03 | 0.08 | 0.015 | 0.20 | 0.18 | / | / | / | / | / | 발 |
| Gr2 | 0.03 | 0.08 | 0.015 | 0.30 | 0.25 | / | / | / | / | / | 발 |
| Gr5 | 0.05 | 0.08 | 0.015 | 0.40 | 0.20 | 5.5-6.75 | 3.5-4.5 | / | / | / | 발 |
| Gr7 | 0.03 | 0.08 | 0.015 | 0.30 | 0.25 | / | / | 00.12-0.25 | / | / | 발 |
| Gr12 | 0.03 | 0.08 | 0.015 | 0.30 | 0.25 | / | / | / | 0.2-0.4 | 00.6-0.9 | 발 |
| 등급 | 팽창 강도 미니 ksi [MPa] | 양력 강도 min ksi [MPa] | 연장 % |
|---|---|---|---|
| 1 | 35 [240] | 20 [138] | 24 |
| 2 | 50 [345] | 40 [275] | 20 |
| 5 | 130 [895] | 120 [828] | 10 |
| 7 | 50 [345] | 40 [275] | 20 |
| 12 | 70 [438] | 50 [345] | 18 |
티타늄 플랜지는 석유화학 장비, 펌프 및 밸브 몸체, 파이프 라인, 해상 시스템 및 의료 장비 및 일반 산업 부품에 사용됩니다. 티타늄은 긴 사용 수명을 제공합니다.우수한 부식 저항성, 그리고 높은 양과 팽창 강도, 연결을 누출없이 유지하고 신뢰할 수 있습니다.
LHTi는 ISO 9001 및 TUV 품질 통제 하에 이러한 플랜지를 생산하고, 초음파 테스트와 EN 10204 3.1에 대한 재료 테스트 보고서는 제공됩니다. 사용자 정의 크기, 유형 및 밀폐면이 제공됩니다.그리고 플랜지는 폼으로 싸고 수출을 위해 접착판 상자에 포장됩니다.. 당신의 도면 또는 사양을 제안서를 보내십시오.
