| 브랜드 이름: | LHTi |
| 모델 번호: | LH-Ti10 |
| 모크: | 5 PC |
| 지불 조건: | L/C, D/P, T/T 등. |
Gr2 티타늄 90도 엘보 ASME B16.9 피팅
90도 엘보는 파이프라인의 방향을 직각으로 변경하며 가장 일반적인 맞대기 용접 피팅 중 하나입니다. 티타늄 엘보는 뜨거운 매체에 대한 저항이 적고 유체 저항이 적으며 산과 알칼리에 강하고 수명이 길며 설치가 편리하여 화학 처리, 석유, 경공업 및 중공업, 전력, 항공 우주, 조선 및 기타 기본 엔지니어링에 널리 사용됩니다. 이 피팅은 Gr2, Gr7 및 Gr12로 압출되어 이음매 없는 또는 용접된 티타늄 파이프에 연결됩니다.
기술 사양
| 제품명 | 티타늄 엘보, 90도 |
| 재질 | TA0, TA1, TA2, TA9, TA10, BT1-00, BT1-0, Gr1, Gr2, Gr7, Gr12 |
| 표준 | ASME B16.9, ASME B363, ASTM B337 / B338 |
| 외경 | 1/8인치 ~ 48인치 |
| 벽 두께 | Sch5s ~ Sch160 |
| 유형 | 이음매 없는 또는 용접 |
| 기술 | 압출 |
| 용도 | 파이프 피팅 연결 |
| 테스트 | 치수, 인장, UT, PT, 화학 성분, 수압, 와전류, 방사선, 두께, PMI |
| 제3자 테스트 | 가능 |
등급별 최소 기계적 특성
| 등급 | 인장 강도 (MPa) | 항복 강도 (MPa) | 신율 (%) |
| 1등급 | 240 | 138 | 24 |
| 2등급 | 345 | 275 | 20 |
| 7등급 | 345 | 275 | 20 |
| 12등급 | 483 | 345 | 18 |
티타늄 90도 엘보 치수 (선택된 크기)
| NPS | 외경 (mm) | 중심에서 면까지 (mm) | 벽 Sch10S (mm) | 벽 Sch40S (mm) |
| 1/2" | 21.34 | 38.10 | 2.11 | 2.77 |
| 1" | 33.40 | 38.10 | 2.77 | 3.38 |
| 2" | 60.33 | 76.20 | 2.77 | 3.91 |
| 3" | 88.90 | 114.30 | 3.05 | 5.49 |
| 4" | 114.30 | 152.40 | 3.05 | 6.02 |
| 6" | 168.28 | 228.60 | 3.40 | 7.11 |
| 8" | 219.08 | 304.80 | 3.76 | 8.18 |
품질 검사
모든 티타늄 엘보는 출하 전에 치수 검사, 인장 시험, 초음파 검사(UT), 침투 검사(PT), 화학 성분 검사, 수압 시험, 와전류 검사, 방사선 검사, 두께 검사 및 PMI 검사를 거칩니다.

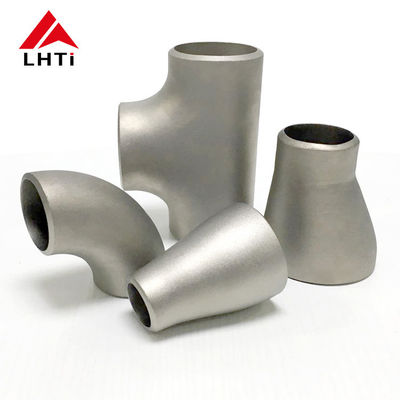

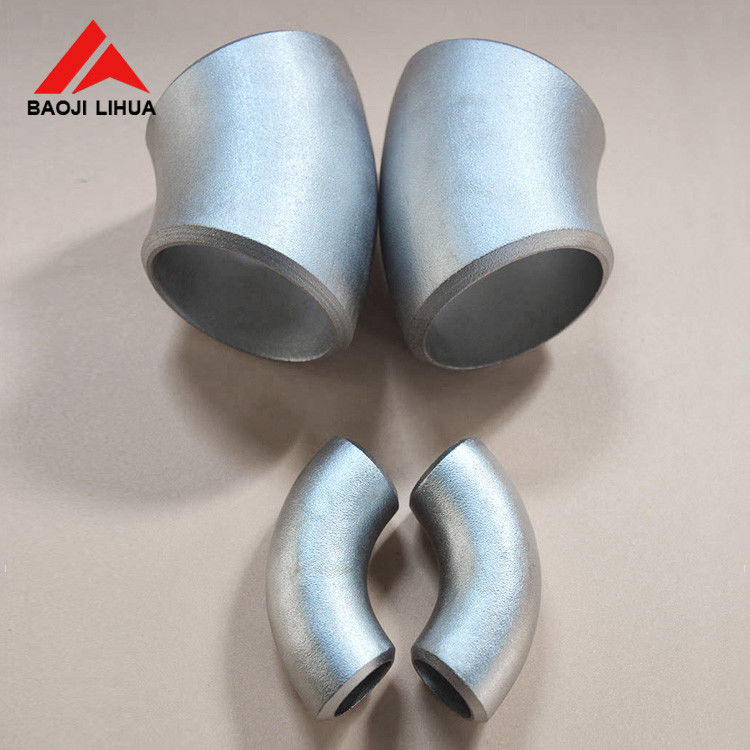

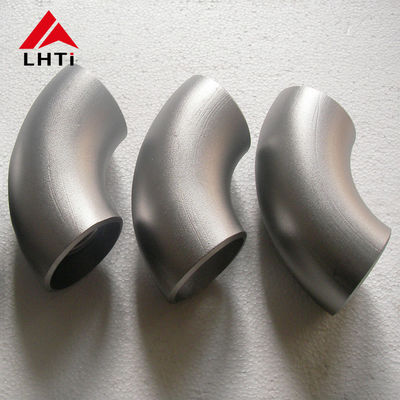

제품 사진
용도
화학 및 석유 배관, 발전소, 항공 우주 및 조선 시스템, 그리고 90도 방향 변경이 필요한 일반 산업 파이프 피팅 연결부. 크기, 벽 두께 및 재질 등급은 도면 또는 표준 사양에 따라 생산될 수 있습니다.
