| 브랜드 이름: | LHTi |
| 모델 번호: | LH-Ti2 |
| 모크: | 1개 부분 |
| 가격: | US dollar $550/piece--US dollar $2,000/piece |
| 지불 조건: | L/C, D/P, T/T 등. |
| 공급 능력: | 달 당 20000개 부분 |

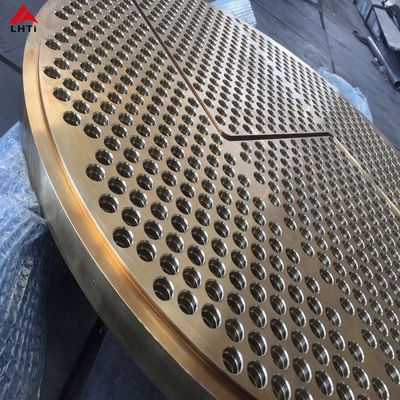

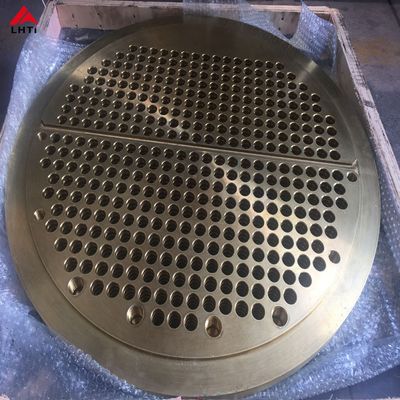

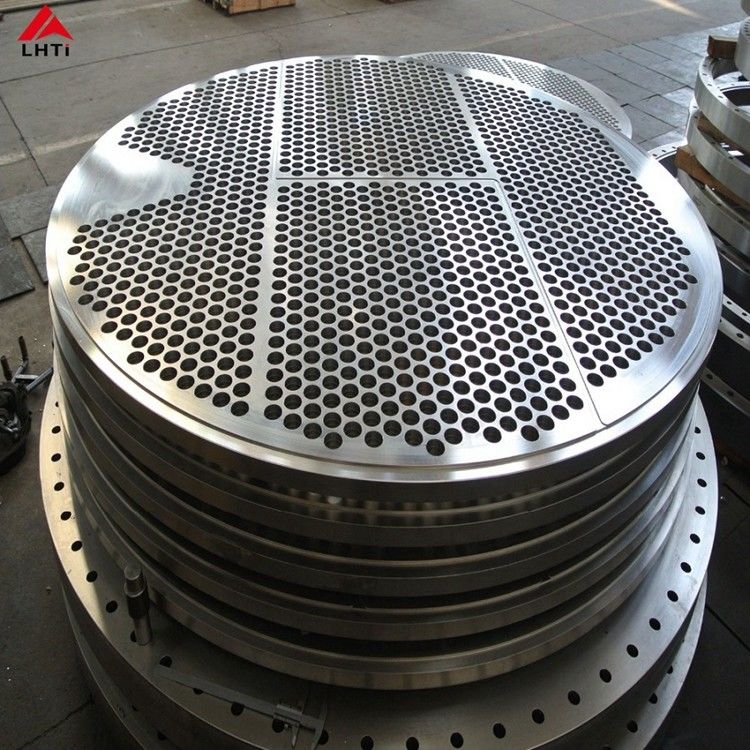

ASME B381 Gr5 티타늄 튜브 엽 열 교환기
티타늄 튜브 시트 (Titanium tube sheet) 는 튜브형 열 교환기, 압력 기구, 증기 보일러, 응축기, 증발기 및 해수 해소화 공장과 같은 화학 용기에 사용되는 구멍을 뚫은 판이다.구멍은 튜브와 같은 외부 지름의 티타늄 판에 구멍을 뚫고튜브가 통과하고 용접되어 있기 때문에 구멍 간격, 튜브 지름, 수직성, 표면 밝기는 모두 조립에 영향을 미칩니다.각 장은 정밀한 허용량으로 가공됩니다.이 맞춤형 튜브 엽은 1057 x 125mm를 측정하고 Gr1, Gr2, Gr5, Gr7 또는 Gr12 티타늄으로 만들어집니다. 티타늄은 강한 경직성, 좋은 열 전도성 및 우수한 부식 저항성을 제공합니다.직경 4m ~ 5m 또는 그 이상의 매우 큰 장이 일반적입니다..
| 표준 | ASTM/ASME B265, ASTM/ASME B381 |
| 소재 | Gr1, Gr2, Gr5, Gr7, Gr12 티타늄 |
| 튜브 잎 지름 | 최대 8600mm (특정) |
| 구멍 지름 범위 | 1.5mm - 238mm |
| 구멍 깊이 | 최대 1100mm |
| 생산 방법 | 금속, 금속, 금속, 금속 |
| 품질 검사 | UT, PT |
| 제3자 검사 | 사용 가능 |
| 적용 | 열 교환기, 압력 용기, 응축기, 바닷물 해수화 |
| 등급 | Fmax | 최대 | Nmax | Cmax | H 최대 |
|---|---|---|---|---|---|
| 1등급 | 0.2 | 0.18 | 0.03 | 0.1 | 0.015 |
| 2급 | 0.3 | 0.25 | 0.03 | 0.1 | 0.015 |
| 등급 | 합금 성분 | 팽창 강도 (ksi/MPa) | 양력 강도 (ksi/MPa) | 연장분 % |
|---|---|---|---|---|
| 1등급 | 비연금 Ti (순수) | 35 / 240 | 25 / 170 | 30 |
| 2급 | 비연금 Ti (순수) | 58 / 400 | 40 / 275 | 25 |
이 티타늄 튜브 엽은 열 교환기, 압력 용기, 응축기, 보일러, 필터 장치 및 해수 해소 장치에 공급됩니다.열을 전달하는 동안 잎이 딱딱하고 부식되지 않아야 합니다.티타늄은 해수와 공격적인 화학물질의 공격에 저항하기 때문에, 튜브 시트는 낮은 유지 보수와 함께 긴 서비스 수명을 통해 강도와 밀폐 정확성을 유지합니다.16년 이상의 경험을 가진 티타늄 제조업자이자 거래자로서, 바오지 리후아는 튜브 시트를 만들어, 굽고, 가공하여, UT와 PT로 검사하고, 제3자의 테스트를 할 수 있습니다. 크기는 당신의 그림에 따라 만들어집니다.무료 샘플이 제공되며 포장지는 접착판 케이스입니다.. 당신의 도면, 등급 및 양을 제안서를 보내십시오.
