| 브랜드 이름: | LHTi |
| 모델 번호: | WN |
| 모크: | 1 PC |
| 가격: | $15.5-75.5 / pc |
| 지불 조건: | L/C,T/T,D/P,D/A,웨스턴 유니온 |
| 공급 능력: | 달 당 1000000 PC |

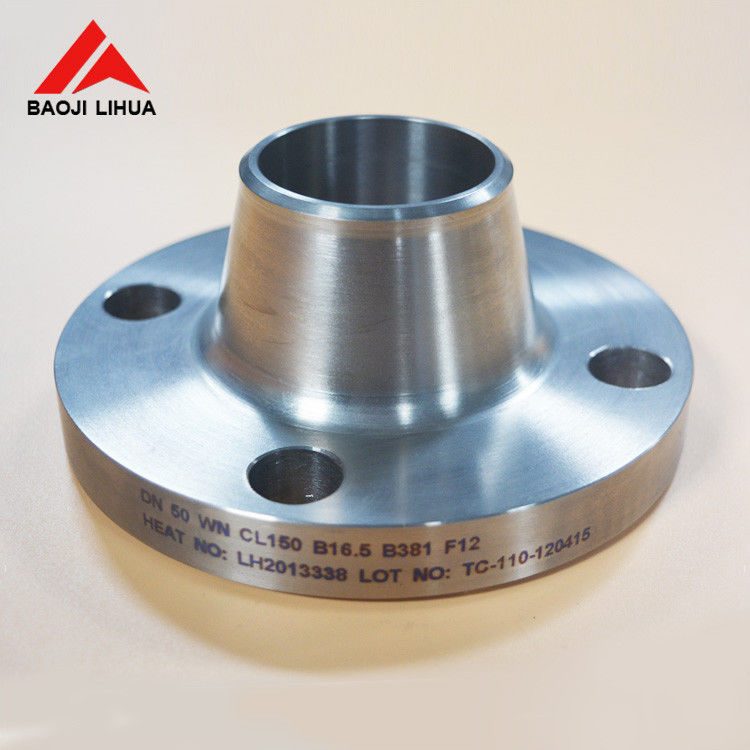

Gr2 티타늄 용접 넥 플랜지 WNRF ANSI B16.5
용접 넥 플랜지는 테이퍼진 넥을 가지고 있으며 파이프에 맞대기 용접되므로 조인트가 평평한 용접 조인트보다 더 강하고 변형될 가능성이 적습니다. 용접 넥 플랜지의 두 개의 넥은 서로 마주보고 있으며 연결 끝은 장비 노즐 또는 파이프 끝에 용접됩니다. 넥이 허브를 강화하고 응력을 플랜지 면에서 멀리 이동시키기 때문에 티타늄 용접 넥 플랜지는 일반적으로 더 높은 압력 또는 넓은 온도 범위에서 작동하는 라인 및 장비에 선택됩니다. 당사의 WN 플랜지는 Gr2 티타늄으로 단조되었으며 ANSI B16.5에 따라 돌출 면으로 가공되어 조인트 면이 용접 열 변형에서 벗어나도록 합니다.
기술 사양
| 유형 | WN, 용접 넥 플랜지 |
| 재질 | 티타늄 Gr2 (Gr1, Gr5, Gr7, Gr12도 사용 가능) |
| 표준 | ANSI / ASME / ASTM B16.5, ASTM B381 |
| 크기 | 1/2인치 ~ 36인치 (DN15 ~ DN900) |
| 압력 등급 | CL150, CL300, CL600, CL900, CL1500, CL2500 |
| 밀봉 면 | 돌출 면(RF), FF, RTJ |
| 연결 | 맞대기 용접 넥 |
| 품질 검사 | UT, PT, PMI 및 재료 시험 보고서 EN 10204 3.1 |
| 제3자 검사 | TUV, SGS, BV |
Gr2 티타늄의 화학 조성 (%)
| 등급 | Ti 최소 | C 최대 | Fe 최대 | H 최대 | N 최대 | O 최대 |
| Gr 2 | 99.2 | 0.10 | 0.30 | 0.015 | 0.03 | 0.25 |
Gr2 티타늄의 기계적 특성
| 속성 | 값 |
| 밀도 | 4.5 g/cm3 |
| 녹는점 | 1665 °C (3030 °F) |
| 인장 강도 | 49900 psi (344 MPa) |
| 항복 강도 (0.2% 오프셋) | 39900 psi (275 MPa) |
| 신장률 | 20 % |
Gr2 티타늄의 동등 등급
| 재질 | Werkstoff No. | UNS |
| 티타늄 Gr 2 | 3.7035 | R50400 |

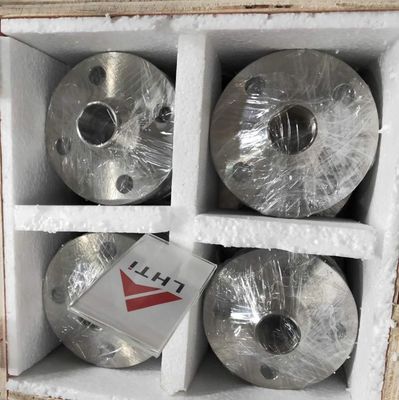

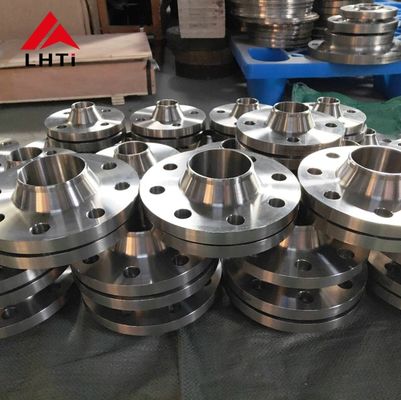

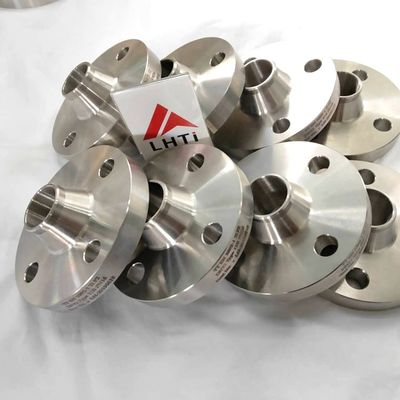

제품 사진
응용 및 서비스
용접 넥 플랜지는 일반적으로 2.0 MPa (Class 150 / PN20) 이상에서 작동하는 라인 및 장비, 변동 또는 고온의 파이프라인, 그리고 비싸거나 가연성이 있거나 밀봉하기 어려운 매체를 운반하는 라인에 사용됩니다. 일반적인 용도로는 보일러 및 압력 용기 노즐, 석유 및 화학 처리 배관, 조선, 야금, 식품 가공 및 일반 고압 파이프 연결이 있습니다. 티타늄은 염화물 및 해수를 저항하므로 이러한 플랜지는 담수화, 해양 및 화학 플랜트 서비스에도 적합합니다. 크기, 압력 등급, 밀봉 면 및 넥 치수는 도면 또는 요구되는 표준에 따라 공급될 수 있습니다.
