| 브랜드 이름: | LIHUA |
| 모델 번호: | LH-SO |
| 모크: | 5개 부분 |
| 가격: | US dollar $25/pc--US dollar $85/pc |
| 지불 조건: | L/C, T/T, 웨스턴 유니온 |
| 공급 능력: | 달 당 5000 PC |
티타늄 슬라이드 온 플랜지 Gr2 Gr12 RF 닦은
이 티타늄 슬리프 플랜지는 고층 얼굴 (SO RF) 플랜지이며, 닦은 표면을 가지고 있으며, Gr2 및 Gr12의 티타늄으로 만들어 CNC 가공되었습니다.디자인에 슬리프는 파이프가 구멍을 통해 슬라이드를 허용 하므로 플랜지 위치 및 파이프에 용접 될 수 있습니다, 이 때문에 낮은 압력 파이프에 실용적인 선택으로 정렬이 용이하고 용접 접근이 좋습니다. 티타늄은 낮은 무게, 높은 강도 및 우수한 부식 저항을 결합합니다.그래서 플랜지는 화학 산업에서 널리 사용되고 다른 부식 및 해양 서비스에서 탄소 강철이 썩을 것입니다크기는 1/2인치에서 80인치 (DN10에서 DN3600) 까지 150급에서 2500급의 압력 클래스로 이루어집니다.
기술 사양
| 제품 | 티타늄 슬립 플랜지 (SO 플랜지) |
| 표준 | ANSI / ASME B165, EN1092-1, JIS B2220, DIN 2627-2628 |
| 소재 | Gr2, Gr12 (그라브1, Gr5, Gr7, Gr9이기도 합니다.) |
| 크기 | 1/2인치에서 80인치 (DN10에서 DN3600) |
| 압력급 | 150~2500급, DIN PN6~PN250급 |
| 밀폐면 | RF, FF, TG, RJ |
| 표면 | 닦은 |
| 기술 | 도장 및 CNC 가공 |
| 검사 | 초음파 검사 및 재료 시험 보고서 EN 10204 3.1 |
사용 가능한 옵션
| 항목 | 범위 |
| 명목 규모 | 1/2인치에서 80인치 (DN10에서 DN3600) |
| 압력급 | 클래스 150, 300, 600, 900, 1500, 2500 |
| 소재 등급 | Gr1, Gr2, Gr5, Gr7, Gr9, Gr12 |
| 밀폐면 | RF, FF, TG, RJ |
| 표면 마감 | 닦은, 가공 |
플랜지 크기, 150급 (선택된 크기, 인치)
| 이름 파이프 크기 | 플랜지 다이아 | 플랜지 딕 | 키운 얼굴 다이아. | 볼트 | 볼트 원 |
| 1/2 | 3-1/2 | 7/16 | 1-3/8 | 4 | 2-3/8 |
| 1 | 4-1/4 | 9/16 | 2 | 4 | 3-1/8 |
| 2 | 6 | 3/4 | 3-5/8 | 4 | 4-3/4 |
| 4 | 9 | 15/16 | 6-3/16 | 8 | 7-1/2 |
| 6 | 11 | 1 | 8-1/2 | 8 | 9-1/2 |
| 8 | 13-1/2 | 1-1/8 | 10-5/8 | 8 | 11-3/4 |

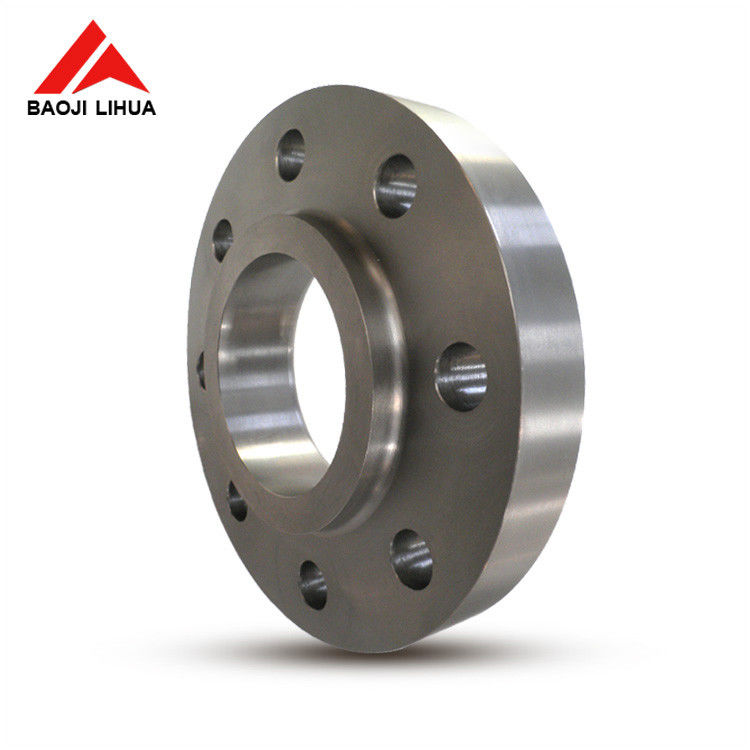

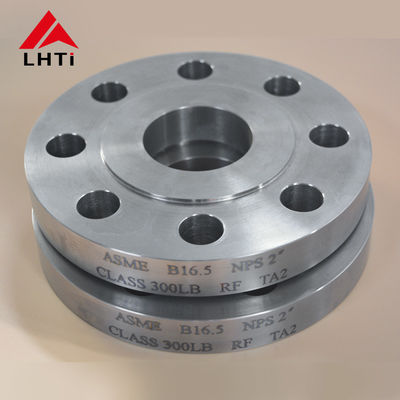

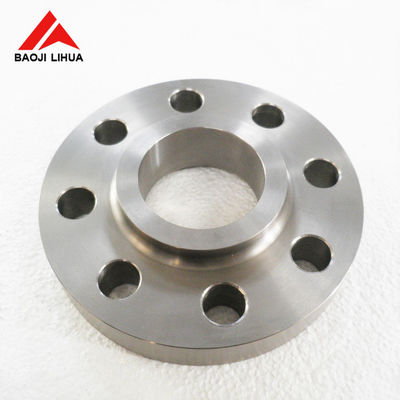

제품 사진
신청서
플랜지는 부식 용역에서 파이프, 밸브 및 장비를 연결하는 데 사용됩니다. 전형적인 용도는 화학 처리 라인 및 용기, 열 교환기, 해마 해소 및 수처리 시설,해양 파이프, 그리고 가볍고 강하고 강연이 없는 플랜지가 필요한 일반 산업용 파이프입니다. 티타늄은 비자극적이며 바닷물과 많은 산에 저항하기 때문에,플랜지는 해상 및 해안 설비에도 적합합니다.크기, 압력급, 등급 및 밀폐면은 고객 도면에 따라 생산 될 수 있으며, 소재 시험 보고서는 EN 10204 3.1 과 초음파 테스트를 요청하면 제공됩니다.
