ASME B16.5 150급 BLRF 티타늄 블라인드 플랜지 Ti Gr2 Ti Gr5 Ti Gr7 전문 파이프 라인 애플리케이션

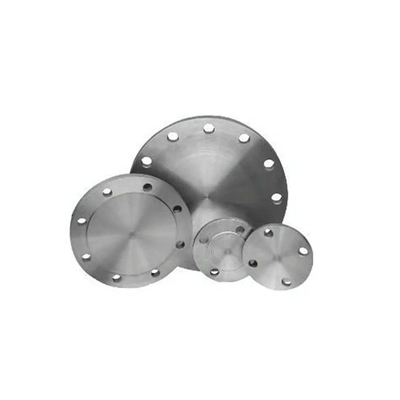

티타늄 블라인드 플랜지 (Ti Gr2, Ti Gr5, Ti Gr7)

제품 개요: ASME B16.5 티타늄 블라인드 플랜지

ASME B16.5 클래스 150 티타늄 블라인드 플랜지는 ASME B16.5 표준에 따라 제조된 플랜지 유형으로, 저압 애플리케이션에 특별히 설계되었습니다.티타늄 등급 2 (Ti Gr2) 와 같은 다양한 티타늄 등급에서 사용할 수 있습니다., 티타늄 등급 5 (Ti Gr5) 및 티타늄 등급 7 (Ti Gr7). 아래는 ASME B16.5 150급 티타늄 블라인드 플랜지의 상세한 설명입니다.

ASME B16.5 표준:

• 적용 범위:ASME B16.5는 파이프 플랜지 및 관련 피팅의 차원, 허용도, 재료, 표시 및 시험 절차에 대한 사양을 설명합니다.
• 150급:클래스 150 명칭은 플랜지가 표준 실내 온도 조건에서 최대 150 psi의 압력을 위해 지정되어 있음을 나타냅니다.이 압력 등급은 낮은 압력 애플리케이션에 적합합니다.

티타늄 등급:

• 티타늄 2급 (Ti Gr2):이 등급은 상업적으로 순수한 티타늄 (CP 티타늄) 이며, 우수한 부식 저항성, 형성성 및 용접성으로 알려져 있습니다.이 특성으로 인해 다양한 산업 분야에서 널리 사용됩니다..

• 티타늄 등급 5 (Ti Gr5):또한 Ti-6Al-4V로 알려져 있으며, 이 티타늄 합금은 90%의 티타늄, 6%의 알루미늄, 4%의 바나디오를 포함합니다.그리고 화학 가공 산업에서 높은 강도, 강도, 열에 저항.

• 티타늄 등급 7 (Ti Gr7):티타늄 등급 7은 소량의 팔라디엄 (0.15%) 을 함유하고 있으며, 특히 감소 및 가벼운 산화 환경에서 부식 저항성을 향상시킵니다.이것은 화학 처리 및 해양 응용 프로그램과 같은 매우 부식성 환경에 이상적인 재료로 만듭니다..

디자인 특징:

• 얼굴 타입:블라인드 플랜지는 애플리케이션의 밀폐 필요에 따라 리세이드 페이스 (RF), 플래트 페이스 (FF), 또는 링 타입 관절 (RTJ) 를 포함한 다양한 얼굴 유형으로 제공 될 수 있습니다.

• 차원:ASME B16.5 표준은 외부 지름 (OD), 볼트 원 지름 (BC), 볼트 구멍 지름 (BH), 전체 두께 (T) 와 같은 차원의 정확한 사양을 제공합니다.이 차원은 플랜지가 다른 ASME B16와 호환되는 것을 보장합니다..5 플랜지, 쉽게 교환 가능.

ASME B16.5 티타늄 블라인드 플랜지 티타늄 등급

티타늄 등급 2 (Ti-CP):

• 성분:990.2% 티타늄, 0.25% 철, 0.3% 산소, 미량 원소

• 속성:

  • 강도:티타늄 합금보다 낮지만 여전히 많은 강철보다 높습니다.
  • 부식 저항성:특히 염화물에는 아주 좋습니다.
  • 용접 가능성:잘 용접되고 제조 가능함

• 응용 프로그램:화학 처리, 해양 환경, 의료 임플란트 (부하를 지지 않는) 및 건축 응용 분야에서 사용됩니다.

티타늄 등급 5 (Ti-6Al-4V):

• 성분:90% 티타늄, 6% 알루미늄, 4% 바나디움

• 속성:

  • 강도:탁월한 강도-중량 비율, 2급 티타늄보다 우월합니다.
  • 부식 저항성:2등급은 아니지만 좋은데 많은 환경에 적합해요
  • 온도 저항성:더 높은 온도에서도 강도를 유지합니다. 항공 및 고성능 애플리케이션에 이상적입니다.

• 응용 프로그램:일반적으로 항공우주 (항공기체, 제트 엔진), 해상 장비, 의료 임플란트, 자동차 부품 및 스포츠 장비에서 사용됩니다.

티타늄 등급 7 (Ti-0.15Pd):

• 성분:티타늄 합금 0.15% 팔라디움

• 속성:

  • 부식 저항성:특히 저축 환경에서는 부식 저항성이 뛰어나다.
  • 용접 가능성:잘 용접 할 수 있으며 용접 및 제조에 적합합니다.
  • 강도:5등급보다 강도가 낮지만 여전히 많은 용도로 충분합니다.

• 응용 프로그램:주로 화학 가공, 염분 해제 공장, 해양 환경 및 우수한 부식 저항을 요구하는 응용 프로그램에서 사용됩니다.

티타늄 플랜지 사용 의 이점

1. 우수한 부식 저항성: 티타늄은 바닷물, 산성 용액 및 다른 화학적으로 공격적인 매체와 같은 환경에서 경화와 부식에 면역합니다.이 방법 은 플랜지 의 수명 을 연장 하고 유지 보수 비용 을 줄여 준다.
2. 가벼운 무게: 티타늄 합금, 특히 Ti Gr2 및 Ti Gr5은 가벼운 동시에 강한 특성으로 알려져 있습니다.이것은 특히 무게가 중요한 요소인 항공우주 및 고성능 엔지니어링 응용 분야에서 유리합니다..
3. 고온 저항성: 티타늄은 낮은 온도와 높은 온도 조건에서 잘 작동합니다. Ti Gr5는 600°F (316°C) 까지의 온도를 견딜 수 있으며, Ti Gr2는 450°F (232°C) 까지의 온도를 처리 할 수 있습니다.
4. 탁월 한 피로 저항성: 티타늄은 피로 저항성이 뛰어나다. 이는 회전적 또는 변동적 압력 조건에서도 플랜지가 장기간 안정적으로 작동하도록 보장합니다.
5. 더 오래 지속 되는 것: 티타늄 합금은 뛰어난 내구성을 나타냅니다. 이 재료로 만들어진 부품은 시간이 지남에 따라 손상 될 가능성이 적어 교체 필요성을 줄입니다.

티타늄 플랜지의 응용

• 화학 가공: 티타늄 플랜지, 특히 Ti Gr2는 파이프 라인이 화학물질, 산 또는 다른 공격적인 유체를 운반하는 응용 프로그램에 이상적입니다.그 들 의 퇴색 저항성 은 안전 을 보장 하고 누출 가능성 을 감소 시킨다.
• 해양 및 해상: 해양 환경에서는 바닷물이 표준 재료를 빠르게 분해 할 수 있습니다. 고성능 및 오래 지속되는 밀폐를 위해 티타늄 플랜지가 사용됩니다.
• 항공우주: 항공우주산업에서는 가볍지만 강한 재료가 가장 중요합니다.티타늄 의 탁월 한 강도 와 무게 비율 과 부식 저항성 은 항공기 나 로켓 시스템 에 사용 되는 플랜지 에 이상적 인 선택 이다.
• 소금 해제 공장: 티타늄 플랜지 는 해수 를 담수 로 변환 하는 데 도움 이 되는 해수 해제 시설 에서 광범위 하게 사용 되고, 고압 과 부식성 해수 조건 에 모두 견딜 수 있다.
• 전력 생산: 전기 발전소, 특히 고온 유체 및 화학 물질을 처리하는 발전소에서 쓰이는 티타늄은 긴 사용 수명을 제공합니다.

ASME B16.5 티타늄 블라인드 플랜지의 주요 특징 및 장점

• 고품질 의 표준:ASME B165표준, 적절한 차원, 압력 등급 및 플랜지 호환성을 보장합니다.
• 단단 한 봉인 능력: 높인 표면 설계는 파이프 시스템의 전반적인 무결성을 향상시키는 가시와 함께 사용할 때 단단한 밀폐를 형성 할 수있는 플랜지의 능력을 향상시킵니다.
• 설치 가 쉽다: 표준 볼트 구멍 패턴과 볼트 원의 크기는 필요할 때 쉽게 설치하고 교체 할 수 있습니다.
• 비용적 으로 효과적 인 것: 초기 재료 비용의 높음에도 불구하고, 유지 보수 요구 사항의 감소와 더 긴 수명은 티타늄 플랜지를 장기적으로 비용 효율적인 선택으로 만듭니다.

기술 사양

티타늄 블라인드 플랜지 검사

EN 10204/3.1B 인증서:

EN 10204/3.1B 인증서는 플랜지 제조 과정에서 사용되는 티타늄 합금이 요구된 사양을 충족하는지 확인하는 표준 문서입니다.그것은 물질의 화학 조성 및 기계적 특성에 대한 자세한 정보를 포함합니다.이 인증서는 제조업체가 발행하여 재료가 필요한 기준에 부합하는지 확인합니다.

원자재 인증서:

원자재 인증서는 티타늄 플랜지 제조에 사용되는 재료에 대한 포괄적 인 개요를 제공합니다. 원자재의 출처,화학적 성분이 문서는 원자재 인수 단계부터 완전한 추적성과 품질 통제를 보장합니다.

100% 초음파 결함 탐지:

초음파 검사 (UT) 는 티타늄 플랜지 내부의 내부 또는 표면 결함을 식별하는 데 사용되는 파괴적이지 않은 방법입니다.100% UT 커버리지는 모든 플랜지가 잠재적인 결함을 탐지하기 위해 완전하고 철저한 검사에 노출된다는 것을 의미합니다., 플랜지는 성능이나 구조적 무결성에 영향을 줄 수 있는 결함이 없도록 보장합니다.

수정적 테스트:

수정적 시험 중에티타늄 플랜지는 액체 (일반적으로 물) 압력화 과정을 통해 누출이나 변형 없이 지정된 압력을 견딜 수 있는 능력을 평가합니다.이 테스트는 플랜지가 필요한 압력 등급을 안전하게 처리하고 필요한 안전 표준을 충족시킬 수 있는지 확인합니다.

제3자 검사 보고서:

독립적인 검사 기관에 의해 제3자 검사 보고서를 작성하여 티타늄 플랜지의 품질에 대한 무관한 평가를 제공합니다.이 보고서는 플랜지가 관련 표준을 충족하는지 확인합니다., 사양 및 고객 요구 사항, 제조업체의 품질 관리 절차에 추가적인 보증 및 신뢰성을 추가합니다.

결론

의ASME B16.5 티타늄 블라인드 플랜지 (Ti Gr2, Ti Gr5) 300급우수한 진식 저항성, 높은 강도, 그리고 장기간 내구성이 플랜지는 신뢰할 수 있는 밀폐와 구조적 무결성을 제공합니다이 플랜지에 티타늄을 사용하는 것은 성능과 비용 효율성을 동시에 제공하며, 장기적인 신뢰성이 중요한 시스템에서 똑똑한 선택이 됩니다.

The unique benefits of titanium alloys (Ti Gr2 and Ti Gr5) make this product an indispensable solution for industries that demand the highest quality components for sealing and securing pipeline systems under harsh environmental conditions.
