| 브랜드 이름: | LHTi |
| 모델 번호: | 웰드 네크 플렌지 |
| 모크: | 200개 부분 |
| 가격: | 협상 가능 |
| 지불 조건: | L/C, D/A, D/P, T/T, 웨스턴 유니온, 머니그램 |
| 공급 능력: | 달 당 500 톤 / 톤 |

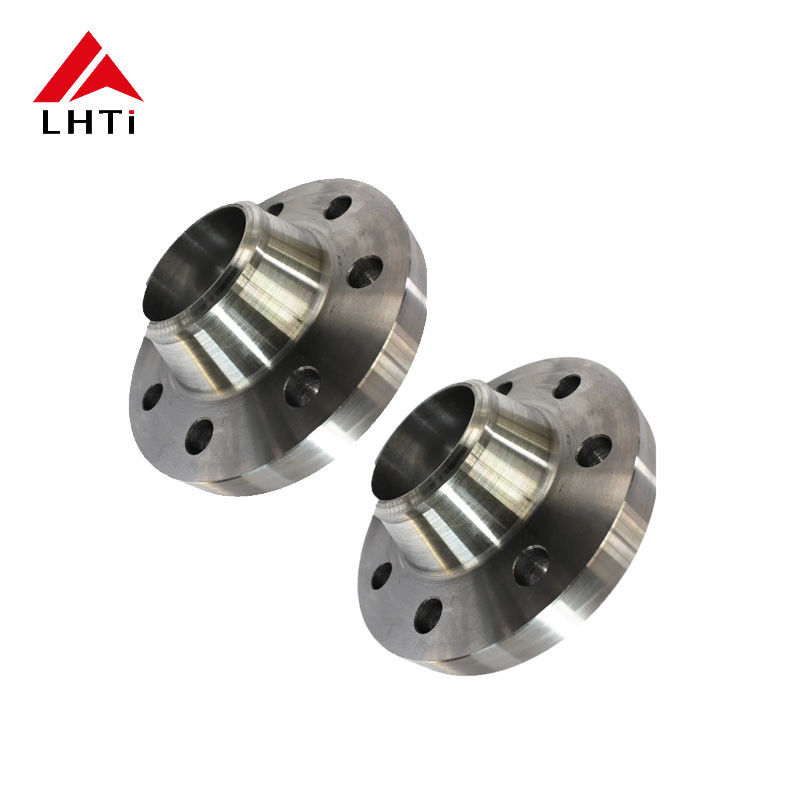

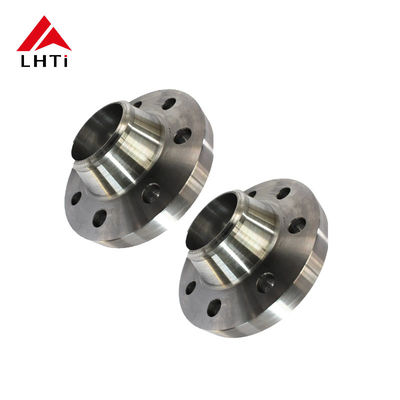

1ASME B16.5 티타늄 용접 목 플랜지 150급:
우리의티타늄 용접 목 플랜지각종 고정도 공정으로 만들어집니다.캐스팅,도장, 그리고가공, 엄격한 표준을 충족ASME B16.5 150급이 플랜지는 파이프 라인 시스템 및 장비에 원활한 통합을 위해 설계되어 있으며, 안전한,누출 없는 연결다양한 산업용 용도로 사용됩니다.
2화학 산업에 적용:
티타늄 웰드 목 플랜지화학 가공 공장,석유화학산업,파이프라인 시스템, 그리고정제 작업이 플랜지는 효율적으로 경화 저항과 장기 내구성이 중요합니다.연결 파이프, 밸브, 그리고 다른 장비, 시스템 효율을 보장하는 동시에 견딜 수 있습니다화학물질 노출그리고극한 온도.
운송 및 취급 중에 우리의 플랜지 보호 보장하기 위해, 우리는 그들이 포장됩니다단단한 목재 케이스그리고팔레트이 견고한 포장은 손상 위험을 최소화하고 제품이 목적지에 도착하면 설치를 쉽게합니다.보안하지만 또한편리함, 빠른 취급 및 설치를 허용합니다.
아래는 주요 차원 및 사양을 보여주는 상세한 표입니다.ASME B16.5 티타늄 용접 목 플랜지 150급이 차원은 설치가 용이하고 기존 파이프 라인 시스템과 호환성을 위해 표준화되었습니다.
| 소명 파이프 크기 (NPS) | 볼트 원 직경 (BC) | 볼트 수 | 플랜지 두께 (T) | 표면 너비 (F) | 도공 (ID) |
|---|---|---|---|---|---|
| 1/2인치 | 2.62" | 4 | 0.88" | 0.50" | 0.84" |
| 1" | 3.25" | 4 | 1.00" | 0.56" | 1.05" |
| 2" | 4.50" | 8 | 1.12" | 0.75" | 2.07" |
| 4인치 | 7.00" | 8 | 1.56" | 1.00" | 4.09" |
| 6인치 | 9.00" | 12 | 1.81" | 1.25" | 6.13" |
| 12인치 | 14.00" | 16 | 2.44" | 1.50" | 12.13" |
| 24인치 | 22.00" | 20 | 3.13" | 2.00" | 24.13" |
티타늄은 고성능 애플리케이션에 이상적인 재료입니다.2급 티탄(공업용 플랜지에 일반적으로 사용됩니다)다른 재료:
| 재산 | 2급 티탄 | 스테인리스 스틸 | 탄소 강철 |
|---|---|---|---|
| 팽창 강도 (ksi) | 50-60 ksi | 70-90 ksi | 50-70 ksi |
| 양력 강도 (ksi) | 40-50 ksi | 30-50 ksi | 35-55 ksi |
| 연장 (%) | 20% | 35% | 20% |
| 밀도 (g/cm3) | 4.51 | 7.93 | 7.85 |
| 부식 저항성 | 특히 엽록소 풍부한 환경에서는 훌륭합니다. | 좋지만, 가혹한 환경에서 덩어리 덩어리 덩어리처럼 | 중저도, 경직하기 쉽다 |
| 열전도 (W/m·K) | 21.9 | 16.3 | 54.0 |
| 녹는점 (°C) | 1668°C | 1375°C | 1535°C |
| 비용 (1파운드당) | 12~15달러 | $3-$5 | $1-$2 |
티타늄 플랜지는ASME B16.5 150급표준, 그리고 아래는 그들의 압력 등급의 요약입니다:
| 소명 파이프 크기 (NPS) | 압력 등급 (psi) |
|---|---|
| 1/2인치 | 285 |
| 1" | 285 |
| 2" | 285 |
| 4인치 | 285 |
| 6인치 | 285 |
| 12인치 | 285 |
| 24인치 | 285 |
적절한 토크 적용은 안전 플랜지 설치를 보장하기 위해 매우 중요합니다. 아래는 권장됩니다볼트 크기그리고토크 값에 대해ASME B16.5 티타늄 용접 목 플랜지 150급.
| 소명 파이프 크기 (NPS) | 볼트 크기 (인치) | 볼트 수 | 토크 (ft-lbs) |
|---|---|---|---|
| 1/2인치 | 5/8" | 4 | 30 ~ 40 |
| 1" | 3/4인치 | 4 | 40~50 |
| 2" | 7/8" | 8 | 50-70 |
| 4인치 | 1-1/8" | 8 | 80-100 |
| 6인치 | 1-1/4" | 12 | 100~130 |
| 12인치 | 1-1/2인치 | 16 | 150~200 |
| 24인치 | 1~3/4" | 20 | 250~300 |
우리의ASME B16.5 티타늄 용접 목 플랜지 150급비교할 수 없는 제안부식 저항성,강도, 그리고신뢰성용품의 경우화학 산업고압과 공격적인 환경에 견딜 수 있도록 설계된 이 플랜지는누출 없는 연결그리고 우수한 시스템 무결성맞춤형 크기, 그들은 당신의 파이프라인에 통합을 위해 완벽합니다,석유, 그리고화학 물질시스템.
선택함으로써티타늄 용접 목 플랜지, 당신은오래 지속되는 용액최고 수준의 성능, 최소한의 유지 보수 및 비용 효율적인 운영을 보장합니다.티타늄 플랜지오늘날에도 적용되고 있으며, 까다로운 애플리케이션에서 비교할 수 없는 품질과 내구성을 경험합니다.
