| 브랜드 이름: | LHTi |
| 모델 번호: | 플랜지를 밟고 미끄러져 넘어지세요 |
| 모크: | 100개 부분 |
| 가격: | 협상 가능 |
| 지불 조건: | L/C, D/A, D/P, T/T, 웨스턴 유니온, 머니그램 |
| 공급 능력: | 달 당 500 톤 / 톤 |

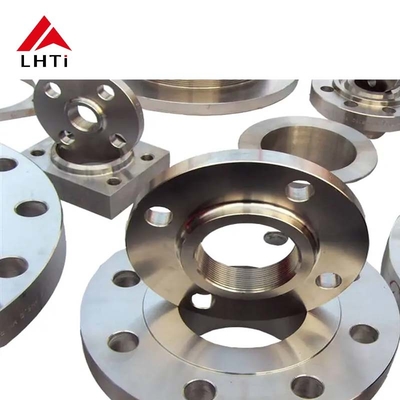

ASME B16.5 클래스 150 Ti Gr1 Gr2 티타늄 플랜지: 산업 파이프 라인을 위한 플랜지 위에 슬리프로 올라가는 얼굴
ASME B16.5 슬립-온 플랜지 (SO 플랜지) 150 SORF (슬립-온 라이즈드 페이스) 는 신뢰성, 설치 용이성 및 우수한 밀폐 성능으로 알려진 인기있는 플랜지 유형입니다.특히 물 공급 시스템에서150급으로 지정되어 150psi까지의 압력을 처리할 수 있도록 설계되어, 저중압 물 파이프라인에 이상적입니다.슬립-온 디자인은 플랜지가 파이프 끝에 쉽게 슬라이드 할 수 있습니다, 내부와 외부 모두에 용접되어 안전하고 누출이 없는 연결을 보장합니다.가스킷 접촉을 개선하고 전체 밀폐 능력을 향상시키는 것, 효과적으로 물 공급 시스템에서 누출을 방지합니다. 이러한 플랜지는 일반적으로 탄소 강철, 스테인레스 스틸 또는 다른 부식 저항성 재료와 같은 재료로 만들어집니다.수중 운송 시스템의 내구성 및 장기적인 성능을 보장합니다..
ASME B16.5 클래스 150 SORF 리세드 페이스 슬립 온 플랜지는 주로 물 공급, 관개 및 폐수 관리 시스템에 사용됩니다.그것의 간단한 설치 과정과 견고한 밀폐 능력은 도시 및 산업 물 운송 파이프 라인 둘 다에 대한 훌륭한 선택전통적인 플랜지와 비교했을 때, 이 디자인은 안정적인 연결과 장기적 부식 저항성을 유지하면서 설치 시간과 비용을 줄임으로써 우수한 비용 효율성을 제공합니다..요약하자면 ASME B16.5 클래스 150 SORF Raised Face Slip-On Flange는 물 공급 시스템에 최적의 솔루션으로 설치가 쉽고 밀폐 성능이 뛰어나고 비용 효율성을 제공합니다.신뢰성 있는 수중 운송을 필요로 하는 애플리케이션을 위해 완벽한.
ASME B16를 이해합니다.5:ASME B16.5 표준은 파이프 플랜지 및 플랜지 피팅에 대한 설계, 재료, 차원, 압력-온도 등급 및 시험 요구 사항을 정의합니다. 구체적으로,'클래스 150'라는 명칭은 플랜지의 압력등급을 의미합니다., 표준 온도 조건에 150 파운드 / 평방 인치 (psi) 이다. ASME B16.5 표준은 그 지침에 따라 제조 된 플랜지가 산업용으로 높은 수준의 품질과 성능을 준수하도록 보장합니다..
| 도공 지름 | 허브를 가로지르는 길이 | ||||||||||||||||||
| 이름용 파이프 크기 | 플랜지 바깥 지름 | 플랜지 두께 | 허브 디아, 기지 | 키운 얼굴 다이아. | 허브 디아, 웰딩 포인트 | 용접 목 | 슬리프 오너 | 용접 목 | 슬리프 오너 | ||||||||||
| 안쪽 | mm | 안쪽 | mm | 안쪽 | mm | 안쪽 | mm | 안쪽 | mm | 안쪽 | mm | 안쪽 | mm | 안쪽 | mm | 안쪽 | mm | 안쪽 | mm |
| 1/2인치 | 15 | 3.50 | 88.90 | 0.44 | 11.11 | 1.19 | 30.16 | 1.38 | 34.93 | 0.84 | 21.34 | 0.62 | 15.75 | 0.88 | 22.35 | 1.88 | 47.63 | 0.63 | 15.88 |
| 3/4′′ | 20 | 3.88 | 98.43 | 0.50 | 12.70 | 1.50 | 38.10 | 1.69 | 42.86 | 1.05 | 26.67 | 0.82 | 20.83 | 1.09 | 27.69 | 2.06 | 52.39 | 0.63 | 15.88 |
| 1인치 | 25 | 4.25 | 107.95 | 0.56 | 14.29 | 1.94 | 49.21 | 2.00 | 50.80 | 1.32 | 33.53 | 1.05 | 26.67 | 1.36 | 34.54 | 2.19 | 55.56 | 0.69 | 17.46 |
| 1-1/4′′ | 32 | 4.63 | 117.48 | 0.63 | 15.88 | 2.31 | 58.74 | 2.50 | 63.50 | 1.66 | 42.16 | 1.38 | 35.05 | 1.70 | 43.18 | 2.25 | 57.15 | 0.81 | 20.64 |
| 1-1/2인치 | 40 | 5.00 | 127.00 | 0.69 | 17.46 | 2.56 | 65.09 | 2.88 | 73.03 | 1.90 | 48.26 | 1.61 | 40.89 | 1.95 | 49.53 | 2.44 | 61.91 | 0.88 | 22.23 |
| 2인치 | 50 | 6.00 | 152.40 | 0.75 | 19.05 | 3.06 | 77.79 | 3.63 | 92.08 | 2.38 | 60.45 | 2.07 | 52.58 | 2.44 | 61.98 | 2.50 | 63.50 | 1.00 | 25.40 |
| 2 1/2인치 | 65 | 7.00 | 177.80 | 0.88 | 22.23 | 3.56 | 90.49 | 4.13 | 104.78 | 2.88 | 73.15 | 2.47 | 62.74 | 2.94 | 74.68 | 2.75 | 69.85 | 1.13 | 28.58 |
| 3인치 | 80 | 7.50 | 190.50 | 0.94 | 23.81 | 4.25 | 107.95 | 5.00 | 127.00 | 3.50 | 88.90 | 3.07 | 77.98 | 3.57 | 90.68 | 2.75 | 69.85 | 1.19 | 30.16 |
| 3-1/2′′ | 90 | 8.50 | 215.90 | 0.94 | 23.81 | 4.81 | 122.24 | 5.50 | 139.70 | 4.00 | 101.60 | 3.55 | 90.17 | 4.07 | 103.38 | 2.81 | 71.44 | 1.25 | 31.75 |
| 4인치 | 100 | 9.00 | 228.60 | 0.94 | 23.81 | 5.31 | 134.94 | 6.19 | 157.16 | 4.50 | 114.30 | 4.03 | 102.36 | 4.57 | 116.08 | 3.00 | 76.20 | 1.31 | 33.34 |
| 5인치 | 125 | 10.00 | 254.00 | 0.94 | 23.81 | 6.44 | 163.51 | 7.31 | 185.74 | 5.56 | 141.22 | 5.05 | 128.27 | 5.66 | 143.76 | 3.50 | 88.90 | 1.44 | 36.51 |
| 6인치 | 150 | 11.00 | 279.40 | 1.00 | 25.40 | 7.56 | 192.09 | 8.50 | 215.90 | 6.63 | 168.40 | 6.07 | 154.18 | 6.72 | 170.69 | 3.50 | 88.90 | 1.56 | 39.69 |
| 8인치 | 200 | 13.50 | 342.90 | 1.13 | 28.58 | 9.69 | 246.06 | 10.63 | 269.88 | 8.63 | 219.20 | 7.98 | 202.69 | 8.72 | 221.49 | 4.00 | 101.60 | 1.75 | 44.45 |
| 10인치 | 250 | 16.00 | 406.40 | 1.19 | 30.16 | 12.00 | 304.80 | 12.75 | 323.85 | 10.75 | 273.05 | 10.02 | 254.51 | 10.88 | 276.35 | 4.00 | 101.60 | 1.94 | 49.21 |
| 12인치 | 300 | 19.00 | 482.60 | 1.25 | 31.75 | 14.38 | 365.13 | 15.00 | 381.00 | 12.75 | 323.85 | 12.00 | 304.80 | 12.88 | 327.15 | 4.50 | 114.30 | 2.19 | 55.56 |
| 14인치 | 350 | 21.00 | 533.40 | 1.38 | 34.93 | 15.75 | 400.05 | 16.25 | 412.75 | 14.00 | 355.60 | 13.25 | 336.55 | 14.14 | 359.16 | 5.00 | 127.00 | 2.25 | 57.15 |
| 16인치 | 400 | 23.50 | 596.90 | 1.44 | 36.51 | 18.00 | 457.20 | 18.50 | 469.90 | 16.00 | 406.40 | 15.25 | 387.35 | 16.16 | 410.46 | 5.00 | 127.00 | 2.50 | 63.50 |
| 18인치 | 450 | 25.00 | 635.00 | 1.56 | 39.69 | 19.88 | 504.83 | 21.00 | 533.40 | 18.00 | 457.20 | 17.25 | 438.15 | 18.18 | 461.77 | 5.50 | 139.70 | 2.69 | 68.26 |
| 20인치 | 500 | 27.50 | 698.50 | 1.69 | 42.86 | 22.00 | 558.80 | 23.00 | 584.20 | 20.00 | 508.00 | 19.25 | 488.95 | 20.20 | 513.08 | 5.69 | 144.46 | 2.88 | 73.03 |
| 24인치 | 600 | 32.00 | 812.80 | 1.88 | 47.63 | 26.13 | 663.58 | 27.25 | 692.15 | 24.00 | 609.60 | 23.25 | 590.55 | 24.25 | 615.95 | 6.00 | 152.40 | 3.25 | 82.55 |
티타늄 Gr1 및 Gr2 플랜지:티타늄 (Ti) 은 특유의 부식 저항력, 가벼운 무게, 높은 강도/중량 비율로 인해 다양한 산업 분야에서 매우 가치있는 재료입니다.티타늄 등급은 순수성과 기계적 특성에 따라 분류됩니다., 1등급 (Gr1) 이 가장 순수한 형태이며 2등급 (Gr2) 이 더 좋은 강도를 제공하여 많은 응용 분야에 적합합니다.
1등급 티타늄 (Gr1): Gr1 티타늄은 상업적으로 순수하며 다양한 환경, 특히 감소 산소와 바닷물에서의 부패에 탁월한 저항력을 가지고 있습니다. 그것은 매우 유연하며 제조가 쉽습니다.,따라서 염화 저항성이 가장 중요한 응용 분야에 적합합니다.
2등급 티탄 (Gr2): Gr2 티타늄은 Gr1보다 약간 강하며 가장 일반적으로 사용되는 티타늄 합금입니다.그것은 뛰어난 부식 저항성을 유지하면서 강도와 유연성 사이에서 좋은 균형을 제공합니다이것은 파이프라인 시스템을 포함한 산업용 애플리케이션에 적합합니다.
| 매개 변수 | 티타늄 Gr1 | 티타늄 Gr2 |
|---|---|---|
| 화학적 성분 | 고순도, 주로 티타늄 (Ti 99.5%) | 소량의 알루미늄과 철 (주로 티타늄, 철 0.1-0.2% 및 알루미늄 흔적) 을 함유하고 있습니다. |
| 팽창 강도 (MPa) | 240~350MPa | 350~450 MPa |
| 연장 (%) | 24% | 20% |
| 단단함 | 브리넬 강도 120-180 HB | 브리넬 강도 160-210 HB |
| 부식 저항성 | 우수한, 매우 부식성 환경 (예를 들어, 바닷물, 화학물질) 에 이상적입니다. | 좋은, 많은 산업 환경에 적합 |
| 적용 가능한 압력 등급 | 150급 | 150급 |
| 온도 범위 | -250°C ~ 400°C | -250°C ~ 400°C |
| 무게 | 가벼운 (더 높은 순수성으로 인해) | 더 무거운, 하지만 여전히 많은 금속 보다 가벼운 |
| 용접 가능성 | 훌륭하고 용접하기 쉽습니다. | 좋은, 일반적인 용접 방법에 적합 |
| 일반적인 응용 프로그램 | 항공우주, 화학처리, 해양공학 | 화학 공장, 석유 및 가스 산업, 전력 장비 |
슬리프 온 플랜지 디자인:슬립-온 플랜지는 파이프 위를 미끄러지는 방식으로 설계되어 있으며, 내부와 외부 모두에 잘 접속되어 단단한 밀폐를 보장합니다. 이 플랜지 디자인은 여러 가지 이유로 유리합니다.
높인 얼굴 (RF) 플랜지:리세이즈드 페이스 (RF) 는 더 나은 밀폐를 만들기 위해 설계된 플랜지의 특징이다. 리세이즈드 페이스 플랜지는 플랜지의 중앙에 가벼운 돌출을 가지고 있으며, 이는 가스켓이 균일하게 압축되도록 허용합니다.더 안전하고 누출을 방지하는 연결을 가능하게 합니다.이 특징은 고압 및 고온 시스템에서 특히 중요합니다.
라이스드 페이스 디자인은 누출을 방지하고 시스템의 전반적인 무결성을 향상시키는 데 도움이 되기 때문에 압력이 변하는 산업 파이프라인에서 특히 유용합니다.그것은 안전과 성능이 중요한 산업에서 일반적으로 사용되는 플랜지 디자인입니다..
ASME B16.5 클래스 150 Ti Gr1 및 Gr2 플랜지의 응용:ASME B16.5 클래스 150 티타늄 Gr1 및 Gr2 슬리프-온 승격 얼굴 플랜지는 부식 저항과 높은 성능을 요구하는 다양한 산업용 용도로 사용됩니다.이러한 응용 프로그램 중 일부는:
ASME B16.5 티타늄 슬립 온 플랜지는 ANSI/ASME B16.5 표준에 따라 설계된 고성능 파이프 플랜지입니다.일반적으로 산업용 용도로 사용되며 특별한 부식 저항성과 강도를 요구합니다.이 플랜지는 Gr1, Gr2 또는 Gr5와 같은 티타늄 합금으로 제조되어 특히 화학 처리, 바닷물,고온 환경Gr1 및 Gr2는 상업적으로 순수한 티타늄 등급이며, 높은 부식 저항성이 필요한 환경에 이상적입니다.Gr5는 더 많은 기계적 견고성이 필요한 까다로운 응용 프로그램에 더 높은 강도를 제공하는 합금입니다..
이 플랜지의 슬립 온 설계는 파이프에 쉽게 슬라이드 할 수 있으며, 내부와 외부 모두에 용접이 있어 안전하고 누출 없는 연결을 보장합니다. 이 설계는 설치를 단순화합니다.저압 및 중압 시스템에서 유리한 선택이됩니다.- 상승 얼굴 (RF) 구성은 플랜지의 밀폐 표면을 향상시키고, 밀폐로 강한 밀폐를 형성하는 능력을 향상시키고 누출의 가능성을 줄입니다.고압 애플리케이션에서도 단단한 밀폐가 필요합니다..
ASME B16.5 티타늄 슬리프 온 플랜지는 다양한 압력 등급, 예를 들어 클래스 150, 300 및 600에서 다양한 압력 요구 사항을 충족합니다. 예를 들어,300급 플랜지는 최대 300psi의 압력을 처리할 수 있습니다.타이타늄의 가벼운 동시에 강한 특성은 이러한 플랜지를 항공우주 또는 해상 석유 및 가스 분야와 같은 무게 제한이 중요한 응용 분야에 이상적으로 만듭니다.
우수한 부식 저항성 덕분에 티타늄 플랜지는 바닷물 처리, 석유화학 공정 및 의약품 생산과 같은 가혹한 환경에서 매우 내구적입니다.이러한 내구성 은 장비 의 사용 기간 을 연장 하고 유지 보수 및 교체 의 빈도 를 줄여 준다플랜지의 뛰어난 마모 및 높은 온도 저항은 온도 변동 상태에서도 신뢰할 수있는 성능을 보장합니다.
ASME B16.5 티타늄 슬립 온 플랜지의 중요한 장점 중 하나는 설치가 쉽다. 슬립 온 디자인은 설치 프로세스를 간소화시킵니다.특히 시간 및 공간의 제약이 우려되는 좁은 공간에서전체적으로 ASME B16.5 티타늄 슬립 온 플랜지는 각종 산업 분야에서 경화 저항성, 높은 강도, 우수한 밀폐 성능 및 설치 용이성 등으로 높이 평가됩니다.내구성과 신뢰성이 필수적인 애플리케이션에 이상적인 선택으로.
