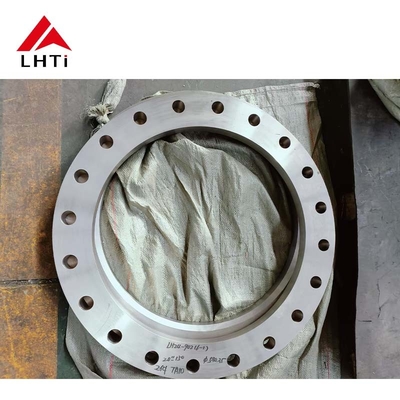

7등급 9등급 티타늄 웰드 넥 플랜지 ASME B16.5 150등급 티타늄 플랜지 산업용 티타늄

7등급 9등급 티타늄 웰드 넥 플랜지 ASME B16.5 150등급 티타늄 플랜지 산업용 티타늄

요약

티타늄은 강도, 가벼운 무게, 그리고 예외적인 부식 저항성의 독특한 조합으로, 까다로운 산업 시스템에서의 응용에 대한 선택의 재료입니다.이 논문에서는, 제조 표준 및 ASME B16.5 클래스 150 사양에 따라 7급과 9급 티타늄 용접 목 플랜지의 응용.티타늄 플랜지 의 높인 표면 디자인 에 특별 한 중점 을 둔다화학 처리, 항공, 석유 및 가스 및 발전을 포함한 산업 시스템에서의 장점을 강조합니다.우리는 이 티타늄 합금과 관련된 이점과 과제를 조사하고 고성능 응용 프로그램에서 사용.

소개

플랜지 는 다양한 산업 환경 에서 파이프 시스템, 밸브, 펌프 및 기타 장비 를 연결 하는 데 필수적인 부품 이다. 플랜지 를 위해 사용 되는 재료 들 중 에는티타늄은 뛰어난 성질로 돋보인다특히 높은 강도/중량 비율, 부식 저항성, 고온과 압력에 견딜 수 있는 능력.등급 7 및 9 티타늄 합금은 일반적으로 티타늄 용접 목 플랜지 제조에 사용됩니다.특히 가혹한 환경에서 신뢰성과 내구성을 요구하는 산업 시스템에 적용됩니다.

Ti-0.15Pd로도 알려진 7등급 티타늄은 진열 저항성을 향상시키기 위해 소량의 팔라디엄을 함유하고 있어 화학 처리 및 해양 환경에서의 응용에 이상적입니다.9등급 티탄, 또는 Ti-3Al-2.5V, 알루미늄과 바나디오를 포함하는 합금으로, 뛰어난 부식 저항성을 유지하면서 강도를 향상시킵니다.

티타늄 합금: 7급과 9급

1. 7등급 티타늄 (Ti-0.15Pd): 이 합금은 주로 부식 저항성을 강화해야 하는 응용 분야에 사용되며, 특히 환경이 감소합니다.팔라디움 (Pd) 의 추가로 7등급 티타늄은 산과 다른 공격적인 화학 물질에 대한 특별한 저항력을 제공합니다., 화학 처리, 석유화학 산업 및 해수 환경에 적합합니다. 합금은 높은 강도와 좋은 용접성을 유지합니다.용접된 부품 제조에 효과적인, 예를 들어 티타늄 용접 목 플랜지

2. 9등급 티타늄 (Ti-3Al-2.5V): 9등급 티타늄은 Ti-3Al-2.5V로도 알려져 있으며, 알루미늄 3%와 바나디움 2.5%를 포함하는 고강성 합금이다.이 화합물 은 뛰어난 부식 저항성 을 유지 하면서 강도 를 크게 향상 시킨다그것은 종종 높은 강도-중량 비율과 부식 환경에 대한 저항이 필요한 응용 프로그램에서 사용됩니다.그 강도는 용접 목 플랜지와 같은 구성 요소에 적합한 재료로 만듭니다.특히 항공우주, 자동차, 석유 및 가스 같은 산업에서.

티타늄 용접 목 플랜지

용접 목 플랜지는 산업 시스템에서 특히 고압 애플리케이션에서 인기있는 플랜지 디자인입니다.그들은 플랜지와 파이프 사이의 부드러운 전환을 제공하는 긴 목으로 특징입니다목은 높은 압력 또는 높은 스트레스 환경에서 중요한 스트레스 농도를 줄임으로써 연결의 강도와 무결성을 향상시킵니다.

티타늄 용접 목 플랜지는 일반적으로 7급과 9급 티타늄 합금을 사용하여 제조됩니다. 이는 뛰어난 강도, 부식 저항성 및 극단적인 조건 하에서의 성능 때문입니다.이 합금은 화학 처리 공장과 같은 환경에서 특히 효과적입니다., 해상 석유 기구, 그리고 항공우주 애플리케이션, 재료가 높은 압력, 극한 온도, 그리고 부식 화학 물질과 같은 혹독한 조건에 노출되는 곳.

ASME B16.5 150급 사양

ASME B16.5는 파이프 플랜지 및 플랜지 피팅에 대한 설계, 재료, 차원 및 시험 요구 사항을 다루는 표준입니다.클래스 150의 명칭은 플랜지의 압력 등급을 지정합니다.이 표준은 티타늄 용접 목 플랜지가 정확한 사양에 따라 제조되는 것을 보장합니다.정해진 압력 조건에서 신뢰성과 안전성을 보장하기 위해 엄격한 테스트를 통해.

클래스 150 등급은 일반적으로 물 시스템, 가스 시스템 및 화학 프로세스를 포함한 중압 응용 프로그램에서 사용됩니다.이 표준에 따라 제조 된 티타늄 플랜지는 부식 저항과 높은 강도가 필수적인 산업에 특히 유리합니다.화학, 의약품 및 발전 부문과 같이.

위면 디자인

티타늄 웰드 넥 플랜지는 종종 업산 응용 프로그램에서 가장 일반적인 플랜지 얼굴 유형인 상승 얼굴 (RF) 디자인으로 제조됩니다.들어올린 얼굴은 플랜지 바둑 원 위에 약간 상승 한 접촉 표면을 제공합니다, 압력 하에서 더 나은 밀폐와 누출에 대한 저항을 허용합니다.

높인 표면 디자인은 특히 고압 애플리케이션에서 유리합니다. 왜냐하면 그것은 플랜지 연결의 압력을 높이기 때문입니다.플랜지와 짝짓기 부분 사이의 더 안전한 밀폐를 보장합니다.이 설계는 누수가 중요한 안전 위험이나 운영 장애로 이어질 수있는 환경에서 작동하는 산업 시스템에 이상적입니다.높인 얼굴 또한 봉인 전체에 더 균등하게 부하를 분배하는 데 도움이됩니다, 가스켓 고장 확률을 줄입니다.

티타늄 웰드 넥 플랜지의 응용

1. 화학 처리: 티타늄 플랜지, 특히 7급과 9급은 부패 화학 물질과 높은 온도에 대한 내성이 있기 때문에 화학 공장에서 널리 사용됩니다.위험 물질 을 운송 하는 파이프 와 배 를 연결 하기 위해 사용 됩니다, 어려운 조건 하에서 시스템의 무결성을 보장합니다.

2. 항공우주: 티타늄 합금은 높은 강도 중량 비율로 인해 항공우주 응용 분야에 이상적입니다. 티타늄 용접 목 플랜지는 항공기 엔진 시스템, 항공기 체제,그리고 신뢰성과 성능이 가장 중요한 다른 중요한 부품.

3. 석유 및 가스: 티타늄 플랜지는 석유 및 가스 산업, 특히 해상 굴착 작업에서 매우 중요합니다.티타늄은 소금 물의 부패에 대한 저항력과 높은 압력에 견딜 수 있는 능력으로 해저 파이프 라인에서의 플랜지용 재료로 선택된다, 석유 기구, 그리고 정유 공장.

4. 전력 생산: 발전소 에서, 티타늄 플랜지는 증기 시스템, 열 교환기 및 터빈 에 사용 됩니다. 높은 온도 및 압력 하에서 수행 하는 능력,우수한 부식 저항성, 그들은 전력 생산 시스템의 무결성을 유지하는 데 이상적입니다.

결론

ASME B16.5 클래스 150 표준에 따라 제조된 7등급과 9등급의 티타늄 합금으로 만든 티타늄 용접 목 플랜지는 산업 시스템에서 예외적인 성능을 제공합니다.높은 강도의 조합, 가벼운 무게, 뛰어난 진식 저항성으로 화학 가공, 항공, 석유 및 가스 및 발전 등 산업에서 필수적입니다.높이 얼굴 디자인은 신뢰할 수 있고 안전한 연결을 보장고압 상태에서도 산업 시스템의 장기적인 내구성과 안전성에 기여합니다.산업용 애플리케이션은 극한 환경에도 견딜 수 있는 재료의 수요를 계속합니다., 티타늄 용접 목 플랜지는 시스템 무결성과 운영 효율성을 보장하는 데 점점 더 중요한 역할을 할 것입니다.

7등급 9등급 티타늄 웰드 넥 플랜지 ASME B16.5 150등급 티타늄 플랜지 산업용 티타늄

티타늄 플랜지 표준 사양

ASTM B381 티타늄 플랜지

티 도장 및 판 플랜지

티타늄 파이프 플랜지 시험 인증서:

EN 10204/3.1B에 따른 제조업체의 시험 인증서 (TC):

• 이 인증서는 티타늄 파이프 플랜지가 EN 10204/3.1B에 따라 시험되고 검증되었음을 나타냅니다.1B 인증은 소재가 제조업체가 시험했으며 시험 결과는 제조업체의 자체 검사 및 시험에 기초한다는 것을 의미합니다.구매자에게 제공됩니다.

원자재 인증서:

• 이 문서는 티타늄 파이프 플랜지 제조에 사용되는 원료가 적용되는 표준에 따라 필요한 화학 및 기계적 특성을 충족한다는 것을 확인합니다.물질 추적성을 보장하는 것.

100% 방사선 검사 보고서:

• 이 보고서는 티타늄 파이프 플랜지가 내부 결함, 균열, 공백 또는 포함과 같은 모든 내부 결함을 탐지하기 위해 100% 방사선 촬영 (X선 검사) 에 노출되었다는 것을 확인합니다.그것은 플랜지의 구조적 무결성과 품질을 보장합니다..

제3자 검사 보고서:

• 이 보고서는 독립적인 제3자 검사 기관에 의해 발행됩니다. 그것은 플랜지가 시험되었으며 요구 된 사양과 표준을 충족하는지 확인합니다.제3자 검사 는 구매자 에게 신뢰성 과 신뢰성 의 추가 층 을 더 합니다.

EN 10204 3.1 인증서:

• EN 10204 3.1 인증서는 제품이 기술 사양과 요구되는 기계적 특성을 충족하는지 확인합니다.제품들이 관련 유럽 표준과 규정에 부합하는지 확인합니다..

추가 요구 사항: NACE MR 01075:

• NACE MR 01075 는 National Association of Corrosion Engineers가 발표 한 표준으로, 산성 서비스 환경에서 사용되는 재료에 대한 요구 사항을 정의합니다.이 인증서에서는 티타늄 파이프 플랜지가 수소황화물 (H2S) 이 있는 환경에서 사용하기에 적합하다는 것을 보장합니다., 부식 저항이 중요한 곳.

페리트 함량 인증서 (요청이 있는 경우):

• 일부 응용 프로그램에서는 특정 용접 과정 또는 환경에 대한 재료의 적합성을 보장하기 위해 특정 페리트 함량이 필요할 수 있습니다.이 인증서는 페리트 함량이 요구되는 표준에 부합하는지 확인합니다..

티타늄 플랜지의 응용 분야는 다음과 같습니다.

항공우주: 티타늄 플랜지는 항공우주 산업에서 널리 사용되며, 특히 엔진, 항공기체 및 기타 중요한 시스템에서는 가볍고 강하고 부식 저항성이 높습니다.
화학 가공: 화학 공장 에서, 티타늄 플랜지는 원자로, 열 교환기, 파이프 시스템,높은 온도와 공격적인 부식 환경에 견딜 수 있기 때문에.
전력 생산: 티타늄 플랜지는 뛰어난 고온 저항력과 내구성으로 인해 원자로, 열 발전소, 가스 터빈 및 기타 장비에서 사용됩니다.
석유 및 가스: 해상 보리, 정유 공장 및 파이프 라인 시스템에서, 티타늄 플랜지는 소금 물의 부식 저항성 및 고온 내구성 때문에 이상적입니다.
의료용: 티타늄 플랜지는 생의학 분야에서 임플란트, 인공지능 및 외과 장치와 같이 생물 호환성 및 체액 부식 저항성으로 사용됩니다.


티타늄 플랜지에 대한 공통 표준 및 사양은 다음을 포함합니다.

• 표준: ASTM B381, ASME SB381
• 사이즈: 1/2~18
• 압력 등급: 150#, 300#, 600#, 900#, 1500#, 2500#, PN6, PN10, PN16, PN25, PN40, PN64
• 플랜지 표면 유형: 평면 (FF), 높인 표면 (RF), 반지형 관절 (RTJ)
• 소재 등급:
  • 1등급 티탄 (CP Ti)
  • 2등급 티탄 (CP Ti)
  • 4등급 티타늄 (Ti-0.25Pd)
  • 5등급 티타늄 (Ti-6Al-4V)
  • 7등급 티타늄 (Ti-0.15Pd)

이 재료 등급은 강도, 부식 저항성 및 열 저항성에 기반 한 다양한 옵션을 제공하며 다양한 산업의 다양한 요구를 충족시킵니다.극한 조건에서 뛰어난 성능으로 인해, 많은 분야에서 필수 부품이되었습니다. 고압 시스템, 의료 임플란트, 또는 해상 석유 굴착에서, 티타늄 플랜지는 가장 까다로운 성능 요구 사항을 충족합니다.
