| 브랜드 이름: | LHTi |
| 모델 번호: | 티타늄 긴 용접 플랜지 |
| 모크: | 100개 부분 |
| 가격: | as per your requirement |
| 지불 조건: | L/C, D/A, D/P, T/T, 웨스턴 유니온 |
| 공급 능력: | 달 당 100-200 톤/톤 |
티타늄 플랜지, 특히 ANSI/ASME B16.5 클래스 2500 긴 웰드 넥 플랜지, 고압, 고강도,소재의 뛰어난 성능으로 인해 부식성 환경이 플랜지는 티타늄 1등급과 티타늄 2등급으로 만들어져 항공우주, 화학처리, 해양공학, 발전 등 산업의 중요한 부품입니다.우리는 그 특징에 대해 자세히 알아보겠습니다., 이 티타늄 플랜지의 응용 및 이점, 특히 1등급과 2등급 티타늄의 차이점에 초점을 맞추고.
티타늄 은 경화 저항성 과 강도 가량 비율 이 뛰어난 것으로 알려져 있다. 플랜지 제조 에서 흔히 사용 되는 두 가지 티타늄 종류 는 1급 과 2급 이다.각기 다른 특성을 가진 각기 다른 용도에 적합한.
티타늄 등급 1은 상업적으로 순수한 티타늄으로, 우수한 형성성 및 부식 저항성을 가지고 있다. 그레이드 2에 비해 강도가 낮다.하지만 그것은 바다 물에서의 부패에 대한 저항이 필요한 응용 프로그램에 이상적입니다1등급은 가볍지만 강한 재료를 필요로 하는 애플리케이션에도 선호된다.
2등급 티타늄은 1등급보다 더 강한 강도를 가지고 있어 더 높은 강도와 내구성, 그리고 피로 저항성을 필요로 하는 애플리케이션에 적합합니다.그것은 일반적으로 더 높은 스트레스와 극단적 인 환경 조건에 견딜 수있는 재료가 필요한 산업에서 사용됩니다., 여전히 부식 저항의 균형을 유지합니다.
ANSI/ASME B16.5 표준은 고압 시스템에서 사용되는 플랜지의 사양을 설명합니다.그리고 2500급 긴 웰드 넥 플랜지는 압력 측면에서 우수한 성능을 요구하는 애플리케이션을 위해 특별히 설계되었습니다., 온도 및 기계적 스트레스. 다음의 특징과 사양이 이러한 티타늄 플랜지를 정의합니다.
2500급 압력 등급: 이 플랜지는 2500급으로 등급되어 있으며, 이는 사각형 인치 (psi) 당 최대 2500파운드까지 견딜 수 있음을 의미합니다.이 고압 등급은 전통적인 플랜지가 충분히 수행하지 않을 수있는 높은 스트레스 응용 프로그램에 적합합니다..
플랜지 디자인: 긴 웰드 목 디자인은 파이프에 부드럽고 스트레스가없는 연결을 허용하는 확장 된 목을 제공합니다.이 설계 는 누출 위험 을 최소화 하고 압력 아래 에서 강한 기계적 견고성 을 보장 한다긴 목은 또한 파이프 시스템과 쉽게 정렬 할 수 있습니다.
플랜지 표면 유형: 이 플랜지는 다음과 같은 여러 표면 유형으로 제공됩니다.
크기 범위: ANSI/ASME B16.5 클래스 2500 긴 용접 목 플랜지는 1/2 " (15 NB) 에서 48 " (1200 NB) 까지 넓은 크기의 범위에서 소규모 및 대규모 산업용 애플리케이션을 모두 공급합니다.
특수한 특성으로 인해 티타늄 1등급과 티타늄 2등급 플랜지는 가혹한 조건 하에서 안정적이고 내구적인 재료를 필요로 하는 산업에서 사용됩니다.몇 가지 일반적인 응용 프로그램은:
해상 산업: 티타늄 은 해수 의 부식 에 매우 저항력 이 있어 조선, 해상 플랫폼, 해저 장비 에 이상적 인 재료 가 된다. 이 플랜지는 오래 지속 되는,바닷물 및 소금이 풍부한 환경에서 신뢰할 수 있는 연결.
항공우주 및 항공기: 가볍지만 강한 티타늄의 특성 때문에 항공우주 산업에 필수적입니다. 이 플랜지는 연료 시스템, 추진 부품,고압 시스템에서는 강도와 부식 저항이 중요합니다..
화학 가공 공장: 공격적 인 화학 물질과 높은 온도에서 처리하는 환경에서 티타늄 플랜지는 강도와 부식 저항의 탁월한 조합을 제공합니다.그들은 일반적으로 원자로에서 사용됩니다., 열 교환기, 파이프 라인.
전력 생산: 티타늄 플랜지는 전력 발전소, 특히 고압 증기 또는 부식 화학 물질을 포함하는 시스템에서 사용됩니다.극단적 인 온도 와 압력 에 견딜 수 있는 능력 은 시스템 의 무결성 을 유지 하는 데 귀중 한 요소 가 된다.
이러한 중요한 산업에서 1등급과 2등급 티타늄 플랜지 사용은 몇 가지 중요한 이점을 제공합니다.
부식 저항성: 티타늄 플랜지는 환경 및 화학적 요인 모두로부터의 부식에 매우 견딜 수 있습니다. 이 특성은 특히 해양, 화학,그리고 해상 애플리케이션.
높은 강도 가중률: 티타늄 은 금속 중 가장 높은 강도 가중률 을 가지고 있다. 이 특성 은 강도 를 손상 시키지 않고 구조물 무게 를 줄일 수 있게 해 준다.특히 항공우주 및 군사용 용도로 중요합니다..
고온 저항성: 티타늄 플랜지는 고온 환경에서도 구조적 무결성을 유지합니다. 이것은 전력 생산 시설에 적합합니다.온도 조절이 중요한 경우.
긴 서비스 수명: 피로와 진열에 저항하는 티타늄은 유지 보수 필요와 정지 시간을 줄임으로써 플랜지의 서비스 수명을 크게 연장합니다.
5티타늄 장접접 플랜지 사양:
| 사양 | ASTM B381 / ASME SB381 |
|---|---|
| 표준 | ANSI/ASME B165, B16.47 시리즈 A & B, B16.48, BS4504, BS10, EN-1092, DIN, ANSI 플랜지, ASME 플랜지, BS 플랜지, DIN 플랜지, EN 플랜지, GOST 플랜지, ASME/ANSI B16.5/16.36/16.47A/16.47B, MSS SP44, ISO70051, JISB2220, BS1560-3.1, API7S-15, API7S-43, API605, EN1092 |
| 크기 범위 | 1/2′′ (15 NB) ~ 48′′ (1200 NB), DN10 ~ DN5000 |
| 클래스 | 150파운드, 300파운드, 600파운드, 900파운드, 1500파운드, 2500파운드, DIN 표준 ND-61016, 25, 40, 등등 |
| 연결 타입/플랜지 얼굴 타입 | 부각된 얼굴 (RF), 반지형 관절 (RTJ), 평평한 얼굴 (FF), 큰 남성-여성 (LMF), 작은 남성-여성 (SMF) |
| JIS 표준 | JIS B2220, JIS B2221, 5K, 10K, 16K, 20K, 30K, 40K, 63K |
| DIN 표준 | DIN 2527, DIN 2566, DIN 2573, DIN 2576, DIN 2641, DIN 2642, DIN 2655, DIN 2656, DIN 2627, DIN 2628, DIN 2629, DIN 2631, DIN 2632, DIN 2633, DIN 2634, DIN 2635, DIN 2636 |
| BS 표준 | BS 4504, BS 1560, BS 10 |
|

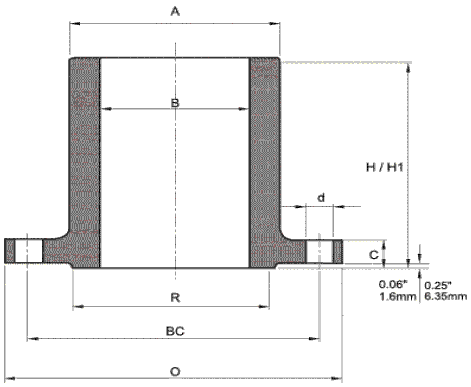

파이프 |
과다 복용 |
그 중 |
직경 |
허브 |
|
직경 |
길이 |
디아몬드 |
번호 |
디아몬드 |
|||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
정상 |
플랜지 |
의 상승 |
직경 |
볼트 |
|
||||||||
|
플랜지 |
보레 |
허브를 통해 |
|
스롤트 |
구멍 |
||||||||
|
조용히 해 |
|
분 |
얼굴 |
|
베벨에서 |
|
|
|
원 |
|
|
||
|
인치 |
오 |
C |
R |
|
A |
|
B |
H |
H1 |
BC |
|
n |
d |
| 1" | 159. 0 | 34.9 | 50.8 | 57.2 | 25.4 | 25.4 | 304. 8 | 108. | 0 | 4 | 25.5 | ||
| 1-1/4" | 184. 0 | 38.1 | 63.5 | 73 | 31.8 | 31.8 | 304. 8 | 130. | 2 | 4 | 28.5 | ||
| 1-1/2인치 | 203. 0 | 44.5 | 73 | 79.4 | 38.1 | 38.1 | 304. 8 | 146. | 1 | 4 | 31.8 | ||
| 2" | 235. 0 | 50.8 | 92.1 | 95.3 | 50.8 | 50.8 | 304. 8 | 171. | 5 | 8 | 28.5 | ||
| 2 1/2" | 267. 0 | 57.2 | 104. | 8 | 114. | 3 | 63.5 | 63.5 | 304. 8 | 196. | 9 | 8 | 31.8 |
| 3" | 305. 0 | 66.7 | 127. | 0 | 133. | 4 | 76.2 | 76.2 | 304. 8 | 228. | 6 | 8 | 35 |
| 4인치 | 3555 | 76.2 | 157. | 2 | 165. | 1 | 101. 6 | 101. 6 | 304. 8 | 273. | 1 | 8 | 41 |
| 5인치 | 419. 0 | 92.1 | 185. | 7 | 203. | 2 | 127. 0 | 127. 0 | 304. 8 | 323. | 9 | 8 | 48 |
| 6인치 | 483. 0 | 108. 0 | 215. | 9 | 235. | 0 | 152. 4 | 152. 4 | 304. 8 | 368. | 3 | 8 | 54 |
| 8인치 | 5525 | 127. 0 | 269. | 9 | 304. | 8 | 203. 2 | 203. 2 | 304. 8 | 438. | 2 | 12 | 54 |
| 10인치 | 673. 0 | 165. 1 | 323. | 9 | 374. | 7 | 254. 0 | 254. 0 | 406. 4 | 539. | 8 | 12 | 66.5 |
| 12인치 | 762. 0 | 184. 2 | 381. | 0 | 441. | 3 | 304. 8 | 304. 8 | 406. 4 | 619. | 1 | 12 | 73 |
재료 선택: 티타늄 플랜지 제조의 첫 번째 단계는 응용 프로그램의 특정 요구 사항에 따라 고품질의 티타늄 합금, 2급 또는 5급을 선택하는 것입니다.2등급 은 excelente corrosion resistance and weldability 를 가지고 있기 때문 에 선택 됩니다, 5등급은 더 높은 강도 요구에 선택됩니다.
형성 및 가공: 티타늄 빗은 높은 온도까지 가열되고, 가조 또는 주름과 같은 기술을 사용하여 플랜지 모양으로 형성됩니다. 모양이 형성되면,플랜지는 정확한 크기를 달성하기 위해 정밀 가공에 의해 처리됩니다., 윗면과 볼트 구멍을 포함하여.
열처리: 2등급과 5등급의 티타늄 합금 모두 기계적 특성을 향상시키기 위해 열처리 과정을 거칠 수 있습니다.이것은 일반적으로 용액 치료와 함께 강도를 높이기 위해 노화를 포함합니다..
표면 완화: 플랜지 표면, 특히 높인 얼굴은 매듭과 결합 할 때 밀폐 표면을 개선하기 위해 부드러운 마무리까지 닦습니다.이 단계는 누출 밀폐 성능을 보장하고 필요한 표면 마무리 표준을 충족하는 데 중요합니다.
검사 및 테스트: 각 플랜지는 시각 검사, 차원 검사,내부 결함이 없는지 확인하기 위해 초음파 또는 엑스레이 검사와 같은 파괴적이지 않은 검사또한 압력 테스트는 플랜지의 지정된 압력 등급에 견딜 수 있는 능력을 확인하기 위해 수행될 수 있다.
