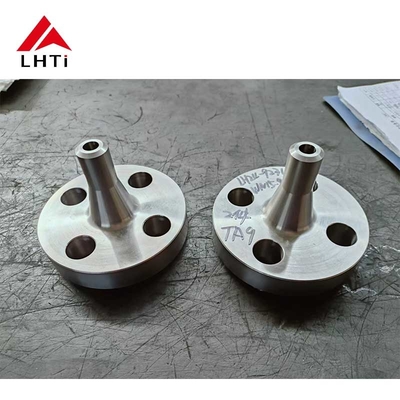

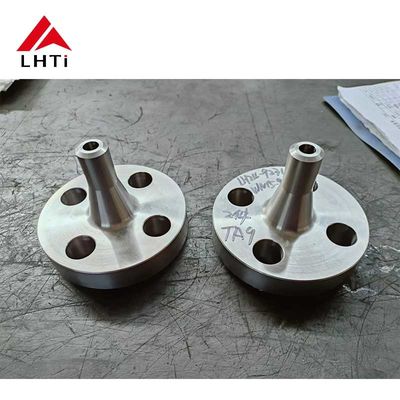

ASTM B381 티타늄 등급 2 긴 웰드 목 플랜지 (RFWN) 는 산업 파이프 시스템에서 중요한 구성 요소이며 뛰어난 부식 저항성, 강도 및 신뢰성으로 알려져 있습니다.구체적으로, 티타늄 등급 2은 상업적으로 순수한 티타늄 합금으로 해양, 화학 처리 및 항공 우주 응용 프로그램과 같은 매우 부식성 환경에서 우수한 성능을 제공합니다.긴 웰드 넥 플랜지 (RFWN) 설계, 티타늄 재료와 결합하여 까다로운 조건에서 우수한 성능을 보장합니다.
티타늄 긴 용접 플랜지의 사양:
| 사양 | ASTM B381 / ASME SB381 |
|---|---|
| 표준 | ANSI/ASME B165, B16.47 시리즈 A & B, B16.48, BS4504, BS10, EN-1092, DIN, ANSI 플랜지, ASME 플랜지, BS 플랜지, DIN 플랜지, EN 플랜지, GOST 플랜지, ASME/ANSI B16.5/16.36/16.47A/16.47B, MSS SP44, ISO70051, JISB2220, BS1560-3.1, API7S-15, API7S-43, API605, EN1092 |
| 크기 범위 | 1/2′′ (15 NB) ~ 48′′ (1200 NB), DN10 ~ DN5000 |
| 클래스 | 150파운드, 300파운드, 600파운드, 900파운드, 1500파운드, 2500파운드, DIN 표준 ND-61016, 25, 40, 등등 |
| 연결 타입/플랜지 얼굴 타입 | 부각된 얼굴 (RF), 반지형 관절 (RTJ), 평평한 얼굴 (FF), 큰 남성-여성 (LMF), 작은 남성-여성 (SMF) |
| JIS 표준 | JIS B2220, JIS B2221, 5K, 10K, 16K, 20K, 30K, 40K, 63K |
| DIN 표준 | DIN 2527, DIN 2566, DIN 2573, DIN 2576, DIN 2641, DIN 2642, DIN 2655, DIN 2656, DIN 2627, DIN 2628, DIN 2629, DIN 2631, DIN 2632, DIN 2633, DIN 2634, DIN 2635, DIN 2636 |
| BS 표준 | BS 4504, BS 1560, BS 10 |
| 재산 | 티타늄 등급 2 | 티타늄 등급 5 | 티타늄 등급 7 | 탄소 강철 | 스테인리스 스틸 |
|---|---|---|---|---|---|
| 구성 | 99% 티타늄 | 90% 티타늄, 6% 알루미늄, 4% 바나디움 | 90% 티타늄, 6% 알루미늄, 2% 팔라디움 | 철 + 탄소 | 철 + 크롬 (10-20%) + 니켈 |
| 부식 저항성 | 우수한 (특히 염화물, 바닷물) | 우수한 (더 나은 고온 저항성) | 우수한 (산성 환경에서 더 높은 부식 저항성) | 약 (습기, 산성 물질에 의해 썩기 쉽다) | 우수한 (산화 산소, 염화물) |
| 팽창 강도 | 중간 | 높은 (그라드 2보다 강하다) | 중등 에서 높은 수준 | 중간 | 높은 |
| 피로 저항력 | 중간 | 훌륭해요 | 높은 | 낮은 | 좋아 |
| 온도 저항성 | 중간 | 높은 (더 나은 열 저항성) | 높은 (산화 저항성) | 낮은 | 중간 |
| 신청서 | 해군, 화학, 의료 | 항공우주, 군사, 화학 처리 | 화학물질 처리 (비행성 환경) | 일반 산업, 건설 | 화학, 식품 가공, 의료 |
| 장점 | 부식 저항성, 용접성 | 강도, 고성능, 열 저항성 | 경화 저항성 향상, 용접성 | 비용 효율성, 강성 | 내구성, 부식 저항성 |
| 비용 | 비싼 것 | 비싼 것 | 비싼 것 | 낮은 | 중등 에서 높은 수준 |
| 크기 인치 | 크기 mm | 오터 다이아 | 플랜지 딕 | 허브 오드 | 웰드 넥 오드 | RF 디아 | RF 높이 | PCD | 허브 길이 | 볼트 | 볼트 크기 UNC | 기계 볼트 길이 | RF 스터드 길이 | 구멍 크기 | ISO 스터드 크기 |
| A | B | C | D | E | F | G | H | ||||||||
| 1/2 | 15 | 95 | 12.7 | 38 | 21.3 | 34.9 | 2 | 66.7 | 필요 한 경우 | 4 | 1/2 | 55 | 65 | 5/8 | M14 |
| 3/4 | 20 | 115 | 14.3 | 48 | 26.7 | 42.9 | 2 | 82.6 | 필요 한 경우 | 4 | 5/8 | 65 | 75 | 3/4 | M16 |
| 1 | 25 | 125 | 15.9 | 54 | 33.4 | 50.8 | 2 | 88.9 | 필요 한 경우 | 4 | 5/8 | 65 | 75 | 3/4 | M16 |
| 1 1/4 | 32 | 135 | 17.5 | 64 | 42.2 | 63.5 | 2 | 98.4 | 필요 한 경우 | 4 | 5/8 | 70 | 85 | 3/4 | M16 |
| 1 1/2 | 40 | 155 | 19.1 | 70 | 48.3 | 73 | 2 | 114.3 | 필요 한 경우 | 4 | 3/4 | 75 | 90 | 7/8 | M20 |
| 2 | 50 | 165 | 20.7 | 84 | 60.3 | 92.1 | 2 | 127 | 필요 한 경우 | 8 | 5/8 | 75 | 90 | 3/4 | M16 |
| 2 1/2 | 65 | 190 | 23.9 | 100 | 73 | 104.8 | 2 | 149.2 | 필요 한 경우 | 8 | 3/4 | 85 | 100 | 7/8 | M20 |
| 3 | 80 | 210 | 27 | 117 | 88.9 | 127 | 2 | 168.3 | 필요 한 경우 | 8 | 3/4 | 90 | 110 | 7/8 | M20 |
| 3 1/2 | 90 | 230 | 28.6 | 133 | 101.6 | 139.7 | 2 | 184.2 | 필요 한 경우 | 8 | 3/4 | 95 | 110 | 7/8 | M20 |
| 4 | 100 | 255 | 30.2 | 146 | 114.3 | 157.2 | 2 | 200 | 필요 한 경우 | 8 | 3/4 | 95 | 115 | 7/8 | M20 |
| 5 | 125 | 280 | 33.4 | 178 | 141.3 | 185.7 | 2 | 235 | 필요 한 경우 | 8 | 3/4 | 110 | 120 | 7/8 | M20 |
| 6 | 150 | 320 | 35 | 206 | 168.3 | 215.9 | 2 | 269.9 | 필요 한 경우 | 12 | 3/4 | 110 | 120 | 7/8 | M20 |
| 8 | 200 | 380 | 39.7 | 260 | 219.1 | 269.9 | 2 | 330.2 | 필요 한 경우 | 12 | 7/8 | 120 | 140 | 1 | M24 |
| 10 | 250 | 445 | 46.1 | 321 | 273 | 323.8 | 2 | 387.4 | 필요 한 경우 | 16 | 1 | 140 | 160 | 1 1/8 | M27 |
| 12 | 300 | 520 | 49.3 | 375 | 323.8 | 381 | 2 | 450.8 | 필요 한 경우 | 16 | 1 1/8 | 145 | 170 | 1 1/4 | M30 |
| 14 | 350 | 585 | 52.4 | 425 | 355.6 | 412.8 | 2 | 514.4 | 필요 한 경우 | 20 | 1 1/8 | 160 | 180 | 1 1/4 | M30 |
| 16 | 400 | 650 | 55.6 | 483 | 406.4 | 469.9 | 2 | 571.5 | 필요 한 경우 | 20 | 1 1/4 | 165 | 190 | 1 3/8 | M33 |
| 18 | 450 | 710 | 58.8 | 533 | 457 | 533.4 | 2 | 628.6 | 필요 한 경우 | 24 | 1 1/4 | 170 | 195 | 1 3/8 | M33 |
| 20 | 500 | 775 | 62 | 587 | 508 | 584.2 | 2 | 685.8 | 필요 한 경우 | 24 | 1 1/4 | 185 | 205 | 1 3/8 | M33 |
| 24 | 600 | 915 | 68.3 | 702 | 610 | 692.2 | 2 | 812.8 | 필요 한 경우 | 24 | 1 1/2 | 205 | 230 | 1 5/8 |
재료 선택: 티타늄 플랜지 제조의 첫 번째 단계는 응용 프로그램의 특정 요구 사항에 따라 고품질의 티타늄 합금, 2급 또는 5급을 선택하는 것입니다.2등급 은 excelente corrosion resistance and weldability 를 가지고 있기 때문 에 선택 됩니다, 5등급은 더 높은 강도 요구에 선택됩니다.
형성 및 가공: 티타늄 빗은 높은 온도까지 가열되고, 가조 또는 주름과 같은 기술을 사용하여 플랜지 모양으로 형성됩니다. 모양이 형성되면,플랜지는 정확한 크기를 달성하기 위해 정밀 가공에 의해 처리됩니다., 윗면과 볼트 구멍을 포함하여.
열처리: 2등급과 5등급의 티타늄 합금 모두 기계적 특성을 향상시키기 위해 열처리 과정을 거칠 수 있습니다.이것은 일반적으로 용액 치료와 함께 강도를 높이기 위해 노화를 포함합니다..
표면 완화: 플랜지 표면, 특히 높인 얼굴은 매듭과 결합 할 때 밀폐 표면을 개선하기 위해 부드러운 마무리까지 닦습니다.이 단계는 누출 밀폐 성능을 보장하고 필요한 표면 마무리 표준을 충족하는 데 중요합니다.
검사 및 테스트: 각 플랜지는 시각 검사, 차원 검사,내부 결함이 없는지 확인하기 위해 초음파 또는 엑스레이 검사와 같은 파괴적이지 않은 검사또한 압력 테스트는 플랜지의 지정된 압력 등급에 견딜 수 있는 능력을 확인하기 위해 수행될 수 있다.
티타늄 등급 2 긴 웰드 목 플랜지는 부식 저항성과 강도가 중요한 다양한 산업 분야에서 널리 사용됩니다. 다음은 몇 가지 일반적인 응용 프로그램입니다:
해양 산업:
화학 가공:
항공우주:
전력 생산:
의학적 및 생의학적 응용:
