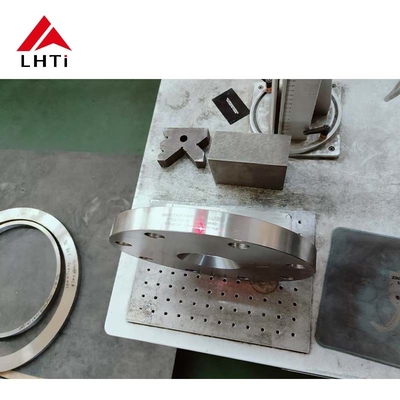

Gr5 Gr7 클래스 150 ASME B16.5 티타늄 플랜지 플랜지 위에 슬라이드 상승 얼굴 SORF 파이프 시스템

Gr5 Gr7 클래스 150 ASME B16.5 티타늄 플랜지 플랜지 위에 슬라이드 상승 얼굴 SORF 파이프 시스템

요약:

티타늄 합금, 특히 Gr5 및 Gr7은 뛰어난 부식 저항성, 높은 강도/중량 비율로 인해 산업용 애플리케이션에서 플랜지 제조에 점점 더 많이 사용됩니다.,그리고 극한 환경에 적합합니다. ASME B16.5는 디자인, 차원, 재료 사양,산업용 파이프 시스템에서 사용되는 플랜지 및 압력 등급이 논문은 ASME B16.5 표준에 따라 Gr5 및 Gr7 티타늄 플랜지의 설계 및 응용에 중점을두고 있으며, 특히 클래스 150, 평면 플랜지, 슬립 온 플랜지,얼굴이 들어 (SORF)이 논문 은 이 티타늄 플랜지 의 재료 특성, 장점 및 제조 공정 을 조사 한다.화학 처리와 같은 분야에서 산업용 응용 프로그램을 강조합니다, 항공우주, 해양공학, 그리고 발전.

1소개

플랜지 는 산업용 파이프 시스템 의 결정적 인 구성 요소 이며, 파이프, 밸브 및 다른 장비 사이의 인터페이스 로 작용 합니다. ASME B16.5 표준은 파이프 시스템에서 사용되는 플랜지의 사양을 제공합니다., 호환성 및 운용 안전을 보장합니다. 플랜지 건설에 사용되는 다양한 재료 중 티타늄 합금은 높은 강도, 낮은 무게,그리고 특별한 염화 저항성Gr5 (Ti-6Al-4V) 및 Gr7 (Ti-0.15Pd) 티타늄 합금은 구조적 무결성 및 혹독한 환경에 대한 저항성을 필요로하는 애플리케이션에서 플랜지 제조에 특히 적합합니다.

이 논문은 ASME B16.5 Gr5 및 Gr7 티타늄 플랜지의 설계, 제조 프로세스 및 응용 방법을 탐구하는 것을 목표로하고 있으며, 특히 150급, 평면 플랜지, 슬립 온 플랜지,얼굴이 들어 (SORF)이 논문은 또한 산업 환경에서 다른 재료에 비해 티타늄 합금을 사용하는 것의 장점을 조사할 것입니다.

2ASME B16.5 표준의 개요:

ASME B16.5 표준은 크기와 재료 및 압력 등등을 포함한 플랜지에 대한 요구 사항을 명시합니다.그것은 광범위한 산업 응용 프로그램에서 플랜지 연결의 균일성과 무결성을 보장하는 데 필수적입니다.ASME B16.5 표준에 포함 된 주요 측면 중 일부는 다음과 같습니다.

• 플랜지 유형: 표준은 웰드 넥, 블라인드, 슬리프 온 및 평면 플랜지 등 다양한 플랜지 유형을 포함합니다. 각 유형은 응용 요구 사항에 따라 다른 기능을 수행합니다.
• 압력 등급: 이 표준은 150급에서 2500급까지의 압력 등급에 따라 플랜지를 분류합니다. 특히 150급 플랜지는 중압 애플리케이션에서 널리 사용됩니다.
• 재료 사양: 플랜지의 재료는 다른 작동 조건에서 성능을 결정하는 데 중요합니다.Gr5 및 Gr7와 같은 티타늄 합금은 뛰어난 특성으로 인해 표준에 포함됩니다..

3- Gr5 및 Gr7 티타늄 합금의 물질 특성:

3.1 Gr5 티타늄 합금 (Ti-6Al-4V)
Gr5 티타늄 합금, Ti-6Al-4V로도 알려져 있으며, 가장 일반적으로 사용되는 티타늄 합금이며, 90%의 티타늄, 6%의 알루미늄, 4%의 바나디오로 구성되어 있습니다. 이 합금은 높은 강도,낮은 무게, 우수한 부식 저항성, 그리고 좋은 용접성. Gr5 티타늄 합금의 속성은 다음을 포함한다:

• 팽창 강도: 900~1,100 MPa
• 강도 강도: 850-1000 MPa
• 부식 저항성: 소금 물, 산, 염화물 에 대한 탁월 한 저항성, 해양 및 화학 처리 응용 프로그램 에 이상적 이다.
• 응용 분야: 항공 우주, 의료 임플란트, 그리고 높은 강도와 가벼운 재료를 필요로 하는 산업용 파이프 시스템.

3.2 Gr7 티타늄 합금 (Ti-0.15Pd)
Gr7 티타늄 합금, Ti-0.15Pd로도 알려져 있으며, 이 합금은 소량의 팔라디움 (0.15%) 을 첨가한 상업적으로 순수한 티타늄의 변종으로, 이 첨가물은 부식에 대한 내성을 향상시킵니다.특히 고 순수성 산과 바닷물 같은 공격적인 환경에서Gr7 티타늄 합금의 특성은 다음을 포함합니다:

• 팽창 강도: 550-700 MPa
• 전력 강도: 450~650 MPa
• 부식 저항성: 특히 화학 및 해상 산업에서 광범위한 부식 환경에 대한 뛰어난 저항성.
• 응용 분야: 화학 가공, 해양 공학 및 더 높은 퇴색 저항이 필요한 다른 응용 분야.

4ASME B16.5 티타늄 플랜지의 설계:

티타늄 플랜지의 설계는 ASME B16.5 표준을 따르며, 재료의 특성과 의도된 응용에 특별한 고려가 있습니다.티타늄 플랜지는 특정 압력을 처리하도록 설계되었습니다., 150급은 중압 시스템에 가장 많이 사용되는 등급 중 하나입니다.

4.1 150급 플랜지
150급 티타늄 플랜지는 대기 온도에서 작동 압력이 1사리인치 (psi) 당 150파운드를 초과하지 않는 중압 용도로 적합합니다.그들은 일반적으로 화학 처리와 같은 산업의 파이프 시스템에서 사용됩니다., 전력 생산 및 수처리

4.2 플랜지 종류

• 평면 플랜지: 평면 플랜지에는 높은 부위가 없으며 평면 면이 있습니다. 그들은 종종 저압 응용 프로그램에 사용됩니다.
• 슬립-온 플랜지: 이러한 플랜지는 파이프 위에서 미끄러져 용접됩니다. 슬립-온 플랜지는 용접 접근성이 중요한 애플리케이션에 일반적으로 사용됩니다.
• 윗면 (SORF): 위면 플랜지는 짝짓기 플랜지에 꽂을 때 더 단단한 밀착을 만들기 위해 플랜지의 구멍 주위를 작은 높인 영역을 가지고 있습니다.SORF 플랜지 는 고압 시스템 에서 널리 사용 되고 있으며, 보다 신뢰성 있는 밀착 을 제공 하는 것으로 알려져 있다.
• 슬립-온 평면 (SOFF): 이 플랜지는 슬립-온과 평면 디자인의 특징을 결합합니다.그들은 종종 플랜지 가 낮은 압력에 노출되어 쉽게 조립 및 해체 요구되는 시스템에서 사용됩니다.

5티타늄 플랜지 제조:

티타늄 플랜지 제조는 최종 제품이 ASME B16.5 표준의 차원 및 재료 사양을 충족하는지 확인하기 위해 여러 가지 주요 프로세스를 포함합니다.

5.1 재료 선택
타이타늄 합금 (Gr5 또는 Gr7) 의 적절한 등급을 선택하는 것은 플랜지의 성능에 매우 중요합니다. 타이타늄 합금은 압력,온도, 그리고 부식 잠재력.

5.2 가공 및 형성
티타늄 플랜지는 조형, 가공 및 용접과 같은 과정을 통해 생산됩니다. 조형은 일반적으로 플랜지를 형성하는 데 사용됩니다.가공이 필요한 차원과 표면 완공을 달성하는 데 사용됩니다..

5.3 용접
티타늄 플랜지를 용접 할 때, 티타늄이 산소와 매우 반응하기 때문에 오염을 피하기 위해 특별한 주의가 필요합니다.,일반적으로 티타늄 플랜지용으로 사용됩니다.

5.4 표면 처리
티타늄 플랜지는 부식 저항성을 향상시키고 혹독한 환경에서 전반적인 성능을 향상시키기 위해 애노디화 또는 비활성화와 같은 표면 처리에 시달릴 수 있습니다.

6- 산업용 티타늄 플랜지:

티타늄 플랜지, 특히 Gr5 및 Gr7는 뛰어난 특성으로 인해 다양한 산업 응용 분야에서 사용됩니다. 몇 가지 주요 응용 분야는 다음과 같습니다.

• 화학 가공: 티타늄 의 부식 저항성 은 디스틸레이션, 필터레이션, 혼합 등의 과정 에서 공격적 인 화학 물질 을 처리 하는 데 이상적 으로 사용 된다.
• 해양 공학: 타이타늄 은 해수 의 부식 에 저항 할 수 있는 능력 으로 해상 파이프 시스템 에 사용 되는 플랜지 에 이상적 인 재료 가 된다.
• 항공우주: Gr5 티타늄은 강도, 가볍고 극한 조건에서 내구성 때문에 항공우주 응용 분야에서 일반적으로 사용됩니다.
• 전력 생산: 티타늄 플랜지는 증기 터빈과 가스 터빈, 그리고 열 교환기에 사용되며, 높은 강도와 열과 진열에 대한 저항이 중요합니다.

7결론:

ASME B16.5 Gr5 및 Gr7 티타늄 플랜지는 많은 산업 파이프 시스템에서 필수 구성 요소입니다.그리고 우수한 부식 저항성, 화학 가공, 해양 공학, 항공 우주와 같은 가혹한 환경에서 응용을 위해 그들을 이상적입니다.그리고 ASME B16에 따라 설계.5 표준은 이러한 플랜지의 신뢰성 및 성능을 산업용 응용 프로그램에서 보장합니다. 산업이 재료에서 더 높은 성능을 계속 요구함에 따라,Gr5과 Gr7과 같은 티타늄 합금은 플랜지 제조에서 점점 더 중요한 역할을 할 것입니다..
