| 브랜드 이름: | LHTi |
| 모델 번호: | 티타늄 플랜지 |
| 모크: | 100개 부분 |
| 가격: | 협상 가능 |
| 지불 조건: | L/C, D/A, D/P, T/T, 웨스턴 유니온, 머니그램 |
| 공급 능력: | 달 당 5000개 부분 |

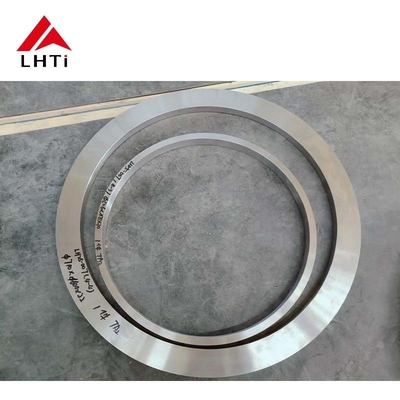

ASME B16.5 SO 플랜지 슬라이드 ON 플랜지 150 SORF 클래스 물 공급 시스템
ASME B16.5 SO 플랜지 (Slip-On Flanges) 클래스 150 SORF (Slip-On Raised Face) 는 신뢰성, 설치 용이성,그리고 효과적인 밀폐 특성이 유형의 플랜지는 150급으로 지정되어 있으며, 150psi까지의 압력을 가진 시스템에 적합하며, 저중압 물 공급 파이프라인에 이상적입니다.슬립-온 디자인은 플랜지가 파이프 끝을 쉽게 미끄러질 수 있도록 허용하고 내부와 외부에서 모두 용접되어 안전한, 누출이 없는 연결. 리자이드 페이스 (RF) 디자인은 고층 밀폐 표면을 제공하여 밀착제와 접촉을 개선하고 밀폐 성능을 향상시킵니다.물 공급 시스템에서 누출을 방지하는 방법이 플랜지는 일반적으로 탄소 철강, 스테인레스 스틸 또는 다른 부식 저항성 재료와 같은 재료로 만들어지며 수송 시스템에서 내구성을 보장합니다.
ASME B16.5 SO 플랜지 클래스 150 SORF 상승 얼굴은 주로 물 공급 시스템, 관개 시스템 및 폐수 관리 시스템에 사용됩니다.단순 설치 과정과 강한 밀폐 능력은 도시 및 산업용 수송 파이프 라인 에 이상적 인전통적인 플랜지와 비교하면 이 디자인은 더 높은 비용 효율성을 제공하며 설치 시간과 비용을 줄이는 동시에 안전한 연결과 장기적인 부식 저항을 보장합니다.ASME B16.5 SO 플랜지 클래스 150 SORF 리세드 페이스는 물 공급 시스템에 최적의 솔루션으로 비용 효율성, 설치 용이성 및 강력한 밀폐 성능을 제공합니다.신뢰성 있는 수중 운송을 필요로 하는 애플리케이션을 위해 완벽한.
2.ASME B16.5 티타늄 슬리프 온 플랜지 및 웨일드 넥 플랜지 사양:
| 도공 지름 | 허브를 가로지르는 길이 | ||||||||||||||||||
| 이름용 파이프 크기 | 플랜지 바깥 지름 | 플랜지 두께 | 허브 디아, 기지 | 키운 얼굴 다이아. | 허브 디아, 웰딩 포인트 | 용접 목 | 슬리프 오너 | 용접 목 | 슬리프 오너 | ||||||||||
| 안쪽 | mm | 안쪽 | mm | 안쪽 | mm | 안쪽 | mm | 안쪽 | mm | 안쪽 | mm | 안쪽 | mm | 안쪽 | mm | 안쪽 | mm | 안쪽 | mm |
| 1/2인치 | 15 | 3.50 | 88.90 | 0.44 | 11.11 | 1.19 | 30.16 | 1.38 | 34.93 | 0.84 | 21.34 | 0.62 | 15.75 | 0.88 | 22.35 | 1.88 | 47.63 | 0.63 | 15.88 |
| 3/4′′ | 20 | 3.88 | 98.43 | 0.50 | 12.70 | 1.50 | 38.10 | 1.69 | 42.86 | 1.05 | 26.67 | 0.82 | 20.83 | 1.09 | 27.69 | 2.06 | 52.39 | 0.63 | 15.88 |
| 1인치 | 25 | 4.25 | 107.95 | 0.56 | 14.29 | 1.94 | 49.21 | 2.00 | 50.80 | 1.32 | 33.53 | 1.05 | 26.67 | 1.36 | 34.54 | 2.19 | 55.56 | 0.69 | 17.46 |
| 1-1/4′′ | 32 | 4.63 | 117.48 | 0.63 | 15.88 | 2.31 | 58.74 | 2.50 | 63.50 | 1.66 | 42.16 | 1.38 | 35.05 | 1.70 | 43.18 | 2.25 | 57.15 | 0.81 | 20.64 |
| 1-1/2인치 | 40 | 5.00 | 127.00 | 0.69 | 17.46 | 2.56 | 65.09 | 2.88 | 73.03 | 1.90 | 48.26 | 1.61 | 40.89 | 1.95 | 49.53 | 2.44 | 61.91 | 0.88 | 22.23 |
| 2인치 | 50 | 6.00 | 152.40 | 0.75 | 19.05 | 3.06 | 77.79 | 3.63 | 92.08 | 2.38 | 60.45 | 2.07 | 52.58 | 2.44 | 61.98 | 2.50 | 63.50 | 1.00 | 25.40 |
| 2 1/2인치 | 65 | 7.00 | 177.80 | 0.88 | 22.23 | 3.56 | 90.49 | 4.13 | 104.78 | 2.88 | 73.15 | 2.47 | 62.74 | 2.94 | 74.68 | 2.75 | 69.85 | 1.13 | 28.58 |
| 3인치 | 80 | 7.50 | 190.50 | 0.94 | 23.81 | 4.25 | 107.95 | 5.00 | 127.00 | 3.50 | 88.90 | 3.07 | 77.98 | 3.57 | 90.68 | 2.75 | 69.85 | 1.19 | 30.16 |
| 3-1/2′′ | 90 | 8.50 | 215.90 | 0.94 | 23.81 | 4.81 | 122.24 | 5.50 | 139.70 | 4.00 | 101.60 | 3.55 | 90.17 | 4.07 | 103.38 | 2.81 | 71.44 | 1.25 | 31.75 |
| 4인치 | 100 | 9.00 | 228.60 | 0.94 | 23.81 | 5.31 | 134.94 | 6.19 | 157.16 | 4.50 | 114.30 | 4.03 | 102.36 | 4.57 | 116.08 | 3.00 | 76.20 | 1.31 | 33.34 |
| 5인치 | 125 | 10.00 | 254.00 | 0.94 | 23.81 | 6.44 | 163.51 | 7.31 | 185.74 | 5.56 | 141.22 | 5.05 | 128.27 | 5.66 | 143.76 | 3.50 | 88.90 | 1.44 | 36.51 |
| 6인치 | 150 | 11.00 | 279.40 | 1.00 | 25.40 | 7.56 | 192.09 | 8.50 | 215.90 | 6.63 | 168.40 | 6.07 | 154.18 | 6.72 | 170.69 | 3.50 | 88.90 | 1.56 | 39.69 |
| 8인치 | 200 | 13.50 | 342.90 | 1.13 | 28.58 | 9.69 | 246.06 | 10.63 | 269.88 | 8.63 | 219.20 | 7.98 | 202.69 | 8.72 | 221.49 | 4.00 | 101.60 | 1.75 | 44.45 |
| 10인치 | 250 | 16.00 | 406.40 | 1.19 | 30.16 | 12.00 | 304.80 | 12.75 | 323.85 | 10.75 | 273.05 | 10.02 | 254.51 | 10.88 | 276.35 | 4.00 | 101.60 | 1.94 | 49.21 |
| 12인치 | 300 | 19.00 | 482.60 | 1.25 | 31.75 | 14.38 | 365.13 | 15.00 | 381.00 | 12.75 | 323.85 | 12.00 | 304.80 | 12.88 | 327.15 | 4.50 | 114.30 | 2.19 | 55.56 |
| 14인치 | 350 | 21.00 | 533.40 | 1.38 | 34.93 | 15.75 | 400.05 | 16.25 | 412.75 | 14.00 | 355.60 | 13.25 | 336.55 | 14.14 | 359.16 | 5.00 | 127.00 | 2.25 | 57.15 |
| 16인치 | 400 | 23.50 | 596.90 | 1.44 | 36.51 | 18.00 | 457.20 | 18.50 | 469.90 | 16.00 | 406.40 | 15.25 | 387.35 | 16.16 | 410.46 | 5.00 | 127.00 | 2.50 | 63.50 |
| 18인치 | 450 | 25.00 | 635.00 | 1.56 | 39.69 | 19.88 | 504.83 | 21.00 | 533.40 | 18.00 | 457.20 | 17.25 | 438.15 | 18.18 | 461.77 | 5.50 | 139.70 | 2.69 | 68.26 |
| 20인치 | 500 | 27.50 | 698.50 | 1.69 | 42.86 | 22.00 | 558.80 | 23.00 | 584.20 | 20.00 | 508.00 | 19.25 | 488.95 | 20.20 | 513.08 | 5.69 | 144.46 | 2.88 | 73.03 |
| 24인치 | 600 | 32.00 | 812.80 | 1.88 | 47.63 | 26.13 | 663.58 | 27.25 | 692.15 | 24.00 | 609.60 | 23.25 | 590.55 | 24.25 | 615.95 | 6.00 | 152.40 | 3.25 | 82.55 |
32급 티타늄 슬리프 온 플랜지의 장점:
2등급 티타늄은 특유의 강도와 부식 저항성으로 인해 파이프, 밸브 및 부착 산업에서 가장 많이 요구되는 재료입니다.우리의 대부분의 제품은 ASTM B381 2등급 티타늄으로 만들어집니다, 쉽게 사용할 수 있고 산화에 매우 견딜 수 있습니다, 해상 장비에 사용되는 316 스테인레스 스틸의 진열 저항성 특성에 유사합니다.,높은 온도에서 뛰어난 강도, 그리고 뛰어난 유연성 및 용접성으로 알려져 있습니다.
티타늄은 일반적으로 높은 온도와 압력 저항을 필요로하는 응용 프로그램에서 사용되며 무게도 줄입니다. 주요 예로는 항공 우주 부품,예를 들어 항공기 프레임해양과 염화 환경에서의 부식에 대한 뛰어난 저항성 덕분에티타늄 플랜지는 또한 해상 굴착 작업 및 열 교환 장치 집합에 많이 요구됩니다..
티타늄 은 매우 잘 형성 될 수 있는 금속 을 필요로 할 때 를 선택 한다. 이 금속 은 뛰어난 기계적 특성 을 유지 하면서 뜨겁거나 추운 상태 에서도 형성 될 수 있다.티타늄은 표준 강철보다 훨씬 가볍습니다 (약 40~45% 가볍습니다), 운송, 용접 및 설치 도중 다루기 쉽다. 알루미늄만큼 가볍지 않지만, 티타늄 플랜지 및 피팅은 힘과 무게의 실용적인 균형을 제공합니다.다양한 응용 프로그램에서 작업하는 데 더 편리하게.
4. 티타늄 슬리프 온 플랜지 패키지:
티타늄 슬립 온 플랜지는 일반적으로 운송 및 보관 중에 보호를 보장하기 위해 포장됩니다. 플랜지는 견고한 나무 상자 또는 상자에 안전하게 배치됩니다.소재가 아닌 소재로 되어 있으며,그들은 종종 스크래치, 습기 및 진식으로부터 표면을 보호하기 위해 플라스틱으로 포장되며 기름과 같은 항 진식 재료로 코팅 될 수 있습니다. 추가 보호를 위해플랜지 주변에는 거품 랩이나 폼을 사용할 수 있습니다.수분을 흡수하기 위한 용매와 건조제 가방이 포함되어 있습니다. 포장에는 처리 지침과 제품 세부 사항이 명확하게 표시되어 있으며, 포장지를 단단히 고정시키기 위해 스트랩이 적용 될 수 있습니다.특수 크기 또는 추가 보호 를 위해 필요 할 때, 주문 된 폼 삽입물 이나 튀긴 트레이 를 사용 한다포장은 타이타늄 플랜지가 운송 중에 안전하고 손상되지 않도록합니다.
5ASME B16.5 티타늄 슬라이드 온 플랜지 주요 특징:
ANSI B16.5 티타늄 슬리프온 플랜지는 ANSI/ASME B16.5 표준에 따라 제조된 파이프 플랜지의 일종입니다.산화 저항과 강도가 필수적인 산업 환경에서 널리 사용됩니다.그것은 티타늄 합금 (Gr1, Gr2 또는 Gr5와 같은) 으로 만들어져 있으며, 특히 화학물질, 바닷물 또는 높은 온도의 환경에서 뛰어난 부식 저항을 제공합니다.Gr1과 Gr2는 상업적으로 순수한 티타늄입니다., 높은 부식 저항을 요구하는 애플리케이션에 적합하지만 Gr5는 더 많은 강도가 필요한 애플리케이션에 더 높은 강도를 제공하는 티타늄 합금입니다.
이 플랜지는 슬립온 타입으로 설계되어 파이프에 슬라이드되어 있으며 내부와 외부 양쪽 모두에 용접으로 연결되어 설치가 용이합니다.특히 저압 및 중압 시스템에서- Raised Face 디자인은 밀폐 표면 면적을 증가시켜 밀폐 성능을 향상시키고 누출 위험을 줄이는데 도움이 됩니다.특히 고압 시스템이나 단단한 밀폐가 필요한 응용 프로그램에서.
ANSI B16.5 티타늄 슬립 온 플랜지는 일반적으로 다양한 압력 등급, 예를 들어 클래스 150, 300, 600, 다양한 압력 조건의 요구 사항을 충족합니다.300 클래스 플랜지는 300 psi까지 압력을 견딜 수 있습니다또한, 타이타늄의 가벼운 무게와 높은 강도 특성으로 인해 항공우주 또는 해상 플랫폼과 같은 엄격한 무게 요구 사항이있는 분야에서 널리 사용됩니다.
이 플랜지의 부식 저항성은 해수처리, 석유화학, 의약품 산업과 같은 가혹한 환경에서 매우 내구성을 갖습니다.장비의 사용 수명을 효과적으로 연장합니다.티타늄 합금의 탁월한 마모 저항력과 고온 저항성은 온도 변동에 견딜 수 있으며 유지 보수 비용과 교체 빈도를 줄일 수 있습니다.따라서 장기적인 운용에 대한 신뢰성을 높입니다..
이 플랜지의 주요 장점은 설치가 쉬운 것 입니다. 그 슬리프-온 디자인은 다른 종류의 플랜지와 비교하여 설치 과정을 단순화 합니다.특히 좁은 공간이나 빠른 설치가 필요한 상황에서는전체적으로 ANSI B16.5 티타늄 슬립 온 플랜지는 다양한 산업 분야에서 널리 사용되고 있으며, 특히 부식 저항과 높은 강도를 요구하는 시스템에서 사용됩니다.그 우수한 부식 저항성으로 인해, 높은 강도, 좋은 밀폐 성능, 그리고 설치가 쉽다.
