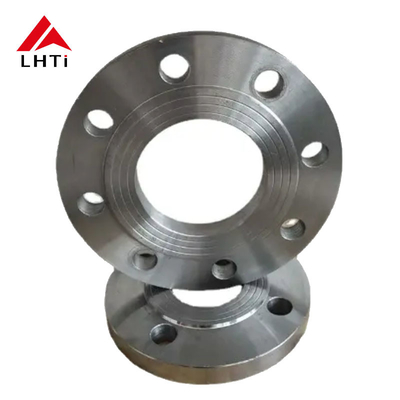

티타늄 판 플랜지 평면 DIN 표준 Gr1 Gr2 Gr5 PLRF 플랜지 파이프 파이프 시스템 플랜지 판

티타늄 판 플랜지 평면 DIN 표준 Gr1 Gr2 Gr5 PLRF 플랜지 파이프 파이프 시스템 플랜지 판

1티타늄 판 플랜지 평면 DIN 표준:

DIN 표준: 플랜지는 독일 표준화 연구소 (DIN) 표준을 준수하며, 특정 차원, 재료,일관성 및 신뢰성을 보장하기 위한 시험 절차가장 일반적인 DIN 플랜지 표준에는 DIN 2573, DIN 2576, DIN 2631 등이 있습니다.

평면 플랜지 (Flat Flange): 평면 플랜지 (Flat Flange) 는 일반적으로 짝짓기 플랜지에 볼팅하기 위한 평면 표면 또는 표면을 가지고 있으며, 강력하고 단단한 연결을 만듭니다.

2등급 사양:

1급 (Gr1):

• 재료: 상업적으로 순수한 티타늄 (99.5% 순수성), 뛰어난 부식 저항성과 좋은 유연성을 제공합니다.그것은 낮은에서 중저한 스트레스가있는 애플리케이션에 적합하며 부식 저항이 우선 순위입니다..
• 응용 프로그램: 화학 처리, 해양 환경 및 일부 의료 응용 프로그램과 같은 매우 부식성 환경에서 일반적으로 사용됩니다.

2급 (Gr2):

• 재료: 또한 상업적으로 순수한 티타늄 합금 (99.2% 순도), 강도, 유연성 및 부식 저항의 좋은 균형을 제공합니다.
• 응용 분야: 중저한 강도와 높은 부식 저항성이 필요한 항공우주, 해상 및 화학 산업을 포함한 광범위한 응용 분야에 사용됩니다.

5급 (Gr5):

• 재료: Ti-6Al-4V 합금, 6% 알루미늄과 4% 바나디오를 함유. 이것은 높은 강도와 우수한 부식 저항성으로 인해 가장 널리 사용되는 티타늄 합금입니다.
• 응용 프로그램: Gr5 티타늄 플랜지는 항공 우주, 의료 임플란트 및 산업 파이프 시스템과 같은 고 스트레스 환경에서 사용됩니다.높은 강도/중량 비율은 이러한 응용 프로그램에 이상적입니다.

PLRF 플랜지:

• PLRF (플릿 리세이드 페이스): 이것은 봉쇄 표면이 볼트 원 위에 들어서 더 단단한 봉쇄를 만드는 플랜지 유형을 의미합니다.밀폐 압력을 플랜지와 밀착이 일치하는 지점에 집중시켜 누출을 방지합니다..

파이프 시스템에서 사용:

• 파이프 시스템 역할: 이 티타늄 판 플랜지 (Gr1, Gr2, Gr5) 는 일반적으로 파이프의 섹션을 서로 연결하는 데 사용됩니다. 그들은 다른 파이프 섹션의 대응 플랜지, 밸브에 볼트됩니다.또는 다른 구성 요소플랜지와 가스켓은 누출 방지 밀폐를 보장하기 위해 함께 작동합니다.
• 부식 저항성: 티타늄은 특히 화학 또는 해양 시스템과 같은 공격적인 환경에서 부식에 매우 저항력이 있으며 이러한 응용 분야에 이상적입니다.
• 강도-중량 비율: 티타늄의 가벼운 성격은 항공우주 또는 고성능 기계와 같은 무게를 줄이는 것이 중요한 시스템에서 유리합니다.

3DIN 플랜지의 사양:

DIN 플랜지는 독일 표준화 연구소 (Deutsches Institut für Normung, 줄여서 DIN) 의 표준에 부합하는 플랜지입니다. 이 표준은 차원, 재료,플랜지 및 시험 절차, 파이프 라인 연결의 일관성 및 신뢰성을 보장합니다.고품질과 정밀한 디자인으로 인해 항공우주.

DIN 플랜지는 다양한 유형으로 제공되며 각각은 다른 애플리케이션에 적합합니다. 예를 들어, DIN 2573 표준은 저압 애플리케이션에 대한 용접 목 플랜지를 지정합니다.이 플랜지 는 긴 목 을 가지고 있어 스트레스 를 더 효과적으로 분배 한다; DIN 2576 표준은 파이프 또는 밸브 끝을 닫기 위해 사용되는 블라인드 플랜지를 정의합니다; DIN 2631 표준은 평면 플랜지를 정의합니다 (FF),일반적으로 저압 애플리케이션을 위한 가스킷과 함께 사용된다.; DIN 2632 표준은 고층 표면 플랜지 (RF) 를 정의하며, 고층 영역은 밀착과 함께 더 단단한 밀착을 만드는 데 도움이 됩니다. DIN 2633 표준은 반지형 결합 플랜지 (RTJ) 를 포함합니다.일반적으로 금속과 금속 간 밀폐를 필요로하는 고압 시스템에서 사용됩니다..

DIN 플랜지의 주요 사양은 다음과 같습니다: 명목 지름 (DN), 이는 플랜지의 명목 크기를 의미하며 일반적으로 파이프의 내부 지름에 해당합니다. 예를 들어,DN50는 내부 지름 50mm의 파이프에 대한 플랜지를 나타냅니다.압력등급, 플랜지가 지킬 수 있는 최대 압력, 재료와 플랜지 크기에 따라 결정되는 압력등급; 볼트 원 직경 (BCD),볼트 구멍의 중심을 통과하는 원의 지름■ 볼트 구멍의 수, 일반적으로 플랜지 크기에 따라 4에서 12까지, 볼트 구멍의 크기, 설치에 사용되는 볼트와 일치해야하는 볼트 구멍의 지름플랜지 두께, 압력 등급과 크기에 따라 달라집니다. 표면 유형, 접착제와 접촉하는 플랜지 표면을 의미합니다. 평면 (FF), 높이면 (RF) 또는 반지형 관절 (RTJ) 으로 제공됩니다.,플랜지 종류에 따라, 그리고 외부 지름은 플랜지의 최대 지름입니다.

DIN 플랜지는 일반적으로 탄소 철강, 스테인리스 철강, 합금 철강, 티타늄 및 니켈 합금 등 다양한 재료로 만들어집니다.재료 선택은 응용 프로그램의 특정 요구 사항에 달려 있습니다.예를 들어, DIN 17100은 탄소 강철 플랜지, DIN 17440은 스테인리스 강철 플랜지, DIN 50304는 합금강 플랜지에 적용됩니다.

DIN 플랜지는 플랜지가 견딜 수있는 최대 압력을 나타내는 PN (압량 등급) 에 의해 분류됩니다. 일반적인 압력 등급은 PN 6 (최대 압력 6 바),PN 10 (최대 압력 10bar), PN 16 (최대 압력 16 바), PN 25 (최대 압력 25 바), PN 40 (최대 압력 40 바) 및 PN 63 및 PN 100과 같은 더 높은 등급은 고압 시스템에 적합합니다.

플랜지 표면은 또한 평면 (FF), 상승면 (RF), 고리형 관절 (RTJ) 과 같은 다양한 유형으로 제공됩니다.플랜지 표면 유형 선택은 응용 프로그램에 따라 결정적입니다..

또한 DIN 플랜지의 설계는 볼트와 가스켓의 일치 요구 사항을 고려합니다. 볼트는 볼트 구멍의 크기와 일치해야합니다.일반적으로 고강도 철강 또는 스테인레스 스틸로 만들어져 밀폐 및 고정을 보장합니다.; 플랜지-플랜지 밀폐를 보장하기 위해 밀착제가 사용되며 일반적인 밀착제 재료는 고무, 그래피트, PTFE (폴리테트라플루오로에틸렌) 및 금속 재료입니다.작업 조건과 매체의 특성에 따라.

마지막으로, DIN 플랜지는 일반적으로 제조업체의 로고, 재료 등급, 압력 등급, 차원, 명목 지름 (DN),품질 및 추적성을 보장하기 위해 DIN 표준 번호또한 DIN 플랜지는 압력 테스트, 재료 테스트 및 차원 검사 등 제조 과정에서 엄격한 품질 테스트를 받습니다.기대된 요구사항을 충족하도록.

DIN 표준을 준수함으로써 제조업체는 전 세계적으로 일관된 플랜지 품질을 보장 할 수 있습니다.다양한 제조업체의 플랜지가 완벽하게 얽혀서 다양한 산업용 파이프 시스템의 요구를 충족시키는 것을 보장합니다..

4DIN2501 PN40 티타늄 판 플랜지 사양

5티타늄 용접 목 플랜지의 장점:

높은 강도-중량 비율: 티타늄은 가볍고 강하며 강도를 유지하면서 파이프 시스템의 전체 무게를 줄이는 데 유용합니다.

우수한 부패 저항성: 티타늄은 특히 화학, 해양 및 항공 우주 응용 프로그램에서 발견되는 공격적이고 높은 온도 환경에서 효과적입니다.

내구성 및 장수성: 티타늄 플랜지는 부식, 스케일링 및 마모에 저항 할 수있는 능력으로 인해 긴 사용 수명을 가지고 있으며, 이로 인해 덜 자주 유지 보수 및 교체됩니다.

고온 저항성: 티타늄은 냉동 상태와 고온 상태를 포함하여 다양한 온도에서 작동 할 수 있습니다.각종 산업용 용도로 적합하게 만드는.

꿰매고 강한 용접: 용접 목 디자인은 플랜지와 파이프 사이의 연결이 강력하고 스트레스 농도를 피하기 위해 부드러운 전환을 제공합니다.
