| 브랜드 이름: | LHTi |
| 모델 번호: | 티타늄 플랜지 |
| 모크: | 100개 부분 |
| 가격: | 협상 가능 |
| 지불 조건: | L/C, D/A, D/P, T/T, 웨스턴 유니온, 머니그램 |
| 공급 능력: | 달 당 5000개 부분 |

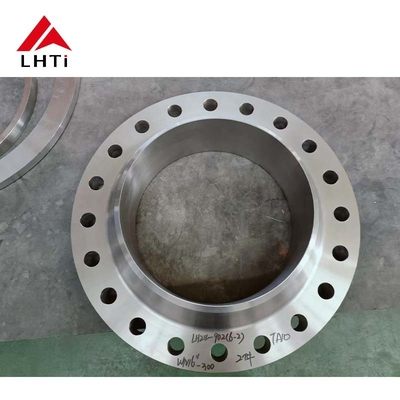

티타늄 등급 2 등급 5 웰드 넥 플랜지 ASME B16.5 150급 WNRF 플랜지 산업용
1- ASME 150급 웰드 넥 플랜지 도입
ASME B16.5 클래스 150 용접 목 플랜지는 ASME B16.5 표준에 의해 정의 된 플랜지 유형입니다.파이프 시스템에서 사용되는 플랜지 및 플랜지 피팅에 대한 기타 사양특히, 150급은 플랜지의 압력 등급을 가리키며, 특정 온도에서 최대 150psi의 압력을 견딜 수 있도록 설계되었다는 것을 나타냅니다.
2제품 세부 정보:
설계: 용접 목 플랜지 는 파이프 에 용접 된 긴 톱니 모양 의 톱니 를 가지고 있으며, 강하고 누출 저항성 있는 관절 을 제공한다.플랜지 넥은 파이프 연결에서 스트레스를 균등하게 분배하는 데 도움이됩니다.
압력 클래스: 150급 명칭은 주변 온도에서 평방인치 (psi) 당 150파운드의 압력을 나타냅니다. 압력 등급은 온도에 따라 달라집니다.즉, 플랜지는 작동 온도에 따라 다른 압력을 처리 할 수 있습니다..
재료: ASME B16.5 클래스 150 플랜지에 일반적으로 사용되는 재료는 탄소 강철, 스테인레스 스틸 및 합금 강철이지만 프로젝트 요구 사항에 따라 다른 재료도 사용할 수 있습니다.
크기 범위: 150급 용접 목 플랜지 크기 범위는 일반적으로 지름 1⁄2 인치에서 24 인치까지 걸쳐 있지만 특정 응용 프로그램에 따라 더 큰 크기가 사용할 수 있습니다.
응용 프로그램: 이 플랜지는 석유 및 가스, 화학, 발전 및 수처리 등의 산업의 파이프 시스템에서 널리 사용됩니다.그들은 고압 애플리케이션에 대한 견고한 솔루션을 제공합니다특히 강력하고 신뢰할 수 있는 파이프 연결이 필수적인 환경에서
연결 유형: 용접 목 플랜지 는 파이프 에 용접 될 수 있도록 설계 되어 있다. 길고 톱니 모양 의 목 은 파이프 에서 플랜지 로 부드럽게 전환 하는 데 도움 이 된다.스트레스 농도를 줄이고 전체 연결의 강도를 높이는 데 도움이 됩니다..
표준 준수: ASME B16.5 표준은 압력 애플리케이션에서 사용되는 플랜지의 차원 및 요구 사항을 정의합니다. 플랜지는 볼트 구멍 패턴에 대한 특정 허용량에 적합합니다.볼트 원 직경, 플랜지 두께, 그리고 다른 중요한 요소.
3티타늄 벡 넥 플랜지 인증:
EN 10204/3.1B 인증서:
This is a standard certificate that confirms compliance with the material specification and provides chemical composition and mechanical properties of the titanium alloy used in manufacturing the flanges제조업체가 발행하여 소재가 요구되는 표준을 충족하는지 확인합니다.
원자재 인증서:
이 인증서는 티타늄 플랜지 생산에 사용되는 원료에 대한 세부 정보를 제공합니다. 원료의 원산지, 그 구성,그리고 적용 가능한 재료 테스트 결과이것은 초기 재료 조달 단계부터 추적성과 품질 통제를 보장합니다.
100% 초음파 결함 탐지:
초음파 검사 (Ultrasonic testing, UT) 는 티타늄 플랜지의 내부 및 표면 결함을 탐지하는 데 사용되는 비 파괴적인 시험 방법이다.100% UT 커버리지는 모든 플랜지가 구조적 무결성이나 성능을 손상시킬 수있는 결함이 없는지 확인하기 위해 철저한 테스트를 받아야한다는 것을 의미합니다..
수정적 테스트:
이 테스트는 티타늄 플랜지를 물이나 다른 액체로 미리 정해진 압력 수준으로 압력을 가하는 것을 포함한다.그것은 누출 또는 변형없이 압력을 견딜 수있는 플랜지의 능력을 평가, 정해진 압력 등급과 안전 요구 사항을 충족시키는 것을 보장합니다.
제3자 검사 보고서:
이 보고서는 독립적인 제3자 검사 기관 또는 기관에 의해 수행됩니다. 그것은 티타늄 플랜지의 품질에 대한 편견 없는 평가를 제공합니다.적용되는 표준에 대한 준수 여부를 확인하는제조업체의 품질 보장 프로세스에 신뢰성을 더합니다.
4티타늄 등급:
| 등급 | 구성 | 주요 특성 | 신청서 |
|---|---|---|---|
| 1등급 | ~99% 티타늄 | 우수한 부식 저항성, 높은 유연성 | 화학 가공, 해양, 의료 |
| 2급 | ~99% 티타늄 | 좋은 강도, 우수한 부식 저항성 | 항공우주, 화학, 해양 |
| 3등급 | ~98.5% 티타늄 | 2등급보다 높은 강도, 경화 저항성이 낮다 | 항공우주, 항공기 부품 |
| 4등급 | ~98% 티타늄 | 순수한 티타늄 등급의 최고 강도 | 항공, 화학, 구조 |
| 5등급 | 90% Ti, 6% Al, 4% V | 탁월한 강도/중량 비율, 부식 저항성 | 항공우주, 의료, 고성능 |
| 6등급 | 90% Ti, 5% Al, 2.5% Sn | 좋은 강도, 용접성, 냉동 작업 특성 | 항공우주, 항공기, 고온 부품 |
| 7급 | 99% Ti, 0.15% Pd | 특히 산성 환경에서 우수한 부식 저항성 | 화학 가공, 해양 |
| 9급 | 90% Ti, 3% Al, 2.5% V | 좋은 강도와 변형성, 비용 효율성 | 항공우주, 스포츠용품, 자동차 |
| 12등급 | 90% Ti 0.3% Mo 0.8% Ni | 우수한 부식 저항성, 좋은 용접성 | 화학 가공, 해양, 발전소 |
| 23등급 | 90% Ti, 6% Al, 4% V (ELI) | 생체 호환성, 강도 높고 피로 저항성 | 의료용 임플란트, 항공 우주 |
5ANSI B16.5 클래스 150 티타늄 용접 목 플랜지 사양:
| ANSI B16.5 150급 티타늄 용접 목 플랜지 | ||||||||||
| 노미 파이프 크기 |
플랜지 다이아 | 플랜지 두께 | 허브 디아, 기지 | 키운 얼굴 다이아. | 웰드 포인트에서 | - 아니 의 구멍 |
다이아 의 볼트 |
일일 볼트 원 |
지루함 다이아 |
길이 허브를 통해 |
| 1/2 | 3-1/2 | 7/16 | 1-3/16 | 1-3/8 | 0.84 | 4 | 1/2 | 2-3/8 | 0.62 | 1-7/8 |
| 3/4 | 3-7/8 | 1/2 | 1-1/2 | 1-11/16 | 1.05 | 4 | 1/2 | 2-3/4 | 0.82 | 2-1/16 |
| 1 | 4-1/4 | 9/16 | 1-15/16 | 2 | 1.32 | 4 | 1/2 | 3-1/8 | 1.05 | 2-3/16 |
| 1-1/4 | 4-5/8 | 5/8 | 2-5/16 | 2-1/2 | 1.66 | 4 | 1/2 | 3-1/2 | 1.38 | 2-1/4 |
| 1-1/2 | 5 | 11/16 | 9 월 16 일 | 2-7/8 | 1.90 | 4 | 1/2 | 3-7/8 | 1.61 | 7 월 16 일 |
| 2 | 6 | 3/4 | 3-1/16 | 3-5/8 | 2.38 | 4 | 5/8 | 4-3/4 | 2.07 | 2-1/2 |
| 2-1/2 | 7 | 7/8 | 9 월 16 일 | 4-1/8 | 2.88 | 4 | 5/8 | 5-1/2 | 2.47 | 2-3/4 |
| 3 | 7-1/2 | 15/16 | 4-1/4 | 5 | 3.50 | 4 | 5/8 | 6 | 3.07 | 2-3/4 |
| 3-1/2 | 8-1/2 | 15/16 | 4-13/16 | 5-1/2 | 4.00 | 8 | 5/8 | 7 | 3.55 | 2-13/16 |
| 4 | 9 | 15/16 | 5-5/16 | 6-3/16 | 4.50 | 8 | 5/8 | 7-1/2 | 4.03 | 3 |
| 5 | 10 | 15/16 | 6-7/16 | 7-5/16 | 5.56 | 8 | 3/4 | 8-1/2 | 5.05 | 3-1/2 |
| 6 | 11 | 1 | 7-9/16 | 8-1/2 | 6.63 | 8 | 3/4 | 9-1/2 | 6.07 | 3-1/2 |
| 8 | 13-1/2 | 1-1/8 | 9-11-16 | 10-5/8 | 8.63 | 8 | 3/4 | 11-3/4 | 7.98 | 4 |
| 10 | 16 | 1-3/16 | 12 | 12-3/4 | 10.75 | 12 | 7/8 | 14/4 | 10.02 | 4 |
| 12 | 19 | 1-1/4 | 14-3/8 | 15 | 12.75 | 12 | 7/8 | 17 | 12.00 | 4-1/2 |
| 14 | 21 | 1-3/8 | 15-3/4 | 16/1/4 | 14.00 | 12 | 1 | 18-3/4 | 13.25 | 5 |
| 16 | 23-1/2 | 7 월 16 일 | 18 | 18/1/2 | 16.00 | 16 | 1 | 21-1/4 | 15.25 | 5 |
| 18 | 25 | 1/9/16 | 19-7/8 | 21 | 18.00 | 16 | 1-1/8 | 22-3/4 | 17.25 | 5-1/2 |
| 20 | 27-1/2 | 1-11/16 | 22 | 23 | 20.00 | 20 | 1-1/8 | 25 | 19.25 | 5-11/16 |
| 24 | 32 | 1-7/8 | 26-1/8 | 27-1/4 | 24.00 | 20 | 1-1/4 | 29/1/2 | 23.25 | 6 |
6웰드 목 플랜지 제조 프로세스:
용접 목 플랜지 제조 과정은 원료를 파이프 라인 시스템에 적합한 고강성 커넥터로 변환하는 것을 목표로 하는 여러 단계가 포함됩니다.용접 목 플랜지는 일반적으로 다른 장비 또는 파이프 라인으로 파이프를 연결하는 데 사용됩니다, 안정된 관절을 제공합니다. 다음은 용접 목 플랜지 제조 과정의 자세한 설명입니다:
용접 목 플랜지 를 제조 하는 첫 번째 단계 는 적절한 재료 를 선택 하는 것 이다. 일반적인 재료 들 에는 탄소 강철, 스테인리스 강철, 합금 강철, 니켈 합금, 티타늄 합금 등이 있다.재료 선택은 응용 프로그램의 요구 사항에 달려 있습니다., 강도, 부식 저항성, 고온 성능과 같은.
소재 선택 후, 금속 잉크 또는 철판은 원형 빈 조각으로 필요한 크기와 모양으로 잘라집니다.크기와 빈의 두께는 플랜지 설계 사양에 달려 있습니다절단 방법은 일반적으로 깎기, 톱니 또는 레이저 절단입니다.
빈은 그 다음 톱니 또는 CNC 기계로 전송되어 플랜지의 기본 모양을 형성합니다. 이 과정에서 플랜지의 외부 지름 (OD) 과 두께가 처리됩니다.회전, 밀링 및 밀링 작업은 정확성과 대칭을 보장합니다.
더 큰 크기 또는 더 높은 강도를 필요로 하는 플랜지를 위해, 도조 과정을 사용할 수 있습니다.뜨거운 도매 는 금속 을 높은 온도 까지 가열 하고, 망치 나 압력 을 사용하여 금속 을 플랜지 모양 으로 만드는 과정 이다. 도매 는 플랜지의 기계적 특성 을 향상 시킬 수 있으며, 더 높은 압력 을 견딜 수 있게 한다.
용접 목 플랜지의 특징은 파이프에 용접되도록 설계된 긴, 톱니 모양의 목이다. 목의 형성은 일반적으로 진압, 조형 또는 가출을 통해 이루어진다.파이프 연결을위한 중앙 구멍 또한이 단계에서 생성됩니다, 파이프 지름과 일치합니다.
플랜지가 형성 된 후, 일반적으로 단단함과 강도와 같은 원하는 기계적 특성을 달성하기 위해 열 처리에 처해집니다.일반적인 열처리 방법에는 반열 또는 정상화또한 열 처리 는 파이프 와 안전한 용접 을 보장 하여 용접 가용성 을 향상 시킨다.
플랜지가 가공되면, 표면 품질, 외관 및 내구성을 향상시키기 위해 표면 치료가 적용됩니다.일반적인 표면 처리 는 모래 분출 (표면 을 깨끗 하게 하고 불순물 을 제거 하는 것) 을 포함한다, 폴리싱 (보기에 개선하고 거칠성을 줄이기 위해) 및 패시베이션 (특히 스테인레스 스틸의 경우, 철 필링 및 다른 오염 물질을 제거하여 부식 저항성을 향상시키기 위해).
다음으로, 플랜지는 다른 플랜지나 장비와 연결하기 위해 주변을 뚫어야 합니다.구멍의 수와 크기는 플랜지 표준과 압력 등급 요구 사항에 달려 있습니다.뚫림의 균일성과 정확성은 설치 중에 일치하는 플랜지와 적절한 조화를 보장하는 데 중요합니다.
플랜지가 완성되면 설계 사양에 부합하는지 확인하기 위해 일련의 품질 관리 검사를 받게 됩니다. 검사 항목은 크기 검사, 외관 검사,그리고 파괴적이지 않은 테스트 (초음파 또는 엑스레이 테스트 등) 를 통해 내부 결함이 없는지 확인합니다.플랜지는 또한 정해진 압력 등급을 처리 할 수 있는지 확인하기 위해 압력 테스트에 시달립니다.
모든 검사 를 통과 한 후, 플랜지는 제조 과정 에서 기름, 잔해 또는 다른 오염 물질 을 제거 하기 위해 철저 히 청소 됩니다.산성 청소, 또는 화학 용액.
검사 및 승인 된 모든 용접 목 플랜지는 포장되어 고객, 유통자 또는 가공 공장으로 배송 할 준비가됩니다.이 플랜지는 파이프라인 시스템의 다양한 구성 요소를 연결하는 데 사용됩니다.
