| 브랜드 이름: | LHTi,China |
| 모델 번호: | 티타늄 플랜지 |
| 모크: | 100개 부분 |
| 가격: | 협상 가능 |
| 지불 조건: | L/C, D/P, D/A, 서부 동맹, T/T, MoneyGram |
| 공급 능력: | 달 당 5000개 부분 |

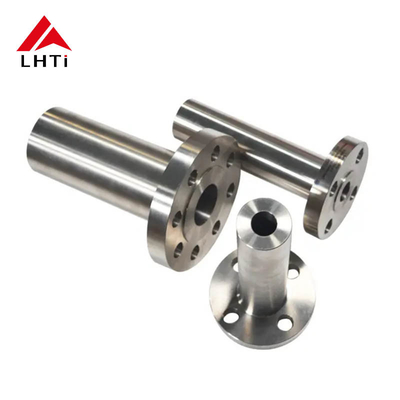

웰드 넥 플랜지 ASME B16.5 티타늄 윗면 WNRF 150급 화학 산업용
우리의 티타늄 플랜지는 cast cast cast, forging, 그리고 정밀 가공을 포함한 다양한 과정을 사용하여 제작되어 품질과 내구성에 대한 엄격한 산업 표준을 충족시켜줍니다.사용자 정의 크기로 제공됩니다., 이 플랜지는 파이프 라인 시스템 및 장비에 쉽게 설치하여 안전하고 누출 없는 연결을 보장합니다.
엔지니어링 정밀도의 최고 기준을 유지하도록 특별히 설계된 우리 티타늄 스레드 플랜지는 성능에서 우수합니다.그것들은 부패에 효과적으로 저항하고 높은 온도와 압력에 견딜 수 있도록 설계되었습니다.까다로운 환경에 매우 적합합니다.
안전한 운송을 보장하는 것이 우리에게 최우선입니다. 그렇기 때문에 우리는 탄탄한 나무 케이스와 팔렛에 티타늄 플랜지를 신중하게 포장합니다.이 포장은 운송 도중 플랜지 를 보호 할 뿐만 아니라 도착 후 손쉽게 다루고 설치 할 수 있습니다..
우리의 티타늄 플랜지는 파이프 라인, 석유, 화학 등 다양한 산업에 적용됩니다.그리고 다른 장비티타늄의 내재적인 내구성은 이 플랜지가 이 산업에서 유행하는 혹독한 조건에 견딜 수 있도록 보장하며, 안정적이고 장기적인 성능을 보장합니다.
결론적으로, 우리의 티타늄 웰드 넥 플랜지는 파이프라인, 석유, 화학 산업의 요구사항에 대한 궁극적인 솔루션을 나타냅니다.정밀 엔지니어링, 그리고 커스터마이징 가능한 사이즈, 그들은 도전적인 환경에 견딜 수 있는 견고하고 누출 없는 연결을 제공합니다.오늘 티타늄 플랜지를 주문하여 우리의 제품을 정의하는 신뢰성과 내구성을 경험하십시오..
티타늄 합금은 특히 바닷물, 염소, 산과 같은 공격적인 환경에서는 뛰어난 부식 저항으로 알려져 있습니다. 그들은 또한 높은 강도와 무게 비율을 가지고 있습니다.항공우주용으로 최적화, 화학 처리 및 해상 애플리케이션.
플랜지에 사용되는 일반적인 티타늄 합금에는 2급 티타늄 (상업적으로 순수한 티타늄) 과 5급 티타늄 (Ti-6Al-4V, 강도를 높이기 위해 알루미늄과 바나디오의 합금) 이 포함됩니다.
티타늄 플랜지는 일반적으로 스테인리스 스틸이 고장 나거나 더 비싸고 무거운 재료를 필요로하는 환경에서 부식 저항성을 제공합니다.
3ASME B16.5 2급 티타늄 산업 플랜지 WNRF 150급
2등급 티타늄 플랜지는 높은 강도와 뛰어난 부식 저항력으로 유명합니다.공기 중의 산소와 반응하여 표면에 밀도가 높은 산화물 필름을 형성합니다.이 티타늄 산화물 층은 견고한 경화 강도 및 부식 저항 성질을 가지고 있으며 다른 화학 원소와의 추가 반응을 효과적으로 방지합니다.
이러한 특성을 더욱 향상시키기 위해, 우리의 티타늄 제품은 특화된 피클링 처리에 시달립니다.이 처리 는 질산 과 수소 플루오릭산 의 조심 스럽게 만들어진 용액 에 티타늄 을 담아 넣는 것 이다피클링 프로세스는 몇 가지 중요한 목적을 수행합니다:
표면 매끄러움:티타늄의 표면을 부드럽게 만들어 엄격한 표면 완성도 요구 사항을 충족시킵니다.이 매끄러움 은 미적 인 매력 을 향상 시키는 것 뿐 아니라, 플랜지 를 설치 할 때 더 나은 밀착 을 촉진 시킨다.
산화층의 두께:소금 용액은 표면에 티타늄 산화물 필름의 두께를 증가시킵니다. 더 두꺼운 산화물 층은 플랜지의 부식 저항 능력에 크게 기여합니다.부식성 환경에 대한 우수한 보호를 제공합니다..
치밀하게 피클링 프로세스를 제어함으로써, 우리는 부식 저항이 가장 중요한 응용 프로그램에서 2등급 티타늄 플랜지의 성능을 최적화합니다.,해양 환경이나 다른 까다로운 산업에서, 우리의 티타늄 플랜지는 안정적으로 장기간 그들의 무결성과 기능을 유지합니다.
4ANSI B16.5 클래스 150 티타늄 용접 목 플랜지 사양
| ANSI B16.5 150급 티타늄 용접 목 플랜지 | ||||||||||
| 노미 파이프 크기 |
플랜지 다이아 | 플랜지 두께 | 허브 디아, 기지 | 키운 얼굴 다이아. | 웰드 포인트에서 | - 아니 의 구멍 |
다이아 의 볼트 |
일일 볼트 원 |
지루함 다이아 |
길이 허브를 통해 |
| 1/2 | 3-1/2 | 7/16 | 1-3/16 | 1-3/8 | 0.84 | 4 | 1/2 | 2-3/8 | 0.62 | 1-7/8 |
| 3/4 | 3-7/8 | 1/2 | 1-1/2 | 1-11/16 | 1.05 | 4 | 1/2 | 2-3/4 | 0.82 | 2-1/16 |
| 1 | 4-1/4 | 9/16 | 1-15/16 | 2 | 1.32 | 4 | 1/2 | 3-1/8 | 1.05 | 2-3/16 |
| 1-1/4 | 4-5/8 | 5/8 | 2-5/16 | 2-1/2 | 1.66 | 4 | 1/2 | 3-1/2 | 1.38 | 2-1/4 |
| 1-1/2 | 5 | 11/16 | 9 월 16 일 | 2-7/8 | 1.90 | 4 | 1/2 | 3-7/8 | 1.61 | 7 월 16 일 |
| 2 | 6 | 3/4 | 3-1/16 | 3-5/8 | 2.38 | 4 | 5/8 | 4-3/4 | 2.07 | 2-1/2 |
| 2-1/2 | 7 | 7/8 | 9 월 16 일 | 4-1/8 | 2.88 | 4 | 5/8 | 5-1/2 | 2.47 | 2-3/4 |
| 3 | 7-1/2 | 15/16 | 4-1/4 | 5 | 3.50 | 4 | 5/8 | 6 | 3.07 | 2-3/4 |
| 3-1/2 | 8-1/2 | 15/16 | 4-13/16 | 5-1/2 | 4.00 | 8 | 5/8 | 7 | 3.55 | 2-13/16 |
| 4 | 9 | 15/16 | 5-5/16 | 6-3/16 | 4.50 | 8 | 5/8 | 7-1/2 | 4.03 | 3 |
| 5 | 10 | 15/16 | 6-7/16 | 7-5/16 | 5.56 | 8 | 3/4 | 8-1/2 | 5.05 | 3-1/2 |
| 6 | 11 | 1 | 7-9/16 | 8-1/2 | 6.63 | 8 | 3/4 | 9-1/2 | 6.07 | 3-1/2 |
| 8 | 13-1/2 | 1-1/8 | 9-11/16 | 10-5/8 | 8.63 | 8 | 3/4 | 11-3/4 | 7.98 | 4 |
| 10 | 16 | 1-3/16 | 12 | 12-3/4 | 10.75 | 12 | 7/8 | 14/4 | 10.02 | 4 |
| 12 | 19 | 1-1/4 | 14-3/8 | 15 | 12.75 | 12 | 7/8 | 17 | 12.00 | 4-1/2 |
| 14 | 21 | 1-3/8 | 15-3/4 | 16/1/4 | 14.00 | 12 | 1 | 18-3/4 | 13.25 | 5 |
| 16 | 23-1/2 | 7 월 16 일 | 18 | 18-1/2 | 16.00 | 16 | 1 | 21-1/4 | 15.25 | 5 |
| 18 | 25 | 1/9/16 | 19-7/8 | 21 | 18.00 | 16 | 1-1/8 | 22-3/4 | 17.25 | 5-1/2 |
| 20 | 27-1/2 | 1-11/16 | 22 | 23 | 20.00 | 20 | 1-1/8 | 25 | 19.25 | 5-11/16 |
| 24 | 32 | 1-7/8 | 26-1/8 | 27-1/4 | 24.00 | 20 | 1-1/4 | 29/1/2 | 23.25 | 6 |
5티타늄 등급:
티타늄 용접 목 플랜지는 강도, 가벼운 무게 및 우수한 부식 저항성으로 인해 파이프 시스템에서 일반적으로 사용됩니다. 이러한 플랜지는 다양한 등급으로 제공됩니다.각각의 특정 애플리케이션과 환경에 맞게.
1등급 티타늄: 높은 융통성으로 알려진 1등급 티타늄은 상업적으로 순수한 티타늄 등급 중 가장 부드럽고 가장 형성성이 좋다.화학공업과 같은 환경에서 우수한 부식 저항을 필요로 하는 응용 프로그램에서 주로 사용됩니다..
2등급 티타늄: 가장 널리 사용되는 티타늄 등급이다. 탄력성과 유연성 사이의 좋은 균형을 제공하고, excellent corrosion resistance를 가지고 있다.그것은 광범위한 응용 분야에서 사용됩니다.파이프 시스템용 플랜지를 포함하여
5등급 티타늄 (Ti 6Al-4V): 이 합금 고급은 모든 티타늄 합금 중 가장 일반적으로 사용되는 고급이다. 순수한 티타늄 고급에 비해 플랜지의 강도를 크게 증가시킵니다.5등급 티타늄은 고강성 용도로 사용되며, 열과 노폐성 모두 요구됩니다..
7등급 티타늄: 우수한 용접성과 제조성이 특징이며, 이 등급에는 경화 저항성을 향상시키기 위해 팔라디엄이 포함되어 있습니다.특히 환원 산과 뜨거운 하도하이드에서 지역 공격에 대항합니다..
12등급 티타늄: 이 등급은 다른 상업적 순수한 등급에 비해 더 높은 열 저항성과 강도를 제공합니다. 또한 좋은 용접성과 부식 저항성을 유지합니다.
23등급 티타늄 (Ti 6Al-4V ELI): 이 등급은 5등급과 비슷하지만 간간이 매우 낮으며, 더 높은 부서지기 강도와 유연성을 향상시키기 위해 바람직하다.그것은 종종 의료 응용 프로그램에서 사용되고 또한 중요한 상황에서의 플랜지에 적합합니다, 고급 애플리케이션.
6티타늄 용접 목 플랜지 검사
시각 테스트 (VT): 이것은 균열, 구멍 또는 부적절한 용접 프로파일과 같은 눈에 보이는 결함을 탐지하기 위해 용접 및 플랜지 표면을 시각적으로 검사하는 것을 포함합니다.
초음파 검사 (UT): 이 기술은 고주파의 음파를 사용하여 구멍, 포함 또는 균열과 같은 재료 내의 결함을 탐지합니다.그것은 특히 티타늄 용접의 두꺼운 섹션에 유용합니다.
방사선 검사 (RT): 이 방법은 엑스선 또는 감마선을 사용하여 용접 및 플랜지의 내부 구조의 이미지를 생성합니다.내부 결함을 감지하고 용접 품질을 평가하는 데 효과적입니다.
자기 입자 검사 (MT): MT는 철자기 물질의 표면 및 거의 표면 결함을 탐지하는 데 사용됩니다. 그러나 티타늄이 철자기적이지 않기 때문에이 방법은 근처에 자기 물질이나 자기화 할 수있는 코팅이 없으면 적용되지 않을 수 있습니다..
침투성 검사/ 염색성 침투성 (PT): PT는 염색성 침투성을 용접의 표면에 적용하고, 그 다음 표면 파열 결함을 드러내기 위해 과도한 염색체를 제거하는 것을 포함한다.이 방법은 작은 균열을 감지하는 데 유용합니다.뚫림성, 누출.
에디 전류 테스트 (ET): ET는 티타늄과 같은 전도성 물질의 표면 및 거의 표면 결함을 탐지하기 위해 전자기 인덕션을 사용합니다. 부식, 균열,그리고 물질의 특성의 변동.
음향 방출 (Acoustic Emission, AE): AE는 균열이나 누출과 같은 결함을 나타내는 변화를 탐지하기 위해 스트레스가있는 재료에서 발생하는 음향 방출을 모니터링하는 것을 포함합니다.그것은 두 웰드 및 기본 재료 검사용으로 사용될 수 있습니다.
