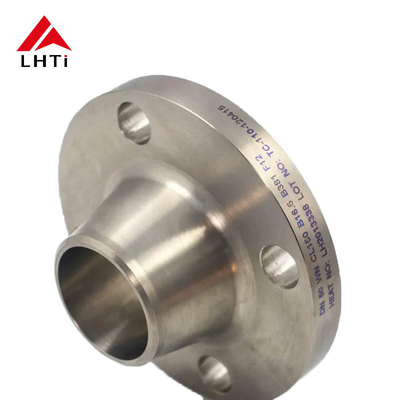

ASME 150 클래스 B16.5 티타늄 Gr2 Gr5 Gr7 웰드 넥 플랜지

ASME 150 클래스 B16.5 티타늄 Gr2 Gr5 Gr7 웰드 넥 플랜지

1. ASME B16.5 티타늄 플랜지

ASME B16.5는 미국 기계 엔지니어 협회 (ASME) 가 플랜지 및 플랜지 피팅을 위해 개발 한 널리 인정 된 표준입니다.이 표준은 1/2 인치에서 24 인치 사이즈와 150 ~ 2500 psi의 압력 등급을위한 플랜지를 포함합니다.ASME B16.5 에 따라 제조 된 티타늄 플랜지는 티타늄의 예외적인 부식 저항, 강도 및 가벼운 성질이 필수적인 응용 프로그램에서 사용됩니다.

2.150급 티타늄 웰드 넥 플랜지 사양

기술 매개 변수:

3티타늄 플랜지 사용의 장점

강력 하고 신뢰 할 수 있는 연결

• 강화 된 강성: 용접 목 플랜지 의 설계, 점차 파이프 로 전환 하는 톱니 모양 의 목, 강한, 원활 한 연결 을 제공합니다.이 수축 은 관절 에 있는 스트레스 농도 를 최소화 하고 파이프 에서 플랜지 로로 압력 과 스트레스 를 원활 하게 전달 하는 것 을 보장 한다.
• 스트레스 리세이저가 없습니다. 목에서 플랜지까지 지속적인 톱니 때문에 용접은 스트레스 리세이저가 형성되는 경향이 적어 압력 하에서 고장 발생할 위험을 줄입니다.

더 나은 누출 저항성

• 매끄러운 전환: 용접 목 플랜지의 점진적 전환은 매끄러운 내부 구멍을 보장하여 격변을 최소화하고 누출의 가능성을 감소시킵니다.이 부드러움은 누수가 심각한 안전 및 운영 결과를 초래할 수 있는 고압 또는 고온 시스템에서 특히 중요합니다..
• 압력 분포: 설계는 특히 누출이 위험하거나 비용이 많이 드는 중요한 응용 프로그램에서 압력의 더 나은 분포를 허용합니다.

유지 관리 가 쉽다

• 재사용성: 용접 목 플랜지는 많은 경우에 재사용 될 수 있습니다. 왜냐하면 플랜지와 파이프가 용접되어 필요한 경우 쉽게 절단되고 재접접 할 수 있기 때문입니다.이것은 특히 해체 및 수 년 동안 재 조립이 필요할 수있는 시스템에서 가치가 있습니다..
• 실패 가능성이 적다: 강한 연결과 피로에 대한 높은 저항성으로 인해 용접 목 플랜지는 일반적으로 더 긴 수명을 가지고 있으며 빈번한 유지 보수가 필요하지 않습니다.

다양 한 응용 방법

• 압력 등급의 다양성: 용접 목 플랜지는 다양한 압력 등급으로 제공되며, 저압에서 고압 시스템에 이르기까지 광범위한 응용 분야에 적합합니다.
• 다양한 크기와 재료에 적응: 그들은 다양한 파이프 크기와 재료가있는 시스템에서 사용할 수 있습니다.고압, 그리고 부식성 환경.
• 용접 옵션의 다양성: 용접 목 플랜지의 설계는 배트 용접 또는 소켓 용접과 같은 다양한 유형의 용접 방법을 허용합니다.응용 프로그램의 특정 요구 사항에 따라.

가혹 한 환경 에서 더 오래 지속 될 수 있다

• 부식 저항성: 용접 목 플랜지는 종종 부식에 매우 내성이 높은 재료 (예: 스테인레스 스틸, 합금 스틸 또는 전문 코팅) 로부터 제조됩니다.이 점 은 가혹 한 환경 에서 사용 할 수 있는 이상적 인 방법 이다화학 공장, 해양 시스템, 석유 및 가스 파이프 라인을 포함한
• 고온과 고압 저항성: 구조적 무결성을 손상시키지 않고 높은 작동 온도와 압력을 견딜 수 있습니다.전력발전소에서 중요한 용도로 적합하도록 만드는, 정유 공장 및 극단적 인 조건이 흔한 다른 산업.

피로 와 스트레스 를 줄여 준다

• 매끄러운 흐름 경로: 용접 목 플랜지의 톱니 모양 디자인은 파이프의 스트레스와 압력이 균등하게 분포하여 시간이 지남에 따라 피로 위험을 줄여줍니다.이것은 웰드 넥 플랜지를 진동이 발생하는 고 스트레스 응용 프로그램에 이상적입니다., 열 확장, 또는 기계적 스트레스가 우려됩니다.
• 스트레스 집중을 제거합니다: 날카로운 모서리 또는 급격한 전환이있을 수있는 다른 플랜지와 달리, 웰드 목 플랜지는 스트레스 집중 지점을 제거합니다.변동적인 부하와 조건 하에서 연결을 더 내구성 있게 하는 것.

더 잘 조화 되고 적합 함

• 정밀 정렬: 용접 목 플랜지의 설계는 파이프와 플랜지가 정확하게 정렬되도록 보장하여 더 정확하고 강한 용접을 제공합니다.이것은 설치 중에 정렬 문제 가능성을 줄이고 더 나은 전체 밀폐를 보장.

4다른 티탄 등급

상업적으로 순수한 (CP) 티타늄 등급

상업적 순수 티타늄 등급 은 다른 원소 의 양 이 극소 한 정도 를 포함 하는 등급 이다. 이 등급 들 은 우수한 부식 저항력 을 가지고 있지만, 그 강도는 티타늄 합금 보다 낮다.그들은 일반적으로 부식 저항이 주요 관심사인 응용 프로그램에서 사용됩니다.

1급 (CP-1급):

• 구성: ~ 99.5% 순수한 티타늄, 소량의 산소, 철, 탄소 및 기타 불순물.
• 성질: excelente corrosion resistance, high ductility, and formability. 이 등급 은 상업적 순수 티타늄 등급 가운데 가장 부드럽고 가장 유연 한 종류 이다.
• 응용 분야: 해양 환경, 화학 처리 및 높은 부식 저항력과 낮은 강도를 요구하는 응용 분야.

2급 (CP-2):

• 성분: ~99.2% 순수한 티타늄
• 성질: 부식 저항성 및 강도 균형을 제공합니다. 상업적으로 순수한 티타늄의 가장 널리 사용되는 등급이며 1등급보다 강합니다.
• 응용 분야: 화학 처리, 해양 및 의료 응용 분야. 또한 압력 용기, 열 교환기 및 공격적인 환경에서 탱크에 사용됩니다.

3급 (CP-3):

• 구성: ~99% 순수한 티타늄
• 성질: 2등급보다 높은 강도, 그러나 여전히 좋은 부식 저항성과 형성성을 제공합니다. 낮은 등급에 비해 스트레스와 피로에 더 잘 저항합니다.
• 응용 분야: 화학 및 석유화학 가공, 항공 우주 부품, 그리고 다른 고강도, 부식 저항성 응용 분야.

4급 (CP-4):

• 성분: ~98.5% 순수한 티타늄
• 성질: 상업적 순수 티타늄 등급 중 가장 높은 강도, 그러나 여전히 우수한 부식 저항성을 유지. 그것은 낮은 등급보다 덜 형성된다.
• 애플리케이션: 강도와 퇴색 저항성이 필요한 해상, 항공 및 화학 처리와 같은 고강도 애플리케이션.

티타늄 합금

티타늄 합금은 일반적으로 상업적으로 순수한 티타늄보다 강하며 알루미늄, 바나디오, 몰리브덴 등 합금 요소를 추가하여 생산됩니다.이 합금은 더 높은 강도가있는 까다로운 응용 프로그램에서 사용됩니다., 더 나은 마모 저항, 그리고 다른 기계적 특성이 필요합니다.

5급 (Ti-6Al-4V):

• 구성: 90% 티타늄, 6% 알루미늄, 4% 바나디움
• 성질: 이것은 높은 강도, 우수한 부식 저항성 및 좋은 용접성으로 인해 가장 일반적으로 사용되는 티타늄 합금입니다.그것은 순수한 티타늄보다 더 좋은 강도를 가지고 있으며 좋은 형성성을 유지합니다..
• 응용 분야: 항공우주, 자동차, 의료 임플란트 (관절 교체 등) 및 해양용.

9급 (Ti-3Al-2.5V):

• 구성: 90.5% 티타늄, 3% 알루미늄, 2.5% 바나디움
• 속성: 이 합금 은 순수 티타늄 보다 강하고 잘 용접 할 수 있다. 강도 와 부식 저항성 을 결합 해야 하는 응용 분야 에 사용 된다.하지만 합금은 5등급보다 가볍고 유연합니다..
• 응용 분야: 항공우주, 자동차 및 산업용 용품, 튜브, 프레임 및 고강성 부품 등.

12급 (Ti-0.3Mo-0.8Ni):

• 성분: 88.3% 티타늄, 0.3% 몰리브덴, 0.8% 니켈
• 성질: 12등급은 순수한 티타늄의 부식 저항력과 티타늄 합금의 강도 사이의 균형을 제공합니다.그것은 또한 좋은 용접성을 가지고 있으며 공격적인 화학 환경에 특히 저항합니다..
• 응용 분야: 화학 가공, 발전 및 해양 환경, 특히 부식 및 스트레스에 대한 저항성이 중요한 곳.

23급 (Ti-6Al-4V ELI):

• 성분: 90% 티타늄, 6% 알루미늄, 4% 바나디움
• 성질: 이것은 산소 및 다른 불순물 수치가 낮아 질량 5의 변종으로 골절 견고성과 피로 강도를 향상시킵니다.그것은 특히 높은 강도와 낮은 간격이 필요한 응용 프로그램에 유용합니다.
• 사용 방법: 의료용 임플란트 (고통 및 무릎 대체), 항공우주 및 고성능 산업용.

7급 (Ti-0.15Pd):

• 구성: 99% 티타늄 0.12-0.25% 팔라디움
• 성질: 7등급은 2등급의 부식 저항성을 공격적인 환경, 특히 산성 환경에서의 부식 저항성 향상과 결합합니다.팔라디움 을 첨가 함 으로 인해, 이 물질 은 스트레스 경식 균열 에 더 견딜 수 있으며, 용접 가능성 을 향상 시킨다.
• 응용 분야: 화학 및 석유화학 처리, 특히 염화수소 및 다른 부식성 환경.

11급 (Ti-0.3Pd):

• 구성: 99% 티타늄 0.12-0.25% 팔라디움
• 성질: 7등급과 비슷하지만 약간 다른 팔라디움 함량을 가지고 있으며, 뛰어난 부식 저항성과 향상된 변형성을 제공합니다.
• 응용 프로그램: 심한 화학 환경에서 사용되며, 특히 염소 알칼리 제품 및 부식 저항이 가장 중요한 다른 산업의 생산에서 사용됩니다.

5어플리케이션

LHTi 티타늄 플랜지는 높은 온도와 압력을 견딜 수 있도록 설계되어 다양한 응용 프로그램에 매우 신뢰할 수 있습니다.고품질의 티타늄 물질로 만들어져 있으며, 부식 저항력이 뛰어나고 강도도 높습니다.제품 표면 처리에는 닦기, 모래 분쇄, 애노딩 등이 포함되며 내구성 및 오래 지속됩니다.

이 제품은 최소 주문량 1개로 제공되며, 가격은 35~125달러입니다.안전한 배송을 위해 나무 포장지로 포장되어 있으며 배송 기간은 10일입니다.상품에 대한 지불 조건은 T/T, L/C 및 기타 옵션이 포함됩니다.

LHTi 티타늄 플랜지는 다음과 같은 다양한 응용 시나리오에 적합합니다.

• 파이프 라인: 이 제품은 석유 및 가스 파이프 라인, 물 파이프 라인 등을 포함한 파이프 라인 애플리케이션에 사용됩니다. 파이프 라인의 다른 섹션을 연결하는 데 도움이됩니다.유체의 원활한 흐름을 보장합니다..
• 석유: LHTi 티타늄 플랜지는 석유 산업에서 정제, 굴착 등 다양한 용도로 사용됩니다.고온 및 고압 환경에서 사용할 수 있습니다., 매우 신뢰할 수 있습니다.
• 화학: 이 제품은 화학 산업에서 가공, 운송 등 다양한 용도로 사용됩니다.부식성 환경에서의 사용에 적합하도록.

LHTi 티타늄 플랜지는 매우 신뢰할 수 있으며 다양한 응용 분야에 적합합니다. 높은 강도와 내구성을 제공하여 다양한 산업에 대한 비용 효율적인 솔루션입니다.용량 10000개, 제품은 다양한 고객의 요구를 충족시키기 위해 쉽게 사용할 수 있습니다.
