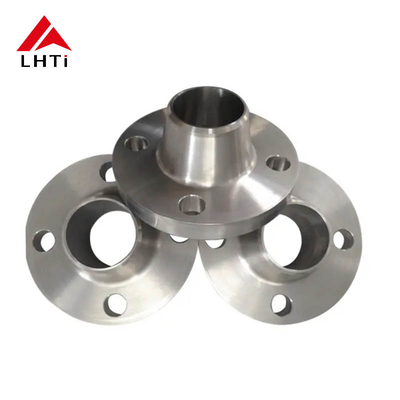

ASME B16.5 Gr2 Gr5 티타늄 용접 목 플랜지 WNRF 석유 및 가스 산업용

ASME B16.5 Gr2 Gr5 티타늄 용접 목 플랜지 WNRF 석유 및 가스 산업용

1. ASME B16.5 티타늄 플랜지

ASME B16.5는 미국 기계 엔지니어 협회 (ASME) 가 플랜지 및 플랜지 피팅을 위해 개발 한 널리 인정 된 표준입니다.이 표준은 1/2 인치에서 24 인치 사이즈와 150 ~ 2500 psi의 압력 등급을위한 플랜지를 포함합니다.ASME B16.5 에 따라 제조 된 티타늄 플랜지는 티타늄의 예외적인 부식 저항, 강도 및 가벼운 성질이 필수적인 응용 프로그램에서 사용됩니다.

2티타늄 및 그 합금의 주요 특성

티타늄 및 그 합금은 뛰어난 부식 저항성, 강도 중량 비율 및 고온 성능으로 평가됩니다. 플랜지에 사용되는 일반적인 티타늄 등급은 다음과 같습니다.

2등급: 상업적으로 순수한 티타늄, 다양한 환경에서의 좋은 부식 저항성

5등급 (Ti-6Al-4V): 고강도와 중저질성 경식 저항성을 가진 티타늄 합금. 항공우주, 의료 및 고성능 엔지니어링 응용 분야에서 자주 사용됩니다.

등급 12 (Ti-0.3Mo-0.8Ni): 특히 공격적인 환경에서 강성과 부식 저항성 사이의 균형을 제공합니다.

티타늄 플랜지는 일반적으로 공격적인 화학 물질, 바닷물 또는 전통적인 철강 플랜지가 부식하거나 실패 할 수있는 환경에서 사용됩니다.

3티타늄의 종류

4티타늄 플랜지 사용의 장점

강력 하고 신뢰 할 수 있는 연결

• 강화 된 강성: 용접 목 플랜지 의 설계, 점차 파이프 로 전환 하는 톱니 모양 의 목, 강한, 원활 한 연결 을 제공합니다.이 수축 은 관절 에 있는 스트레스 농도 를 최소화 하고 파이프 에서 플랜지 로로 압력 과 스트레스 를 원활 하게 전달 하는 것 을 보장 한다.
• 스트레스 리세이저가 없습니다. 목에서 플랜지까지 지속적인 톱니 때문에 용접은 스트레스 리세이저가 형성되는 경향이 적어 압력 하에서 고장 발생할 위험을 줄입니다.

더 나은 누출 저항성

• 매끄러운 전환: 용접 목 플랜지의 점진적 전환은 매끄러운 내부 구멍을 보장하여 격변을 최소화하고 누출의 가능성을 감소시킵니다.이 부드러움은 누수가 심각한 안전 및 운영 결과를 초래할 수 있는 고압 또는 고온 시스템에서 특히 중요합니다..
• 압력 분포: 설계는 특히 누출이 위험하거나 비용이 많이 드는 중요한 응용 프로그램에서 압력의 더 나은 분포를 허용합니다.

유지 관리 가 쉽다

• 재사용성: 용접 목 플랜지는 많은 경우에 재사용 될 수 있습니다. 왜냐하면 플랜지와 파이프가 용접되어 필요한 경우 쉽게 절단되고 재접접 할 수 있기 때문입니다.이것은 특히 해체 및 수 년 동안 재 조립이 필요할 수있는 시스템에서 가치가 있습니다..
• 실패 가능성이 적다: 강한 연결과 피로에 대한 높은 저항성으로 인해 용접 목 플랜지는 일반적으로 더 긴 수명을 가지고 있으며 빈번한 유지 보수가 필요하지 않습니다.

다양 한 응용 방법

• 압력 등급의 다양성: 용접 목 플랜지는 다양한 압력 등급으로 제공되며, 저압에서 고압 시스템에 이르기까지 광범위한 응용 분야에 적합합니다.
• 다양한 크기와 재료에 적응: 그들은 다양한 파이프 크기와 재료가있는 시스템에서 사용할 수 있습니다.고압, 그리고 부식성 환경.
• 용접 옵션의 다양성: 용접 목 플랜지의 설계는 배트 용접 또는 소켓 용접과 같은 다양한 유형의 용접 방법을 허용합니다.응용 프로그램의 특정 요구 사항에 따라.

가혹 한 환경 에서 더 오래 지속 될 수 있다

• 부식 저항성: 용접 목 플랜지는 종종 부식에 매우 내성이 높은 재료 (예: 스테인레스 스틸, 합금 스틸 또는 전문 코팅) 로부터 제조됩니다.이 점 은 가혹 한 환경 에서 사용 할 수 있는 이상적 인 방법 이다화학 공장, 해양 시스템, 석유 및 가스 파이프 라인을 포함한
• 고온과 고압 저항성: 구조적 무결성을 손상시키지 않고 높은 작동 온도와 압력을 견딜 수 있습니다.전력발전소에서 중요한 용도로 적합하도록 만드는, 정유 공장 및 극단적 인 조건이 흔한 다른 산업.

피로 와 스트레스 를 줄여 준다

• 매끄러운 흐름 경로: 용접 목 플랜지의 톱니 모양 디자인은 파이프의 스트레스와 압력이 균등하게 분포하여 시간이 지남에 따라 피로 위험을 줄여줍니다.이것은 웰드 넥 플랜지를 진동이 발생하는 고 스트레스 응용 프로그램에 이상적입니다., 열 확장, 또는 기계적 스트레스가 우려됩니다.
• 스트레스 집중을 제거합니다: 날카로운 모서리 또는 급격한 전환이있을 수있는 다른 플랜지와 달리, 웰드 목 플랜지는 스트레스 집중 지점을 제거합니다.변동적인 부하와 조건 하에서 연결을 더 내구성 있게 하는 것.

더 잘 조화 되고 적합 함

• 정밀 정렬: 용접 목 플랜지의 설계는 파이프와 플랜지가 정확하게 정렬되도록 보장하여 더 정확하고 강한 용접을 제공합니다.이것은 설치 중에 정렬 문제 가능성을 줄이고 더 나은 전체 밀폐를 보장.

5다른 티탄 등급

6어플리케이션

화학 및 석유화학 산업

• 부식 저항성: 티타늄 합금은 부식 저항성으로 황산과 염화산과 같은 부식 화학 물질을 처리하기에 적합합니다.
• 파이프 라인 연결: 부식성 화학 물질과 가스를 운송하는 파이프 라인에서 사용되며 고압의 안전한 연결을 보장합니다.
• 원자로 및 용기: 화학 원자로, 증류 기둥 및 기타 장비에서 일반적으로 사용됩니다.

해양 및 해상 응용

• 해수 시스템: 티타늄 합금 은 해수 의 부식 에 저항 하며 해수 해소화 공장 과 해상 냉각 시스템 에서 널리 사용 된다.
• 석유 및 가스 플랫폼: 해저 파이프 라인 및 다른 해상 시설에 적용됩니다.

항공우주

• 고온 환경: 티타늄 합금의 높은 강도와 온도 저항성은 항공기 및 우주선 연료 시스템 및 추진 시스템에 적합합니다.
• 무게 감소: 티타늄 용접 목 플랜지는 무게를 줄이는 동안 강도를 제공하며 항공우주 응용 분야에서 중요합니다.

에너지 산업

• 원자력 발전소: 냉각 시스템, 열 교환기 및 원자로에 사용됩니다.
• 열 및 지열 발전소: 티타늄 합금은 장기 안정적인 운영을 보장하기 위해 고온 및 고압 환경에서 사용됩니다.

석유 및 가스 산업

• 고압 파이프 라인: 천연 가스 및 석유 파이프 라인에 적합하며 극도로 높은 압력 하에서 밀폐 무결성을 보장합니다.
• 가스 압축 및 저장: 수소황화물 (H2S) 과 같은 고압 및 부식성 가스가있는 환경에서 사용됩니다.

의약품 및 생명공학

• 불균형 시스템: 티타늄 합금은 생물 호환성으로 인해 제약 및 생명 공학 산업의 원자로 및 필터레이션 시스템에 사용됩니다.

해수 해소화 공장

• 해수에서의 염화 저항: 티타늄 용접 목 플랜지는 소금 물의 염분 해제 과정에서 일반적으로 사용되며 소금 물의 염화에 장기적으로 노출 될 수 있습니다.

식품 및 음료 산업

• 위생 요구 사항: 티타늄의 반응성이 식품 가공 장비에 이상적으로 적용되므로 제품 안전과 오염 없는 프로세스를 보장합니다.

생의학적 응용

• 의료기기: 티타늄 합금은 인체에 반응하지 않기 때문에 의료 기기 및 임플란트에서 일반적으로 사용됩니다.

열 교환기

• 효율적인 열 전달: 티타늄 용접 목 플랜지는 식식 유체에 저항하고 효율적인 열 전달을 유지할 수있는 열 교환기에서 널리 사용됩니다.
