| 브랜드 이름: | LHTi |
| 모델 번호: | 티타늄 플랜지 |
| 모크: | 100개 부분 |
| 가격: | 협상 가능 |
| 지불 조건: | L/C, D/A, D/P, T/T, 웨스턴 유니온 |
| 공급 능력: | 달 당 100-200 톤/톤 |

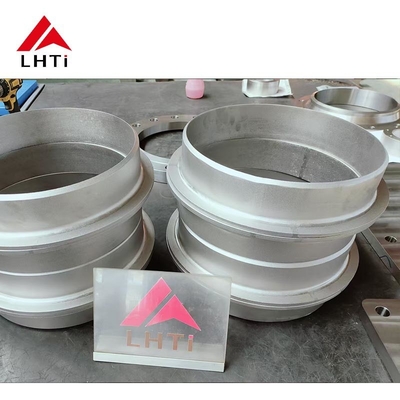

DIN86030 티타늄 허브드 슬라이드 플랜지 평면 플랜지 RF FF 상승 얼굴 Ti Gr 2 Gr5 Gr7
제품 소개 DIN 86030 티타늄 판 플랜지
티타늄 합금으로 만들어진 티타늄 플랜지는 뛰어난 성질으로 인해 다양한 산업에서 높은 평가를 받고 있습니다.높은 강도/중량 비율그들은 화학적 부식이 우려되는 가혹한 환경에서 우수하며 석유, 화학 처리,그리고 다른 견고한 재료 성능을 필요로.
이 용도의 핵심은 티타늄이 독소에 내재된 저항력으로 까다로운 운영 조건에서 장수성과 신뢰성을 보장합니다.티타늄 플랜지 는 또한 탁월 한 피로 저항 과 미끄러짐 저항 을 나타냅니다, 장기간 안정적인 성능을 유지하기 위해 필수적입니다. 가공 및 설치의 편리성은 그들의 매력을 더욱 향상시킵니다.다양한 산업용에 대한 실용적인 솔루션을 제공.
티타늄 등급 2 (Ti-CP):
성분: 99.2%의 티타늄, 0.25%의 철, 0.3%의 산소 및 다른 원소의 미량으로 구성된 상업적으로 순수한 티타늄.
속성:
강도: 합금과 비교했을 때 상대적으로 낮습니다. 많은 강철보다 높지만 합금 티타늄 등급보다 낮습니다.
부식 저항성: 대부분의 환경, 특히 염화물에도 탁월합니다.
용접성: 잘 용접성 및 제조성.
응용 분야: 화학 처리, 해양 환경, 의료 임플란트 (부하를 지지 않는 것) 및 건축.
티타늄 등급 5 (Ti-6Al-4V):
성분: 티타늄 합금, 90% 티타늄, 6% 알루미늄, 4% 바나디오
속성:
강도: 탁월한 강도/중량 비율, 2급 티타늄보다 우월하다.
부식 저항성: 좋은 부식 저항성, 2급만큼 높지 않지만 많은 환경에 적합합니다.
온도 저항성: 높은 온도에서도 강도를 유지하여 항공우주 및 고성능 애플리케이션에 적합합니다.
응용 분야: 항공기 부품 (항공기체, 제트 엔진), 해상 장비, 의료 임플란트, 자동차 부품, 스포츠 장비.
티타늄 등급 7 (Ti-0.15Pd):
성분: 0.15% 팔라디움이 첨가된 티타늄 합금
속성:
부식 저항성: 부식에 대한 탁월한 저항성, 특히 감소 환경에서.
용접성: 잘 용접성, 용접 및 제조에 적합합니다.
강도: 5등급에 비해 강도가 낮지만 많은 용도로 적합합니다.
사용 방법: 화학 가공, 염분 해제 공장, 해양 환경, 그리고 더 높은 부식 을 요구하는 다른 사용 방법.
DIN 86030 티타늄 허브드 슬립 온 플랜지
| 명목 규모 | 파이프 오드 | 플랜지 | 목 |
가스켓 너비 |
얼굴 높이 |
나사 |
무게 (7.85 kg/dm3) |
|||||||
| DN | d1 | D | d5 | b | k | h | d3 | r | d4 | f | 번호 | 가닥 | d2 | 1kg |
| 10 | 17.2 | 90 | 17.7 | 14 | 60 | 20 | 30 | 4 | 40 | 2 | 4 | M 12 | 14 | 0.56 |
| 15 | 21.3 | 95 | 22 | 14 | 65 | 20 | 35 | 4 | 45 | 2 | 4 | M 12 | 14 | 0.62 |
| 20 | 26.9 | 105 | 27.6 | 16 | 75 | 24 | 45 | 4 | 58 | 2 | 4 | M 12 | 14 | 0.91 |
| 25 | 33.7 | 115 | 34.4 | 16 | 85 | 24 | 52 | 5 | 68 | 2 | 4 | M 12 | 14 | 1.09 |
| 32 | 42.4 | 140 | 43.1 | 16 | 100 | 26 | 60 | 5 | 78 | 2 | 4 | M 16 | 18 | 1.58 |
| 40 | 48.3 | 150 | 49 | 16 | 110 | 26 | 70 | 5 | 88 | 3 | 4 | M 16 | 18 | 1.76 |
| 50 | 60.3 | 165 | 61.1 | 18 | 125 | 28 | 85 | 5 | 102 | 3 | 4 | M 16 | 18 | 2.39 |
| 65 | 76.1 | 185 | 77.1 | 18 | 145 | 32 | 105 | 5 | 122 | 3 | 4 | M 16 | 18 | 3.1 |
| 80 | 88.9 | 200 | 90.3 | 20 | 160 | 34 | 118 | 5 | 138 | 3 | 8 | M 16 | 18 | 3.77 |
| 100 | 114.3 | 220 | 115.9 | 20 | 180 | 38 | 140 | 5 | 158 | 3 | 8 | M 16 | 18 | 4.29 |
| 125 | 139.7 | 250 | 141.6 | 22 | 210 | 40 | 168 | 5 | 188 | 3 | 8 | M 16 | 18 | 5.86 |
| 150 | 168.3 | 285 | 170.5 | 22 | 240 | 44 | 196 | 5 | 212 | 3 | 8 | M 20 | 22 | 7.22 |
| 175 | 193.7 | 315 | 196.1 | 24 | 270 | 44 | 224 | 6 | 242 | 3 | 8 | M 20 | 22 | 9.18 |
DIN 86030 티타늄 플레이트 플랜지는 산업 파이프 시스템에서 사용되는 플랜지에 대한 사양을 제공하는 DIN 86030 표준에 따라 설계되었습니다.이 플랜지는 독특한 장점을 제공합니다., 특히 높은 부식 환경 또는 높은 강도 대 무게 비율을 요구하는 응용 프로그램에서. 아래는 DIN 86030 티타늄 판 플랜지의 주요 기능과 이점입니다:
DIN 86030 티타늄 판 플랜지 는 다음 분야에 사용 하기 위해 이상적입니다:
티타늄 판 슬라이드 온 플랜지 의 장점:
티타늄 판 슬리프 온 플랜지는 티타늄의 특성이 유리한 다양한 산업용 용도로 적합하도록 여러 가지 장점을 제공합니다. 다음은 몇 가지 주요 장점입니다:
부식 저항성: 티타늄은 바닷물, 산, 염화물 등 다양한 공격적인 환경에서의 부식에 매우 견딜 수 있습니다.이 특성 은 티타늄 슬리프 온 플랜지 를 부식 이 우려 되는 응용 프로그램 에 이상적 으로 만든다해양 환경, 화학 처리 및 해상 석유 플랫폼과 같은
높은 강도 중량 비율: 티타늄 은 다른 대부분의 금속 보다 뛰어난 강도 중량 비율 으로 알려져 있다.이 특성은 티타늄 슬리프-온 플랜지를 강력한가벼운 동시에 내구성 있는 연결이 가능합니다. 특히 무게 감소가 중요한 항공우주 애플리케이션과 산업에서 유용합니다.
생물 호환성: 티타늄은 생물 호환성 있고 독성이 없으므로 의료기기, 의약품 생산,그리고 식품 가공에서 제품의 순수성과 안전성이 필수적입니다..
고온 저항성: 티타늄은 그 등급에 따라 약 600°C (1112°F) 까지 높은 온도에서 강도와 부식 저항성을 유지합니다.이 특성으로 인해 티타늄 슬리프 플랜지는 열 교환기 및 화학 원자로와 같은 고 온도 애플리케이션에 적합합니다..
제조 용이성: 티타늄은 쉽게 가공, 용접 및 형성 될 수 있으며 슬리프 플랜지에서 복잡한 모양과 구성을 허용합니다.이 제조의 유연성은 특정 프로젝트 요구 사항에 맞춤화 및 적응을 용이하게합니다.
장수성 및 내구성: 티타늄은 장기간 내구성 및 시간이 지남에 따라 부패에 저항하는 것으로 알려져 있습니다.까다로운 산업 환경에서 슬리프 플랜지의 안정적인 성능과 연장된 서비스 수명을 보장.
